快接近中午了～吃午餐了！
『還是先來尋人啟事：上回已經通知過了！『網友暱稱：『完顏阿骨一直打』請來工作室將你的機器取回！謝謝！』
你也已經回應，我也有通知回覆！請你儘快來工作室將你的機器取回，不然！就回收了喔～』
回到主題，大家好！
今日來看一台天殺的VA902，真的是天殺的！我跟它耗了3天，一度以為搞定了，最後！還是當上『美國總統！』，所以才給維修文的標題：來個『天殺的 PARTⅡ』，那PARTⅠ是哪一篇，請看這裡：天殺的！冒煙的ViewSonic─VA902
當天送來的晚上我試點了2.3小時都沒出狀況，一直到隔天早上，我用視訊盒送入訊號測試，大約過了2個多小時，黑白郎君終於重出江湖！
就是這個畫面，一邊正常一邊無顯示！
這是面板不良吧？可是也有看過是主板不良引起！
這兩天case少，加減處理看看！
我有一塊Hanns。g的這種三合一主板，想說先來區隔是主板，還是面板的問題！
而且～本機也是使用HANNS。G的面板，應該是相當吻合才對？
怪了裝起來就是不合適，不同廠牌，韌體真的有差別～
各位好～
前些時候！一直有網友送件維修，此型號的LCD，每一台都是不同的狀況：
如：
View Sonic（優派），型號：VA902！滿佈跳動橫格線的畫面！
View Sonic（優派），型號：VA902，送電！電源燈閃爍，不亮屏！
看上述兩個實例，我想就直接跳過它的一些外觀照，直接進入它的內部，如下：
你有看到那些鏽蝕的痕跡嗎？
正如我標題所示，『小強的快樂窩！』是的～這些正是牠們在此機內所留下！

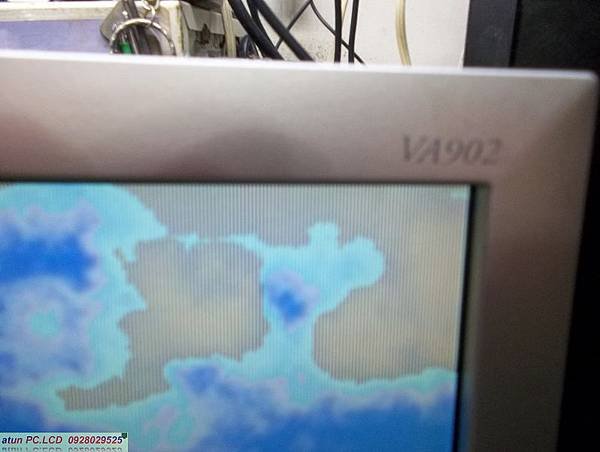

因此～時間一久！它的顯示畫面，就變成下面這等模樣！碧草如茵的大地乾枯了～藍天白雲變成了『藍天烏雲！』；
除了對板子加強清潔，還需要做全面的焊點補強！
看到沒？都是水噹噹的銲錫點，ㄢㄋ～作工才穩定嘛！
大家早～
一直要外出收送，有點忙啦！
今天來看一台優派的LCD，VX系列好久沒有碰到它了！
底下是它的外觀照：
這是同行電腦工作室叫修的，另還有一台Toshiba原裝進口的LCD TV，說到那台電視，真是讓我退怯三步，以後再說吧！這位同行還是快炒店的老闆，真是一山還有一山高啊！
同行一直說故障是白屏，可是當場測試就是不亮屏，僅顯示典型的黑屏故障現象：
同行有說他有先拆機查看，換了一顆電容，還是這樣，是怎樣？是黑屏？還是白屏？

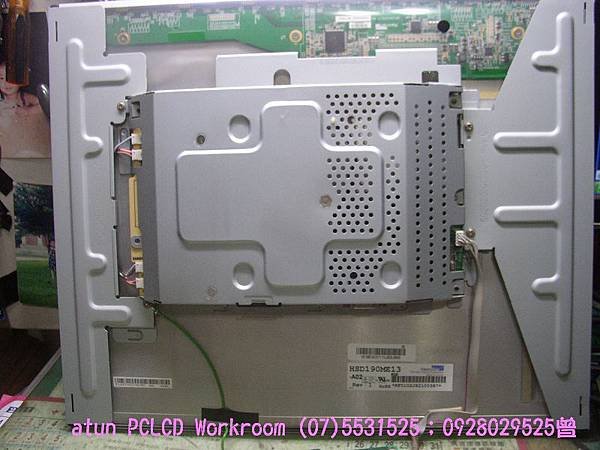

本機面板型號：是HANNSG（翰視奇）的面板：
我拆機後，看到的畫面不是這樣，那PI板與AD板的腳PIN，並沒有完整的銜接，有一排PIN腳沒有接入！底下是我重新再組合的畫面：
其實這很危險，要是PIN腳定義不同，在沒察覺又送電測試，有時真是後果不堪設想～
建議同行要叫修LCD，就不用再拆卸查看，直接找我即可，這樣責任也較能區分！你們說對不對！
重新銜接後，來送電測試看看，如底下：
顯示了色彩線條後，進而轉為淡白！
其他都不用查檢了！
直接再拆卸，殺入TCON，映入眼裡的是這個畫面：
GATE IC的軟排貼了膏藥（膠帶），TCON板的保護蓋是扭曲；變形的，這裡一定有文章？
各位～大家早！
你正趕往上的途中嗎？路上可要多小心喔！
今天持續來看一台優派（View Sonic）的lcd，前幾天才po過一台，有時同型機種都會在連續的幾天內，一直送修過來，不知是為了什麼？如：View Sonic（優派），型號：VA902，送電！電源燈閃爍，不亮屏！。
底下是它的型號照：
這是它的故障畫面：
有一段動態的影片，網友可連結去觀賞，如：http://0rz.tw/Ftv94
拆開後的電源終端濾波並無異樣！
這裡也沒事！
鏡頭再拉近點，各位有沒有覺得這ㄎ電容，似有被動過手腳？那這樣要不要更新，要！當然嗎要更新！
與前一個實例相比，這台的背部焊點就沒有那台嚴重了！
不過還是偷懶不得～統統把它補得油油亮亮～閃閃動人！
大家晚安！
已經放假3天了！阿～玩得愉快嗎？
今天來看這一台View Sonic的lcd，這是論壇網友送我『殺肉的』，其實他一共拿了兩台來『殺肉！』，一台是17吋，那台『cof』真的已經退膠，搞了好久還是不行，我真的把它給『殺肉』了！
另一台就是本機，VA1918wm，如下圖照：
故障狀況如網友所留紙條：面板（X）；上燈管組（X）；最終～！查檢後！連下燈管組也是（X）喔！
我拆開面板保護膠膜，發現面板眼看沒破的外觀，姑且試它一下！
又註明『勿送電！』
先來拆機查看！網友早已註明上組燈管已經被打X了！
看看電路板並無缺件，且都已更新為日系電容，我就不客氣了，尬上市電測試再說！
哇～！吱吱的磁振聲狂叫！不過並無熄滅！
我試著將上組燈管改為外接，ㄝ～不叫了，整個變壓器安靜無聲！
那接下來該來拆面板查看燈管了？
這是中國製的面板廠ㄋ？我猶豫了好久，我不是怕燈管不好換，而是怕換好了燈管，傷了面板那就白作工了！不拆～修不好它ㄋ！
拆了再說吧！
哈囉～大家晚安！
又下班了～晚餐吃了沒？剛剛接到一通電話，說是想將他的ASUS VW191螢幕寄來維修！再問明是從中國東莞打來的後，我覺得不妥！還是婉拒了！還說他會將LCD帶回台灣再聯絡！真是有心啊～
今天來看這一台─ 優派！VA902，這我知道是硬的喔！因為他是超難搞的三合一電路板!
底下是它的外觀：
它的故障現象，如底下的連結：
View Sonic（優派），型號：VA902，送電！電源燈閃爍，不亮屏！
拆開後蓋的內部與電路照：
這個我看了就煩～前後左右，都是密密麻麻，背面也是！
有些爆凸的元件先將其更新！沒爆的～值量也不足了，一起換掉！
背部電源終端輸出部位，焊墊已經乾癟脫裂！先處理好！一併也將三合一板的電源部位加強處理！
先來送電測試！沒效ㄋ！
我再卸下板子，這塊板子的高壓部位有3個貼片IC，一個是PWM，及兩個內有雙MOS的IC，板上測量似無短路，這塊板子是公認焊點做得最爛之一，我持續對高壓部位的焊墊做補強動作，看到沒？幾乎每一個焊點都是閃閃發亮！
大家早啊～！
一大早！太陽已經露臉了！感覺溫暖了許多，不過～！今早清晨還是有10℃以下的低溫～
今天來看一台View Sonic（優派）的LCD，這大概維修至今已超過3個月了，要不是有拍照，實在已不知它適合故障原因，一起來看看吧！
底下是它的外觀照：
這是它的故障現象：
它採外接電源（Atapter），送電後適配器電源燈已亮，可惜！螢幕的電源指示燈，並無反應，那當然屏幕也不會亮了！
就外型上來說，它與另一型常修的LCD，VA1912Wb是一樣，差別是本機是4:3的尺寸！
拆了它的後蓋，ㄝ～！這不是CMV（奇美）的控制電路嗎？早期CMV的POLY VISION 9系列，都是這個樣式，如：
http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=4210&prev=4374&next=3853&l=f&fid=28
這是燈箱式的的面板，所以！機身特別輕盈！
底下是它整機的電路照：
唉～！CHIMEI就是很奇怪，每種機型的電路都與大眾的機型很不搭！
是這塊主板出了問題，內部有嚴重短路！
查檢處理後！電源燈！送電後就有亮起了！
大家早～！新年快樂了！不知你們昨夜跨年瘋到幾點才入睡？
今天來看一台17吋寬螢幕的lcd！17吋作成寬螢幕的，實在是又扁又長！
底下是它的外觀：
這是它的故障畫面：
情況其實是有閃亮一下！再暗屏！只是我怎麼拍就是拍不到它亮起的畫面，又不想拍動態的影片，因為拍完還得po上『yt』，所以！只拍個靜態！
拆開後蓋的內部照：
看一下下一張！它採雙燈大口，上下各一隻燈管！這讓我想起前些時候維修的一台HANNS。G17吋寬螢幕的LCD，狀況似乎相近！該不會它也是掛在燈管上，因為它們都用同樣的面板─翰宇彩晶，如：
http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=3707&next=3516&l=f&fid=14
底下是它的整機控制電路：
先將這些外觀異常的更新掉！
這裡要記住！這屏線是反插式！
哈囉！大家早！2012年的第一個工作天，再祝各位網友！全新的一年身體健康！事事都如意！
今天來看一台很久沒在碰過的機型，那就是優派的VX系列機種，說到這型又想起，又想起了它讓我左大腿髖骨骨折的痛楚，真是可惡至極！
底下是它的外觀照：
這是它的故障現象：
送電了！不過什麼動作都沒！外圍的按鍵鈕也已折斷！想必是有時會熄滅，而經常性的一直在猛按這個開關鍵所造成！
奉勸眾使用者！若螢幕已有不良的現象！應及早送檢維修！以免擴大災情，至不可收拾！
拆開後蓋的內部狀況：
主板與電源板均有故障的零件：
先行著手將PI板上的零件更新！單獨PI板送電測量～
哇～！沒電ㄋ！最終端沒有輸出！
從最末端，往前追查！來看一下這ㄎMOS，我沒這麼無聊！抓了幾隻蟻哥，擺在這ㄎMOS的3隻腳間，這ㄎMOS各腳間，兩兩都已相通！『阿斯！』，這ㄎ掛了事情就大條了ㄋ？
哈囉～！大家恭喜！新年快樂！
今天來看一台20吋的LCD維修過程！是View Sonic（優派）的品牌！聽主人說：當年買它花了＄2萬多銀兩，囑附我務必要將它修復！不是當年花多少錢？而是要再買4:3的：20吋的,是一定不可能的事了！
來看看它的狀況吧！
底下是它的外觀照：這台也可作180°的旋轉！
這USB的介面，弄在這螢幕的後頭會有用嗎？
卸下後蓋腳架後內部：
對於主板的主晶片，散熱做得真是完善！

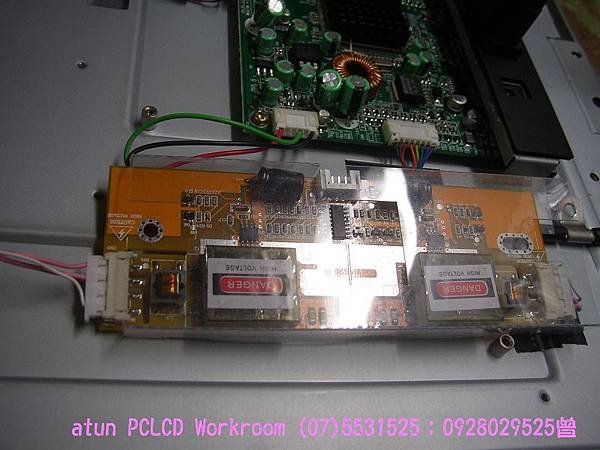

這是它的各電路獨照：分別是電源板；主板；加高壓板！
哈囉！大家好！
好幾天沒PO維修文！今天來看一台優派22吋的LCD，連同現在說的這台，這樣的故障點，已是我碰過的第3台了！有點傷腦筋！
底下是它的型號照：VX2235Wm

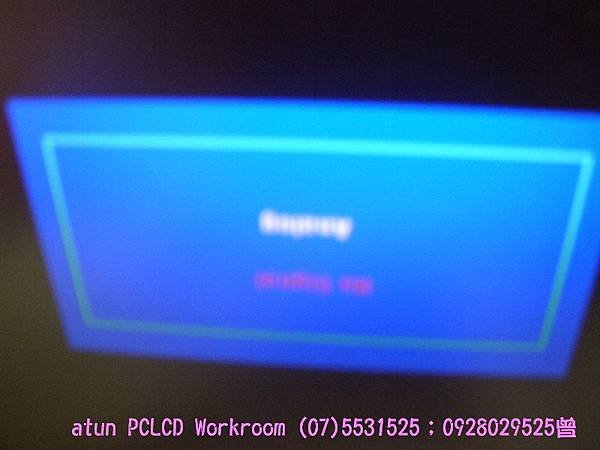

送電測試！看起來就沒事啊！也有正常顯示（很奇怪！我每次拍近照都拍的很爛！），還可以看的出來，有一個『位』字，正常說法是代表此螢幕以數位訊號輸入來顯示！
這是它內部的整個電路!看起來也很完美！
數位訊號輸入，就從『DVI』介面接入訊號即可啊！只是本機主板卻沒有『DVI』的介面，那麼！也就無法正常顯示電腦的訊號！

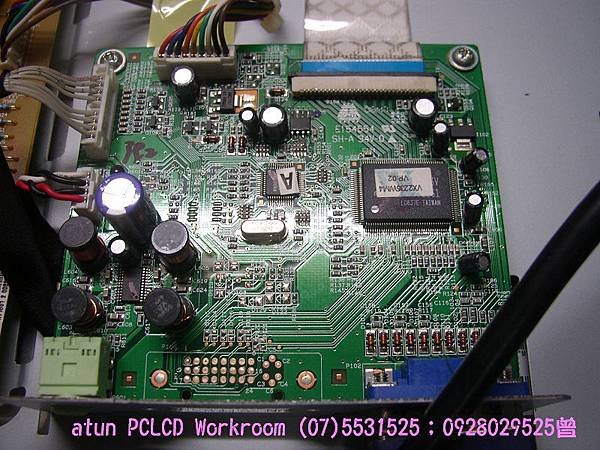

這是主板出了問題啦！底下是已換過的主板！
底下這張拍得更爛，只是看起來，OSD的顯示已有不同，滑鼠再下拉看看，ㄝ！已能正常從『D-SUB』介面輸入了！
提供參考，請多指教！
工作室地址： 高雄市鼓山區中華一路247巷5弄8號
自從上回這篇：
是很久沒有再碰到VA902的送件維修，所以真的是久違了！那今天就再來看看這一台，其實之前是也有一台VA902，只是內部的電路控制卻完全不同，如：底下的圖照：一看就是不同，不是三合一的電路板！
底下是這次故障機的標貼：
故障的狀況：開機啟動後電源燈有亮綠燈，背光卻沒亮！
對於這內置的D - SUB訊號線，維修拆機上有時真的很礙手！
論壇內！眾神公認難搞的三合一板，我個人也是這樣覺得，不然也不會有那篇『天殺的』！對不對？不論如何，還是要把它處理好！只是就眼前這塊電路板上的零件景象，實在看不出壞在哪？
做了補強處理後，我再次送電，狀況依舊一閃即滅！但是！電路的高壓部位零件，怎麼量都是好的呀？
那麼！目標得朝向後面的負載燈管了？

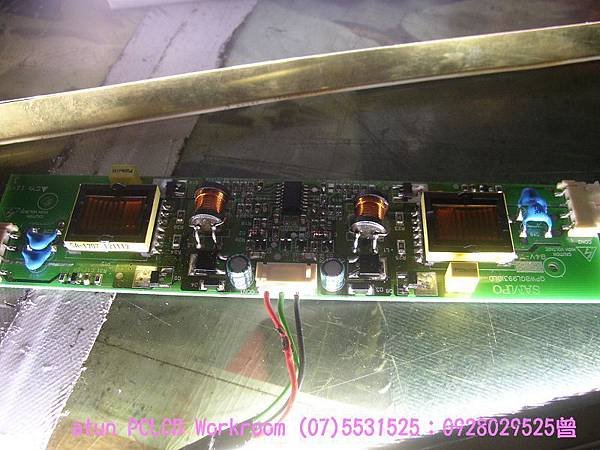

於是！取下電路板，使用外接燈管來TEST，你瞧瞧！這樣就不會再熄滅了！答案已經揭曉！
只是這樣子，那到底是壞在那一組，我必須再使用單燈驅動板來測試，這邊有一段影片：http://www.youtube.com/watch?v=0YkmbahmP9o&feature=channel_video_title，大家可以去看看！只是稍微閃一下而已，可要仔細的看喔！
Hi！你們好！
今天再來看一台LCD，View Sonic VA903m，VA9...；VG9...用的電路控制，大抵上都是一樣，有一小部份是不同，一起來看看！
底下是它的型號照：

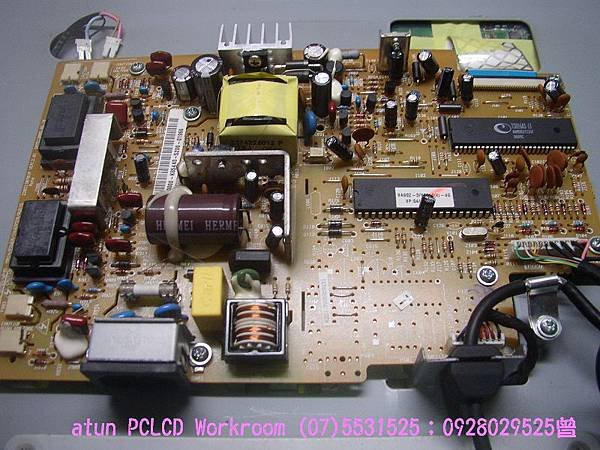

這是它的內部電路：這一型的的PI板電路，每次來修的，都是殘缺不堪的，從沒碰過是如此完整的！
電源線已插上，不過！電源燈沒有亮！從PI板的圖照來看，什麼元件看起來都是好好的！那要從哪裡下手啊？
來看看它背後的電路接點：

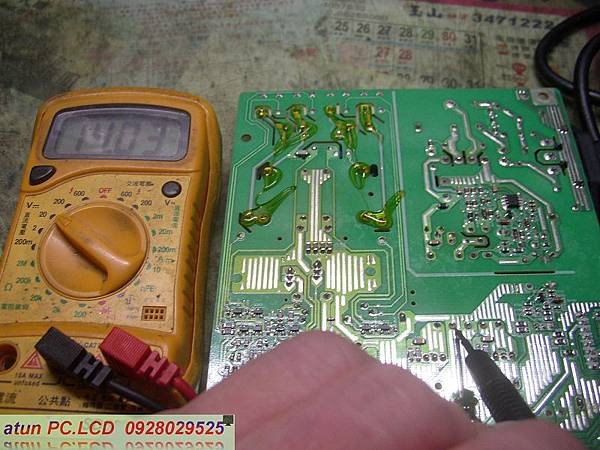

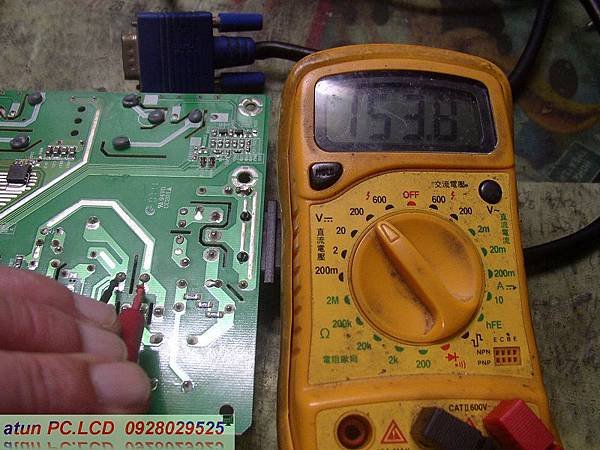

1. 電錶中153.8V，為下圖照中黃色區塊所量得的電壓。

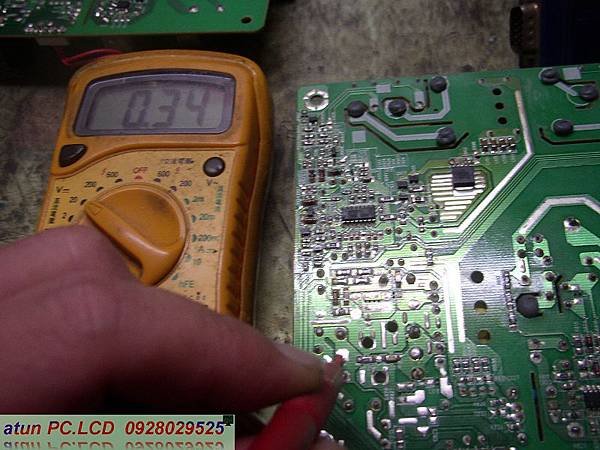

2. 0.09；0.34，為下圖照中兩個青色區塊所量得的電壓，後端電壓沒有輸出。
3. 這麼說來，市電接入PI板後，已由兩條紅色線路，經由橋式轉換，來到黃色區塊的位置，
簡單說吧： 電有來到這邊就對啦！
4. 那麼這樣便能區分是哪個部位出了問題，你以為是哪邊啊？
經過了幾番波折，我已去上了兩天『半導體封裝測試的課程』，先與各位分享一下，人類做出的第一個電晶體，後來還得了諾貝爾獎，老師還調侃一下，就幾根鐵管接一接，就得諾貝爾獎................實在是：
（本圖翻拍自黃銘亮老師的講義）
回到主題：來看一台早期viewsonic的17型LCD，好久以前我也有收到一台是白色的，這台也是回收的，主人說還是好的喔！回收金有沒有比較高，答案是：NO！我們來看看它的狀況吧！
底下是它的外型照：
載回測試幾小時！很是OK！沒啥異樣！很高興主人並沒穩瞞疫情，隔早起來，繼續測試，順道PO維修文，先前還是OK，一個多小時後，有時閃一下屏，最後！靠！又來了！變白屏！
這是我已拆機下來測試時的畫面！
其實！我去到回收點看到這個機型，心中就已暗叫不好了！這是傳說中，最會白屏的機種，以前收的那台，早已殺肉，剩下一塊殘缺不全的TCON，現在又來了這台，期望不要像白色那台一樣！
底下是它得內部控制電路：
整機時，我就有聽到一個『吱吱』的聲音，像是在郊外的夜晚，會常聽到蟋蟀的叫聲那樣，只是它也沒出狀況，就沒再多慮！
拆機後！吱吱的聲音清晰到不行，尤其在畫面轉換時，會有不同的頻率的吱吱聲！

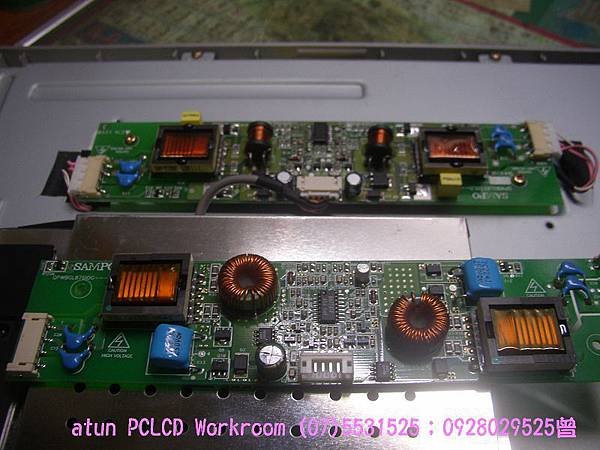

我試著外接更換燈管,答案是：NO！
用小水管聽診一下！我懷疑的地方，都沒有出現磁振！
你們好！這幾天高雄熱透了！你們居住的地方ㄋ？是不是也一樣啊！台灣這時的酷夏，最好是搬到南橫的天池附近最適合居住，那裡有個分駐所，去借住3個月吧！
言歸正傳！今天來看一17型的LCD，聽說這是優派的副品牌，是很像啦！因為OSD都一樣！底下是它的外型，與出廠標貼！
設計怪異之一：按鍵做在背後！
設計怪異之二：固定螺絲是鎖在側邊！
下兩張圖照，不算是怪異，只是這卡榫做的很深，下一張的那個腳座，也難侍候，在拆卸組裝上有費了番功夫！
感覺像是acer AL1916W這型號的造型，也與它的兄長Q19一樣的控制電路盒，如：http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1859&prev=1878&next=1691&l=f&fid=25，
有沒有看到，竟然也是用三合一的板子，可能我修的少，除了！優派的；翰視奇的用了略相同的三合一板外，還沒看過這型的三合一板。
修是修好了，但是！你們有看到嗎？它又有另一個現象，有看到那個白雲裡面又泛著紅光嗎？
哈囉！各位好！明天又是星期六了！你有要去哪散散心嗎？願！大家有一愉快的假期
今天來看這一台LCD，又是VA1912Wb，真的修理好多了，實在真服了優派公司，怎麼賣得這麼好啊？
這是它的型號照：

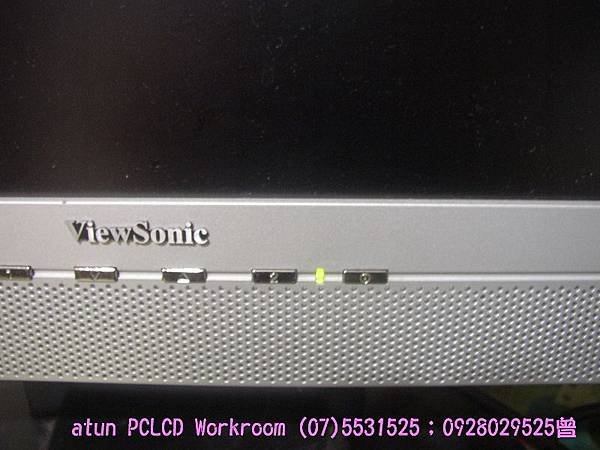

故障的現象是這樣：電源已送入，指示燈不亮，當然也就沒有任何反應了！我的電源線可沒斷線喔！
拆機來看看！哇～！真是新啊，亮得不得了！再看近一點，實在看不出哪裡有異樣！
送電單獨測量PI板：有電ㄋ！
再看看另一組電壓：還是有啊！
大家好！
其實！我打字超級！無敵慢的！所以從本篇起！我想減少文字的陳述，多看一些圖照了！
本機外型：VE700
故障現象：電源亮綠燈，但暗屏！

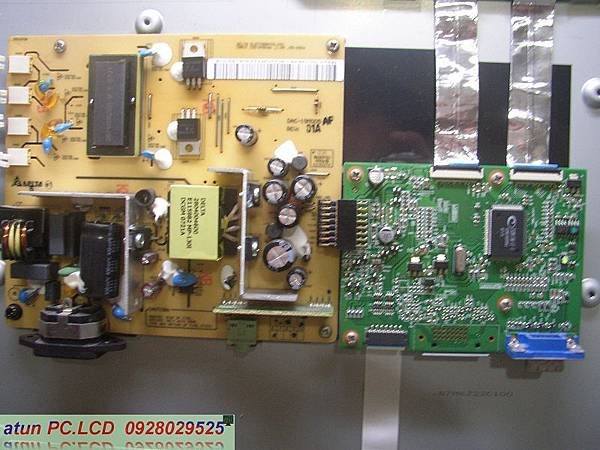

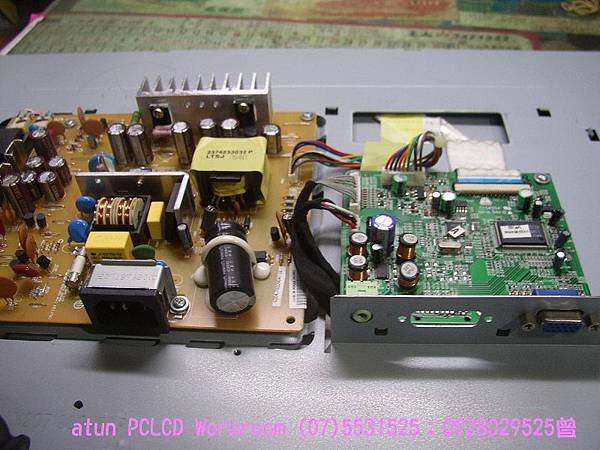

拆掉後蓋的全貌：
原來以為本機的故障板：
換一塊同型修好的。依然不會亮！
再換一塊公板來點，終於亮了！可是！卻會亮光閃爍！
哈囉！各位好！
我好像一定要天天都有PO文章，才會天天有case可作工ㄋ！
那好！我們今天來看這台，以前常po的維修機型- View Sonic VA1912Wb!

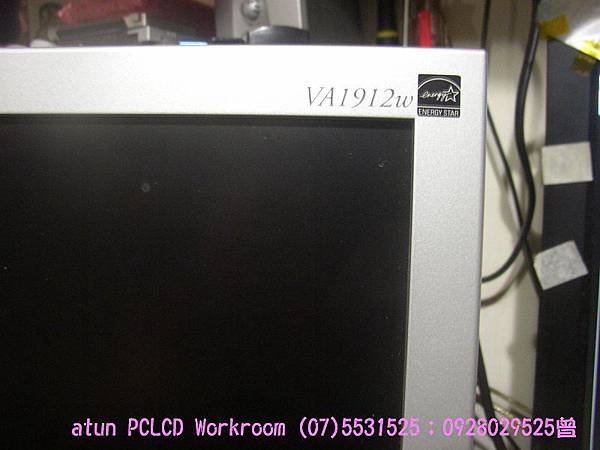

它的型號照：
故障的現象：電源燈有亮，Panel不亮！
拆掉後蓋的全貌：有看到很多東東都爆凸了吧！又是一台軟柿子了？
主板也很乾淨，沒啥燒焦的區塊！
按例！將故障的元件更換掉！先來試點！不亮！
再查！這個還有問題！再把它換掉！然後ㄋ？還是不亮！
