大家早安，大家好。

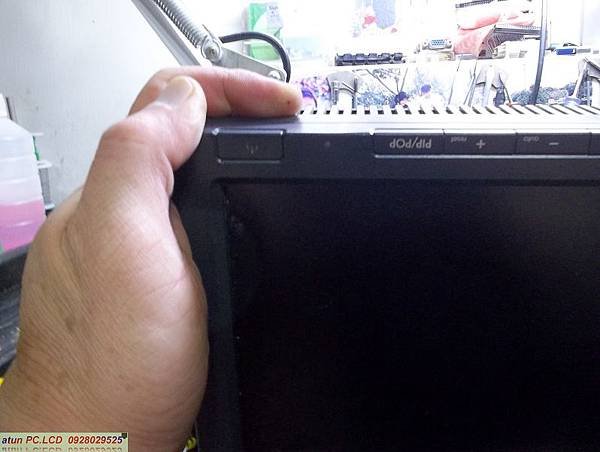

故障現狀就是這樣：

可惜並沒有……







這裡是拆解控制盒後，內部電路概況：







由於，本型送電後，既有自我熱機模式，所以，在送電後理論上所有該有的訊號，我們都應該要量測得到，如下圖照：







由上述量測的數據顯示（由上至下：工作電壓、背光調節、啟動電壓），我們確實可以測得要點亮背光的各項工作電壓條件，但是，該有的雖然都有，該亮的背光卻沒有亮起？

我們準備來拆解面板，查檢背光燈條架構。



清理燈箱，移除燈條，掃除燈箱內部的所有障礙！

哈囉～我是曾仔… ，大家好～

早安！網友們…，來看今天的主角：HP（惠普）型號：Z22N，好久沒有遇過HP的螢幕了，看起來這型號，還製作得挺精緻的…

現在！

已經送入市電，螢幕上開關也在正確（1=ON）的位置上

理所當然的…

螢幕應該要亮起指示燈號，無論是待機或是啟動，不然也要在按下POWER鍵後有所顯示…

無疑的…，它現在是任何動作都沒有，正所謂：『送電無反應！』是也…

本機所使用的面板型號：

這是它內部兩個主要控制電路：電源板、及主機板

看看兩塊板子的背面：只能說色澤純正…，沒有任何吃重鹹部位～若是沒有的話，表示可能要吃苦頭了…

常有人客送件來維修說：是電源壞了…？說是按鍵壞了…？而我常常說這不一定的…

哈囉～我是曾仔… 大家午安！大家好～

今天…

換個口味，來看一台液晶螢幕的維修，是底下這一個廠牌、型號：

HP（惠普）型號：LP2475W

話說本型機種，遇過的清一色故障通病大都是送電無反應（也就是送電後指示燈不亮）…

如：液晶螢幕維修～HP（惠普）型號：LP2475W，送電無反應維修～

另外一個比較勁爆的實例就是底下這一篇：

液晶螢幕維修～激戰小強大軍！HP（惠普）型號：LP2475w，時…可啟動！時…不啟動；有啟動時…又顯示不良～

如今的本篇，送電啟動不亮屏的案例，到是第一次遭遇…，咱們一起來看看……

由於…

使用原形控制電路，其實不是很好做查量動作，因為不亮屏…，於是乎

替換了一組電源及訊號輸入，就直接從背光輸入部位，來做動態下各個電位的查量…

結果當然沒有量出所以然…

那麼要是這一些燈管導腳固定架鬆脫了…那該如何是好…？

因為現在這些固定膠墊，外圍的固定膠框，因為過熱…，或長久使用都已硬化碎裂…

咱眾人啊～大家好！

看到標題～不用說又一定是『小強』搞得的鬼，只是以前遇過的，都是小強蹂躪過的電路板，頂多就是小強的一堆遺趾或是一些小強的空殼……，這一回…我…我…我真的被驚呆了～一起來看看……

主人是從1月16日剛剛從藍天變成綠地的新北．板橋寄來的：HP（惠普）型號：LP2475w

這回怕著涼了，主人包裹著棉被，一整袋寄件過來～

就是這一台：HP（惠普）型號：LP2475w

來送電測試了～

有時…，它一直沒有亮燈號，按了按鍵也無效～

又有時…它又可以亮起～不過…，影像、色澤卻都不正常……

其實～一開始從袋子中取出螢幕時，就已經聞到濃濃的小強異味，真的超濃的（有點快窒息了說…）～

在拆解後蓋時～又不時的從機殼內，跑出小強來……

這一隻是被我的『如來神掌』打死的～

這一隻應該是在拆解中被機殼前、後蓋夾死的～

眾『婉君』！大家好～

各位早安囉…，今天大家持續元旦假期沈澱中～那麼一邊網路上閒晃，你可能路過本小格，有興趣就給他繼續看下去下去啦…

這是一台嫌少看到的螢幕，機種、型號：HP（惠普）型號：f2105

底下是它的外觀～

這裡是它的故障現象～正所謂：『開機暗屏』是也～也就是各位常常遇到的『不亮屏』～

『不亮屏』這個故障現象，其實還要再說明其它的表像：

• 其一：電源指示燈是在紅（橘）色燈號時：這是螢幕處於待機狀態下，也就是並沒有訊             號輸入螢幕，它當然不能亮起，這是正常的～你一定會問：這不是使用者該知道             的嘛？是啊～可是還是有客戶修完螢幕以後，隔天再來電說：有這個現象，我只             能跟客戶說明，這表示你的主機應有問題？跟維修的螢幕，已經沒有關係…，如             果處於待機狀態，螢幕還會再亮起，嘿根本就是有…
• 其二：電源指示燈並沒有亮起（任何顏色），或者是電源指示燈閃爍時：這兩個表徵，             明白跟你說明了電是有問題的，它當然不會亮起，這兩個現象，大家都會述說正                 確，不會有任何問題～
• 其三：就是螢幕已亮起啟動燈號（綠、或是藍色）時：那既是表明螢幕是在啟動的狀                 態，它是該亮起你的桌機送入螢幕的訊息的，若是沒有亮屏幕，當然就是屬於螢             幕本身的問題了～

也就是底下這兩張圖照中的現象：這個當然就要送修了～

來拆機查檢了～

內部電路分佈，類似DELL早期的2007WFp～

就都是各個單一功能板，再次的組合起來……

來給它實際送電，測量其應有的工作電壓～

各位午安～

最近的天氣，有點不理想，多穿一件有點熱，少穿一件又沒有很涼爽，想要吹個最小風速的風扇，又覺得有點涼，呼呼～真正是不知如何是好說？

一天忙碌又進尾聲，本日來看一台年前送修的24，本日來看一台年前送修的24吋LCD，這是多年的老機器，我知道的，這個當年都是售價昂貴的高級機種，能修得好繼續用囉，不然～真的可惜耶～

本機外觀：HP（惠普）型號：LP2475W

這是它的故障現象：送電了，沒有待機燈，然後～當然怎麼按啟動鍵都是無作用的～

來拆機查檢囉～這些機種，含DELL的廠牌，電路控制板都是使用倒蓋式的來固定，好大的一個鐵殼蓋，都是那塊鐵殼，讓整個機身特別有份量！

解下鐵殼蓋電路盤，就是僅剩的面板，先不管它～

現在送電無反應～

首要查檢它的控制電路為要，尤其是它的電源板部位～

再次送電測量～

確定二次側終端，並無電壓輸出？不過～最前端的整流後的最高電壓是存在的～

哈囉～大家早！

那個叫什麼颱風的，一直往西前進，還以為這次躲不過了，咱高雄又一次逃過劫數，真是太幸運了！

今天來看一台24吋『HP』的LCD，其實！24吋以上的LCD，在電路規格上都已使用了電視規格，各個電路都已個別分開，像上回那台acer24 吋的也是，這台也不例外，不過還是有些機種會將power與inverter合在一起，就是所謂的『PI板』，這以後會遇到再來述說，先前就有一個實例， 如：

DGM（宏通）！型號：L2442WD，問題多多ㄋ！

各位可連結去閱覽～

底下是它的外觀照：

先前才說沒有碰過，兩個同是『DVI』輸入的介面，這回又遇上了，如:

非修不可的HP（惠普）型號：LP1965；開機紅屏再暗屏！

大概是這『HP』廠牌喜歡搞得很高級，是吧？


這台的面板超厚的，跟剛剛說的宏通那台不相上下！

這是它的故障現象：送入市電，電源指示燈沒有反應！

拆開後蓋的內部：

這裡的鐵殼底下有一個高壓板：

大家好～！

今日天氣持續寒冷！好像還有不到10℃的地方ㄋ，告～！不知是誰說今年又是暖冬？大家可要穿厚一點喔～！

今天繼續來看一台LCD的維修流程：

型號是：HP的1955！

底下是它的外觀照：這一台當年可是高檔貨！

 這是重修的LCD，距離本次維修是在14個月之前，算是還可以啦！

       雖然是故障點保固3個月，不過！我還是很期望能夠讓客人可以使用得更長久點！在與客戶的對談中！客戶常說的一句話是：『現在的LCD很便宜，太貴了～不修了！』

        我的回應是這樣：若以19吋來說：新的LCD售價近＄3000元，若是保固3年，換算一下，一年是＄1000元對吧！若是花了＄800元來維修，能擋上一 年，你豈不是賺很大嗎？再說新的LCD，又都是寬屏的，16：10，面板是長又扁，許許多多的客戶都嘛跟我抱怨它的不是，更何況！我維修至今，沒有回來的 我是不知是否健在，有回來重修的，至少也都是一年以上啦，而且！可是屈指可數喔！

        不過～！要是你買的LCD，不是保固3年而是一年ㄋ！電子商品又不是用不壞，那在一年以後壞了，要如何？你可選擇回收再購買新的？若要維修，這樣合計起來，有比較划算嗎？

記得上次的故障狀況是暗屏吧？這一次也是這樣，一起來看看它的狀況：

這一台超重的！都是這控制盒的鐵板在做怪！

再進入這控制電路看看！上次更換的依然健在，

做一些必要的查檢！我再更換了一組MOS與晶體開關，送電再測是OK的！熱機近20分後，這些剛換的零件再次發爐！狀況又回復到原來的狀態！
