Kao．atun LCD 液晶專修

各位早～

『紅透半邊天！』並非是它當年很紅喔～請繼續看下去～

這些機器是上回這一家公司再送來維修的，上回修的機器就如這個實例：View Sonic（優派）型號：VA703b，啟動後有時白屏～

這個類型的機器遇到的並不多，上會遇到時已經是一年前的事，如：View Sonic(優派）型號：VA1703w，啟動亮一下！就暗屏！，所以算是少知又少啦～

底下是它的外觀照，這是17吋寬的螢幕～

我一送電，就聽聞『ㄔㄔ『』作響的聲音，拆開電路二話不說，先行將PI板翻新～再補強～

再次送電～雖然不再聽到『ㄔㄔ』叫聲～

不過～顯示的畫面卻如底下～半紅半白，這不就是『紅透半邊天～』嗎？只是紅透半邊面板而已～

在距今一年多前的上一回實例內，就曾說過，這類型的螢幕並不多見，所以要找到它的燈管實在比登天還難，印象中上回好像是植入17吋正4：3長度的燈管，這回再來找尋有沒有更加合適的長度燈管～

我將一些較常見到的燈管尺寸，排列如下：從上到下～依其長度遞減為～

22吋（W）；20吋（4：3）；19吋（W）；19吋（4：3)；18吋（4：3）；17吋（4:3）

最終～比較的結果，以18吋（4：3）的這個尺寸，最接近本機面板，其他的～當然太長是不能裝入，較短的雖然可以，可是卻會加長亮度不均的地方～

各位晚安～

今日來看一台17吋的LCD維修～

是ViewSonic（優派）的，型號是：VA703m！

這是它的外型照：

這一型也不是挺好拆的～

原因是這個外框～除了外框卡榫與後蓋互勾外，還多做了內卡榫再勾住面板，於是便像上一張那樣，全部都已拆解了，就是還不能解下後蓋～

搞了許久～不解下就沒得修了～

這裡我就再測試一下～

其實工作桌上燈光挺強的，看起來就不像是有亮屏～

這回我看了這個照片，又感覺它是有亮背光的『黑亮屏！』，繼續看下去～

這邊這個接地線，實在很簡略～僅直接用個鋁膠帶貼黏在機殼上！

我又要說：這個屏線要小心拆拔～

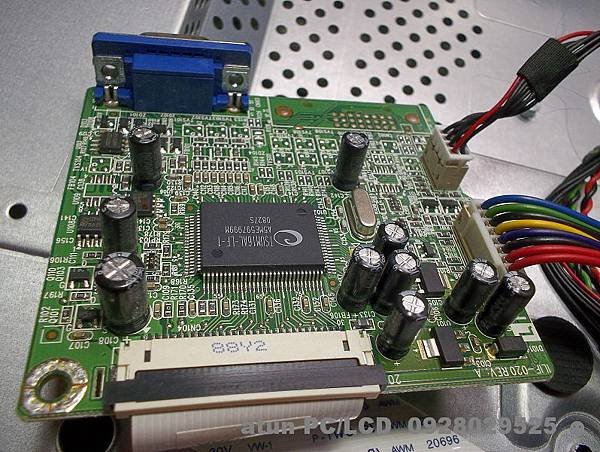

還是這種電路板～

還是這種廠牌的面板～

咱各位～大家早～

又結束了4天的長假～再來就要來期待農曆春節的假期，大家就慢慢等吧～

今天來看一台19吋寬LCD的維修，說是亮了一下，就熄滅！

送來工作室一測，有亮！很昏暗的亮～

View Sonic（優派）VG1921wm，實在是常修到，好發的故障現象都是電源啟動後，藍燈間歇性的閃爍，這台就有點不同～

外觀照已經看多了，直接來到它的控制電路盒～

哇～一看就知道！知道什麼？什麼控制電路統統沒有壞～

等一下排除故障點後，都會再將全數平滑零件更新！早先一步先行處理都是一樣的～

來測一下！順便拍一下故障現象：

因為一定還是不亮屏～

我有準備許多各式尺寸的燈管，尺吋是一回事，另一個就是它的燈罩寬度，真是一大堆莫明奇妙的設計，也不統一一下規格～哭哭！

含燈罩的燈管組都有分上；下，找齊一整組～

要來外接燈管測試了～

這是上回那篇所說的測試方式，另一種就如這篇的測試方式，如：

View Sonic（優派）型號：VA520，開機暗屏維修記！

別以為15吋的LCD，就沒有人會想修它～

這個月至少也有3台是這種尺寸的螢幕，有的礙於空間，有的只是偶而開啟監視看一下，所以～根本無須用到多大尺寸的螢幕，適合你的需求最重要啦～

今天再繼上一篇～ View Sonic（優派）型號：VE500，開機暗屏維修記！，再來一篇VA520的暗屏維修～

故障狀態如下圖照：

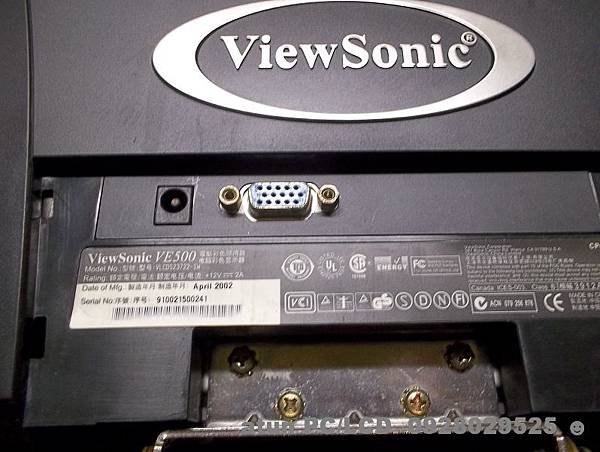

出廠標貼：

不知你有沒有看到出廠標貼的日期，2002年份，至今10年光景～

不知是年份過久？還是機身長期有受陽光曝曬到，拆卸中，機殼已開始斷裂～跟這台沒有兩樣～如：

『人骨拼圖！』ViewSonic（優派）型號：VP171S，開機暗屏～

主人跟我講說，這台從來都沒修過，可能是忘了吧？

看看內部明明就有維修過啊？只是都已換3ㄎ了，有差剩下的那一ㄎ嗎？

其實只需將上回那台View Sonic（優派）型號：VE500，開機暗屏維修記！的高壓板拆來用就可以完修，只是實在懶得拆，剛好還有一塊同型的高壓板，試換點看看？

竟然還是不亮！莫非又存放太久～掛了！

還是它的燈管有問題？這麼久的燈管我是該懷疑它的，無奈的是，這種雙燈單大口的燈管實在少之又少～想說給它換成小口公頭的來測試，結果，金屬插稍的擋板又不合適～

只好請出這個測試儀，這個是內陸開發的維修工具，可量電容值；可測高壓包；光耦；穩壓管，最重要的是，可以單點～測試燈管，先試點看看，很OK喔！

其實好久以來都已經不再使用點燈測試，直接以一組良好的燈管下去測試，也是一樣可以得到結果～只是要是大型的LCD TV，沒有這個就無法方便測試了。不過！大尺吋的面板燈管倒是不常壞，常壞在維修上就會挺費事的囉～

各位晚安～

今天是瑪雅人預言的『世界末日』，說什麼也要趕著這一天，PO一篇文章來....做什麼？是要悼念ㄋ？還是要慶賀？因為2012.12.21這一天已經快要結束了ㄋ？這地球各地，好像什麼事也沒發生！

來看一台在我這測試了好久，什麼狀況也沒有的24吋LCD，這是老遠從『燕巢區』送來維修的，那裡也是高雄市，現在的高雄可真是大，大到有點不習慣說～

這是它的一些外觀照：

本以為又是難搞的腳架，結果是4ㄎ螺絲一鬆，就可以卸下，害我擔心了一下下～

不過～這個後蓋就有點棘手～原因是近來較新型的LCD，它的外殼都越做越薄，有一點不好使力，這台就是這樣，修過的LCD以『LG』品牌的最為嚴重，如：

LG（樂金），型號：W2343S，選單失調；按鍵功能失常！

它的內部概況：

這樣的控制電路鐵殼，前一陣子經常維修到～

這個上置喇叭的設計，好像『ASUS』最會這樣子搞，怎麼『View Sonic』也來這招～

鐵定是第一手的維修喔～鋁箔貼帶都還沒被動過！

真『X』媽的～

我快要編輯不下去了～其實我老早就起來了，剛剛這一篇也已編輯到一半了，可是！我又不知按到啥鍵？那個愚蠢的『IE』自己又把它給關閉了，枉費我打了一個多小時的文字！真是它『X』的，爛『IE』！

剛剛打的內容大概是這樣：

今天再來看上個實例，某公司被退修的其他兩台LCD～

這是其一 ：View Sonic（優派）型號：VA703b

機器內電路鐵殼蓋，明顯的寫著當時測試的日期：

這是它的故障現象 ─  『白屏！』

它並不是永遠白屏，有時也是正常顯示，但是要是再按按鍵關機再啟動，它又會變成白屏，再按再開又會正常，就這樣時正常，時不正常的～

就是這塊面板，這是『群創的』，這些日子有些來維修的CASE，都是白屏機，也都是群創的面板，只能說它不是挺耐用的，對早期的來說～

對這些17吋的面板，也不是不能修，只是～有時因為零件資料難查；有時因為零件不易取得，又有時零件昂貴不符成本…。種種因素，最後就都被判定面板故障，退修或是報廢～

請留意這張～我要說它用的背光源，導線是4燈4小口的公頭～

當然還有另一個途徑～就是更換面板，不過！並不是新品啦～

這是我準備要入替的面板，AUO（友達），型號：M170EN05  V.2版

這個是友達這塊面板原來所使用的高壓條，可想而知～背光源導線公頭是4燈雙大口的PIN～

這樣子就有點費事了～

大家晚安～

通常來說～液晶螢幕顯示方面的故障不良現象，都很有機會被判定是面板故障，因！除了更換面板一途，別無它法，所以！都被認定不值得維修而被退件！

本實例也可能是這樣吧～

底下是它的外觀照：

常常維修到它的『大哥』─ VA902，有一堆實例，網友們可以搜尋一下站內實例～

送電測試～有時僅亮『黑亮屏！』，有亮背光的黑屏！

有時是如底下這個畫面：像是有雜訊的畫面，最後會變為無畫面的『黑亮屏』啦～

這個看來與這些實例是相當的故障畫面，如：

View Sonic（優派），型號：VA902！滿佈跳動橫格線的畫面！

Genuine(捷元）LG701開機畫面顯示不良！

不過～本實例的故障現象，看來似有比上頭所提的實例，還要來得嚴重～當然故障點也是不同的～


看這裡～應該知道有被拆過，那是當然的～因為被退修了嗎～

這裡是它的內部構造：

兩塊電路看來都沒什麼瑕疵～

除了這塊主板上，有些許小強的排遺外！

各位午安～

這台LCD也是擱著好久才把它處理好，一起來看看它的狀況～

底下是它的外觀照：各位不知還有沒有記得這一台，如：『人骨拼圖！』ViewSonic（優派）型號：VP171S，開機暗屏～

『奇怪唉～你！』明明兩台的內部電路；外觀都是相同的，就差一個前蓋顏色不同，這樣也算是不同型號喔？

這是它的故障畫面：半邊顯示如油畫般的畫面～這個現象與這個實例相同的故障現象，如：

SUNVIEW LCDTV！型號：SF-3730，畫面半邊顯示如油畫！

這裡也有一個實例是半邊顯示不良，如：

天殺的～PARTⅡ！View Sonic（優派）！型號：VA902，黑白郎君再現！

但是這台VA902的故障現象，就與VP171b的，是不相同，所以維修的查檢方向也是不同的～

各位剛剛有連去看那台『人骨拼圖的VP171S』嗎？

這時我在拆這台VP171b的時候，它就不會有這種現象，腳架；遮蓋都是非常有可塑性的，不會稍微一彎曲，就四分五裂，後來那台的主人來取走時，我 有解釋，並詢問這是曝曬在陽光下太久所造成的，他也是代親友送修的，它的回想是  ─  這一台一直是放在窗戶旁邊，陽光照到的機會算是不少，由此可見一般～

這是它的內部電路構造：

PCB一切都是良好的～完整的～

各位晚安～

又到下班時刻！今天來看一台液晶的維修過程，是View Sonic（優派）型號是：VG1921Wm。

這是它的外觀照：

這是它的故障現象：送電了～電源燈沒亮！

拆除後蓋後！這個屏線要小心拔除～我說過了！很多『DIY』族，會把它扯斷，再到論壇去四處求助！

這型機器，要整個上；下機殼脫光，才好拆除電路板！

再送一次電看看！看看跟按鍵有沒有關係！結果～看了就知道！

一樣不亮！

再來拆除電路板～

呼呼！爆很大喔～

先將這些終端平滑元件全數更新～

大家好～

今天續來看一台早期的LCD，15吋的喔～是優派～VE500的15型液晶螢幕！

底下是它的一些外觀：

這是它的故障狀態～開機不亮屏！

它其實是好久以前，客戶拿來維修過的，用了1.2年後，又拿回來說是想換大一點尺寸的螢幕，就這給它擱著也有1年多，時間實在記不住是多久了？

最近～一位好友的住戶大樓管理室監控螢幕故障，就拿了這台去給大樓用，因為也沒有再次查檢，再一次燒機測試，只是送電測試亮不亮而已，沒想到才用了兩週就掛了，實在很汗顏！

來吧～看看它是如何的不爽？為什麼不想亮起來～

底下是它的內部構造：

電源綠燈有亮起～屏幕不亮！

直接找它的高壓部位著手！

早期的高壓板都是長條型，分成兩個半部來拍照！

你們覺得看起來如何？就外觀來說：一切是良好的～

電壓也有來到高壓部位：

各位午安～

今天續來看一台17吋的老LCD，就以前來說，這一台LCD應該也算是高檔貨色～

『人骨拼圖！』說得太驚悚了～其實應該說是機殼拼圖啦～

底下是它的外觀照：

從背後看，它的後蓋已經缺了兩角～

這是它的型號照：VP171S

在主人送來時～我一接手，就掉出一塊不明位置的機殼零件～

後來我在拆卸腳座時，它的腳座遮蓋；後蓋，像骨質疏鬆了一樣，開始四分五裂～～～～～～～～～～～

就如底下的這張圖照，哇哩勒～～～～真正有夠慘！

先別管它～

來看看它的內部電路分佈，本機的故障現象是開機後，閃亮了一下暗屏！

通常暗屏應該是會亮一下無訊號輸入，可是～它卻是亮了一下，類似灰白的畫面再暗屏～ 與一般的暗屏現象，不大一樣！

你看有三個輸入介面ㄋ～當年肯定是高級貨！

古早的螢幕，電路做得真是沒話說，電源部位至今依然完美～

這是它的主板：

各位午安～

今天還是在中午時刻！來發表維修文，不知各位吃飽了沒？

延續昨天的那篇文章，最後不就是提到本篇維修文的主角VX2235Wm，所以緊接著在今天繼續來說明這台的維修經過～

奇怪～竟然沒有拍到它的外觀？

底下的圖照，是在應證我已有接入訊號！顯卡偵測到為VX235Wm

上述的畫面，基本上～LCD應該要啟動，指示燈應該轉為藍燈，而面板要顯示畫面才對！

不過！故障的畫面就是這樣，從送入市電後！有亮一下藍燈（此時也無顯示『NO SIGNAL』的圖示），只有亮起背光的黑亮屏，再來就轉為橘色的待機燈，即使已經輸入訊號，依然還是沒有啟動？

ㄝ～

很少遇到這種情況ㄟ？所以我才說，比上個維修實例更為嚴重，如：

PHILIPS（飛利浦）！型號：170B，有亮背光；訊號無顯示！

上一個實例，還有顯示圖案，這一台是任何字樣都沒顯示，看來非主板；就是面板故障的可能最大！

先來拆機查看狀況～

這是它內部的控制電路：

顯然是毫無異樣～

這型從以前修到現在，所碰到的都不是PI板上出問題！

全部都是主板的問題！

包含本機的這塊主板也是，你看它已有被前修者處理過！

各位早～

經過一～兩天的『咯咯纏！』，那個『蘇拉』颱風終於走了！還好～這回咱高雄地區，福大命大，風很強而已，沒下什麼大雨，期望大家均安囉～

今天來看一台View Sonic-VA903m的維修過程～

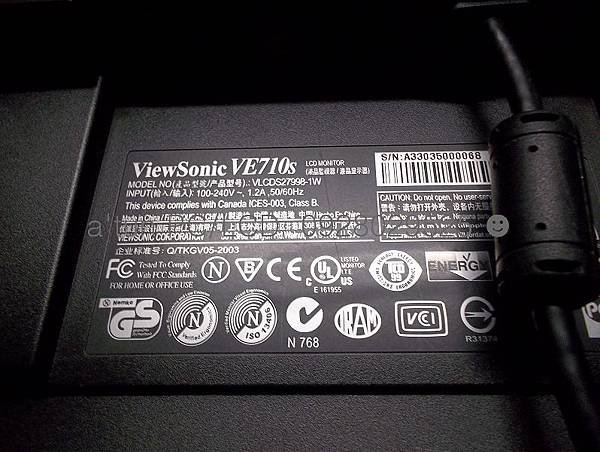

底下是它得出廠貼：

這是它的故障現象：送入市電無反應！

這是它的內部構造：

採Hanns。G（瀚宇彩晶）的面板：

來拆卸保護鐵蓋！

查修與汰換PI板上的零件：

再次送電～電源指示燈已有亮起！

ㄟ～怎麼還是不亮屏？

各位午安！午餐吃飽了沒？

剛剛在整理這台實例的相片時，察覺我以前有修過此型號的LCD數台，都是好久以前PO過的維修文，各位有興趣，我把連結放在此處，可以再連結去觀賞，不然年代已久，可能不好搜尋！如：

View Sonic VE700 開機暗屏！既拆屏更換燈管！

燒到發臭的 ViewSonic─VE700

系出同門VA、VE─700，都是開機暗屏！

看來都是一些棘手的故障點！都是要拆面板換燈管！

不過！再怎麼說也沒有本機如此之多重故障！幾乎已經是『全壘打』了！可能跟年份久遠有關吧？

這是本機的外觀照：

這型的DC頭看起來有點小，我翻試了所有的Adapter，就是找不到合適的DC插頭來送電，真是夠了.......................！

其實！像上頭的窘狀是早早就有發生過！我也知道可用轉換的，只是某些賣家的賣的價位，讓人不敢恭維！一直到論壇有了團購，才取得這一整組的DC轉換接頭，你看看，各式各樣的接頭統統有，這樣不就方便多了！

一開始～

送電後的顯示是這樣：有圖示，黃色的『NO SIGNAL』除外應是黑色的，可是黑色的部位卻是慘白的！

再送入『VGA』訊號，一開始的顯示，跟一些LCDTV的故障畫面，鬼影啦！油畫啦！是相等的！

只是沒一會它就消失，每次都很快（不到一秒），所以我都沒來得及拍攝到，只能用文字述說囉～就這樣最後顯示是正常的？不過！若是與其它LCD顯示相比，又感覺它的任何色澤都稍微有些不純正！

再來的故障就更奇怪！

各位～大家早！

剛剛文PO到一半，IE突然自己關閉！好久沒發生了說，這『IE』，應該是說『YAHOO BLOG』跟家樂福一樣『  』！別的BLOG都會自動儲存或是備份，怎麼都不更新一下！

剛剛是有說本文原來是不想留下記錄的，因為太多這種機型的維修例子，直到我拆到內部以後，想想還是把它PO出，藉此～給想DIY的族群一個借鏡！來看看～

這是它得標貼：

故障現象：電源指示綠燈有亮，面板沒有亮！

這是它的內部電路分佈：乍看之下！全無異樣！

再近看！

內部零件已非原機器上的，全部都更換成『A』的廠牌電容！

再次說明，並不是台製或是陸製電容不能使用，短期2.3個月內，甚至於一年半載，應該也是不成問題（除了一些會凸槌外），論壇內有大大用了此『A』牌，3天內竟然再度爆凸，讓他『左徹右燋』，實在是..............～

換了全部！好了那是萬幸！若是像此例子，那不是.............所以！奉勸各位DIY族，別再作無謂的浪費與犧牲，真的不值啊～

看了看！除非客戶規定我更換台製的，不然還是著手再度將其全數更新吧！

各位網友午安！

時值正午時分～外面那ㄎ狠毒圓圈圈，正在大肆火辣的放射它的熱光～有外出的網友可要多多的防備喔～

今天再來看一台V牌（VIEW SONIC）的LCD，因為完修後，這位主人，有點質疑，質疑什麼？待會會說到，所以！就先來PO它的維修內容，一起來看看它的狀況：

底下是它的外觀：這一台，修這麼久的液晶，還是第一次碰到此種機型～

這是它的故障畫面：

直接給它拆了～

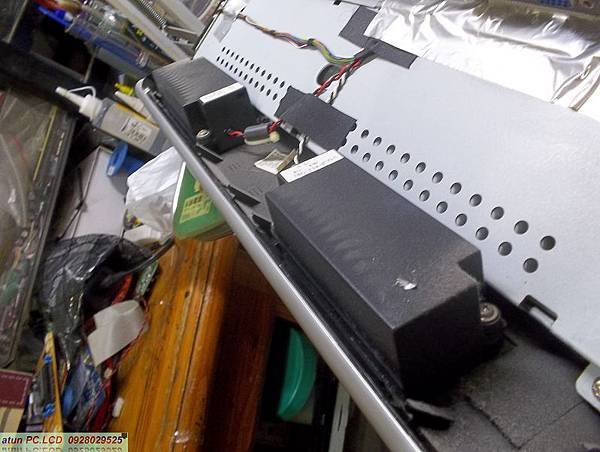

哇～我第一次看到LCD內的喇叭，是這麼大的一組，肯定不錯聽！

這是它的內部電路：

還是沒有任何異狀ㄋ～主人有說，使用了6年，第一次故障說～

這裡又應証了我常強調的，PI板上的電源平滑元件，因為它是使用日系的『R牌』，所以想要在PI板上挑軟的吃～那是不可能的了！

閃了一下！就熄滅～那應該從它的『INVERTER』部位來查看！

不過我是左看看；右量量，就是量不出所以然～更不用說是用看的了～

那再來看下面這兩張圖照：

這是啟用220倍數的放大鏡，所拍攝的圖照，這兩張圖照是一個元件的兩端腳位，你看起來覺得怎樣？有沒有不一樣？

是的～

一處腳位焊點已經出現裂錫～而另一處卻還非常完整，經過處理後........................................................

各位午安～

今天終於快要結束了，我的意思是說：那個熱力沸騰的狠毒太陽終於快要下山去了，期望待會有個涼爽的夜晚！

今天來看一台優派的LCD，各位應該不陌生，因為這個型號先前也PO過維修實例，如：

View Sonic（優派），型號：VA1918wm！開機後吱吱叫併發閃爍！

結果！那台查檢後問題是出在燈管，那本機ㄋ？一起繼續看下去吧～

本機的外觀照：

這是它的故障畫面：啟動後電源燈有亮！面板屏幕卻沒亮！

這台的機殼，非常的『機車！』，到這邊就被卡住了～

上回那台，網友已經拆過，所以並沒有遇到阻力說！真沒想到這麼難拆ㄝ～

你們看～它的卡榫，做得很內部，所以啊～你是怎麼搆都是搆不到它的！

終於解開後蓋～我對於這種類型的控制電路鐵盒蓋，不是挺欣賞的，以後還會碰到，再說吧～

一樣採無螺絲固定設計：

內部的電路概況：

怎麼看都是無異狀～

咱～眾網友！大家午安！     午餐吃飽了沒？

標題定名為『PARTⅡ』，那一定還有『PARTⅠ』，都很久以前的實例了，自己PO的應該還有印象，我來幫各位找一下！如：一路被玩到掛！DIY維修手下的亡魂─ BenQ T705 ，這一台應該也是被主人玩掛的吧？

來看看這一台的情況：

主人來電的述說：故障狀態是，面板會閃亮一下！就暗掉！

網路發達，論壇甚多，隨便發問一下，一堆網友給你解答，不然也可以搜尋到我的BLOG，只是～大伙也不常拆卸LCD，對於LCD的構造，是一知半解，該注意哪些細節完全不知，只聽信網友，都是『電容搞鬼，換一換就好？』是這樣嗎？

如這台～原來的故障是『暗屏！』，送來我工作室試點～變成『白屏！』

這聲慘了？這也太兩極化了吧？

在不知主人如何拆卸的情況下，我已先跟主人打隻預防針，你可能要有『面板故障』的心裡準備喔！

先拆了後蓋～看不清楚是吧？

如果你不看下一張，你應會認為這屏線哪裡錯了？

那～這一張ㄋ？又哪裡是正確？

是的～屏線並沒有完整末入TCON的排扣內！訊號沒有進入TCON，當然是白屏！

這4組燈管的出線頭，我一直解不下，仔細給它瞧瞧，這4組線頭座，都完全陷入在鐵蓋孔的下方，怪不得都拔除不了，一往後拉，都被鐵蓋卡住！

最後～還是從別處先拆解，才可以掀開電路盒的背部！原來主人PI板沒鎖好，拐角了～

這個地方～各位還有印象嗎？

快接近中午了～吃午餐了！

『還是先來尋人啟事：上回已經通知過了！『網友暱稱：『完顏阿骨一直打』請來工作室將你的機器取回！謝謝！』

你也已經回應，我也有通知回覆！請你儘快來工作室將你的機器取回，不然！就回收了喔～』

回到主題，大家好！

今日來看一台天殺的VA902，真的是天殺的！我跟它耗了3天，一度以為搞定了，最後！還是當上『美國總統！』，所以才給維修文的標題：來個『天殺的 PARTⅡ』，那PARTⅠ是哪一篇，請看這裡：天殺的！冒煙的ViewSonic─VA902

 當天送來的晚上我試點了2.3小時都沒出狀況，一直到隔天早上，我用視訊盒送入訊號測試，大約過了2個多小時，黑白郎君終於重出江湖！

就是這個畫面，一邊正常一邊無顯示！

這是面板不良吧？可是也有看過是主板不良引起！

這兩天case少，加減處理看看！

我有一塊Hanns。g的這種三合一主板，想說先來區隔是主板，還是面板的問題！

而且～本機也是使用HANNS。G的面板，應該是相當吻合才對？

怪了裝起來就是不合適，不同廠牌，韌體真的有差別～

各位好～

前些時候！一直有網友送件維修，此型號的LCD，每一台都是不同的狀況：

如：

View Sonic（優派），型號：VA902！滿佈跳動橫格線的畫面！

View Sonic（優派），型號：VA902，送電！電源燈閃爍，不亮屏！

看上述兩個實例，我想就直接跳過它的一些外觀照，直接進入它的內部，如下：

你有看到那些鏽蝕的痕跡嗎？

正如我標題所示，『小強的快樂窩！』是的～這些正是牠們在此機內所留下！

因此～時間一久！它的顯示畫面，就變成下面這等模樣！碧草如茵的大地乾枯了～藍天白雲變成了『藍天烏雲！』；


除了對板子加強清潔，還需要做全面的焊點補強！

看到沒？都是水噹噹的銲錫點，ㄢㄋ～作工才穩定嘛！
