大家早～！新年快樂了！不知你們昨夜跨年瘋到幾點才入睡？

今天來看一台17吋寬螢幕的lcd！17吋作成寬螢幕的，實在是又扁又長！

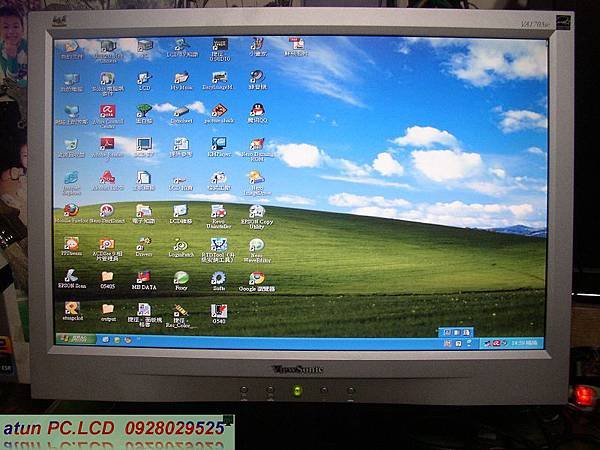

底下是它的外觀：

這是它的故障畫面：

情況其實是有閃亮一下！再暗屏！只是我怎麼拍就是拍不到它亮起的畫面，又不想拍動態的影片，因為拍完還得po上『yt』，所以！只拍個靜態！

拆開後蓋的內部照：

看一下下一張！它採雙燈大口，上下各一隻燈管！這讓我想起前些時候維修的一台HANNS。G17吋寬螢幕的LCD，狀況似乎相近！該不會它也是掛在燈管上，因為它們都用同樣的面板─翰宇彩晶，如：

http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=3707&next=3516&l=f&fid=14

底下是它的整機控制電路：

先將這些外觀異常的更新掉！

這裡要記住！這屏線是反插式！

 送電試點！沒用！依然閃一下就滅掉！不會吧？又是.......................

我試用著外接燈管來測試！

現在要找大頭單燈管有點難！就僅有這隻黑了頭的15吋燈管，不過還可試點啦！我先試更換上層的部位，答案是：NO！沒效！

當我想再試換下層，我發現燈管公母頭並沒有完全密合，試著再用力插入，還是不行，這幾次的用力，已經加速這個母座的滅亡，原來它內部的PIN腳已彎曲，想將其扳正已來不及了！PIN腳已斷裂！

沒有關係！找個母座來換！

不過！這種貼片式的母座,還真是難解焊，解焊下來也毀了！真是苦啊～！

嘿嘿～！沒關係！山不轉路轉！把它換成小口的燈座好了！

這樣就OK了！送電啦～！成功！不再熄滅了！

最後再將剛剛沒換下的統統再更新！阿～！剛剛為什麼不一起換ㄋ！主人交待若是面板方面的故障，有要加收費用要先知會！我當然會告知了！不然～！修好了再說要加費用，那不就『盧』死了！


最終完修的PI板！一大一小真是怪異！

沒差啦～！重點是要會亮啊～！

提供參考，請多指教！
