咱…親愛的眾網友～大家好！

我一直有一種感受，那就是被主人搞過的機器，是最、最難搞的……

所以有許多維修者，一看到有被拆機維修過，都會給它退修，我當然是沒有那麼跩～其實也不能說退修是同業太跩，原因當然是因為前修者（無論是同業還是主人），破壞了現場，或是故意惡搞，往往查檢結果，都是白費心機，所以乾脆就不收件～

我也曾經遇過外地寄件來的LCD（DELL的），主人描述說：原來送電還有亮燈號，送了當地維修後，回來就變成送電沒有任何反應，言下之意是已經連燈號都不亮了，我當然給主人建言，我是可以再幫你查修看看，但是並沒有十足把握，畢竟這樣聽起來已經使得故障現象更加擴大……

最後主人不捨人、機永隔，還是寄件過來，你猜～我查檢結果是怎樣…？

一開始在電源板進入主板的『Fuse』是開路的（所以當然送電不亮燈），再繼續追蹤下去，一直都是短路，短…短短…………………………………………………………………………………………………………（我打這麼多的…，是想述說我查了好多、好多零件啦～），短路到我拆解了通往主晶片的電源斷開後，它才停止，所以ㄋ～判定主晶片已經燒毀短路，無解～

唉…這真是無言啦～你看看，我是不是也白費了力氣咧…

回來本篇的主角，ASUS（華碩）型號：VH232

我從這邊聞到一股淡淡的『幽香…』

ㄘ……打字打到哪去了…？應該是聞到一股燒焦的味道啦～

拆機囉～

看看這些焊點，已經被動過手腳了喔～

呼呼～甲看麥ㄟ…

主人將所有的濾波，都換成巨大無比規格，這…

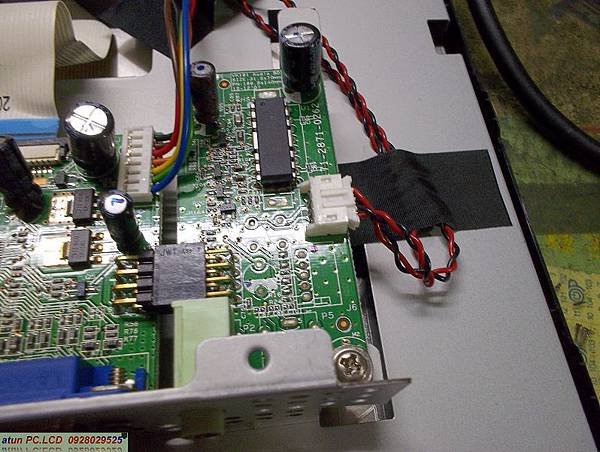

連主板上的也不放過～

咱…親愛的眾網友～大家好！

現在是下午3點，外面的太陽還在燠熱的釋放光芒！大家要多做防曬ㄟ～

今天來看一台螢幕的維修，ASUS（華碩）廠牌，型號是：VH232～

底下是它外觀照：

這是它的故障現象：不亮屏～

但是你有看到，在強光照射下，還可以看到顯示的訊號～典型的背光沒有亮起的故障～

拆開後蓋至此～

既然是背光不亮，想說還是給它外加燈管來試點看看～

真的還是不亮！連閃爍一下的狀態都沒有ㄋ～

可是～這樣的測試得知，看來是跟燈管沒啥關聯～

那不就是內部的電路有問題囉？

繼續解下整盤電路，若大的鐵盒內，裝了這兩個電路，你看它的AD主板，小到可憐的一丁點而已，那是因為它只做了一個介面的輸入，倘若它像DELL的機器那樣，有著一推輸入的介面，那麼主板就會變成很大的一塊，聰明的你，要是需求不大，可別趕時髦，花了大錢買了一台許多輸入介面的螢幕，而你卻只用了一組『D-SUB』～

這是本機器所使用的面板型號～

各位晚安～

今天測試昨天PO的那一篇文章，到所有的Blog內，發覺效果與Google的都是一樣的，由於，在『Xuite』內有許多的表情符號可用，感覺比較符合我當下維修的心境，因此～在下想來持續以『Xuite』為中心，繼續發表維修文章～

今天再來看一台液晶螢幕的維修～

是底下這個廠牌～View Sonic（優派）型號：VX2235Wm，如底下分割圖照：

這是它的型號貼：

這是它的故障現象：送電啟動點亮後，僅剩一條水平直線在顯示，它一開始也還有正常顯示，隨後才變成這樣的～有時也僅有亮著背光而已，連水平線條閃爍都不見了！

這樣會以為是面板掛了說～

只是…你看它無訊號輸入時，卻還有『logo』顯示ㄋ？這下就奇怪了？

而在此同時～在下用燒錄器送入訊號時，竟然也是可以正常顯示的？

又再把電腦訊號再加入！

哇…依然還是水平的顯示故障！

我試著想要重新再寫入韌體～

這下怪了～燒錄器竟然讀不到晶片型號…？ㄢㄋ～我就『花』去啊ㄋ～

來拆機查檢囉…

一些外殼部位，看到許多小強的肢體，以及小強的那個『便便…』小強真是：

咱～親愛ㄟ眾網友，大家好～

今天來看一台液晶螢幕維修～還是ASUS（華碩）的廠牌，型號是：VE228～

你有看到它外觀了，灰塵特多的，看來應該也是塵封多時了～

通常～一送入市電，至少要亮待機燈的～現在都沒亮！阿～所以按鍵也是失效的～（主人說：昨晚還用得好好的，早上要開就沒電了…？）

保固封條還存在，還沒送修過喔～

這是拆機後的內部概況～超長的一個控制電路鐵殼～

上頭已經有一條排線～下一個圖照，又有一條軟排…

銜接來到這邊，直接進入面板…

這是以LED為背光的面板咩～

給它翻過來瞧瞧～

這裡是它的所有電路板分佈～從所有電路背面來看，也無『吃重鹹』部位～

咱～親愛ㄟ眾網友，大家好～

今天來看一台液晶的維修～是底下這個廠牌：ASUS（華碩），型號是：VW195D

標題也述說了～『按鍵』沒有作動！

是的～這是這一型號的致命傷，幾乎每一台都要處理這一些一次過～來看看它的維修過程囉～

底下是它的型號標貼：

也是都可以開機，正常顯示的～

這台還沒有送修過，保固貼是完整的～

來拆機查檢及處理～

看這樣子～

好像還可以使用另一款主板，變成另一個型號機種，是吧？

本機所使用的面板型號，不知是『什蜜碗糕』牌？是『京東方』這個牌子嗎？不想查…

這是它的電路控制鐵盤～剛剛有說了～都是可以正常顯示的，所以～現在看它的電路部位當然是完整的～

咱～眾網友啊～大家晚安～

閒來無事～晚上再來一篇，今晚來看一台液晶螢幕的維修～標題寫得清楚，『再見』ASUS（華碩）型號：VK191S，那表示以前曾經遇過多台，從最先遇到不知所措，到最後瞭如指掌：依序請看底下連結

ASUS(華碩）！型號：VK191，送電指示燈閃爍，不開機！

再三相見～電源指示燈狂閃的ASUS ─VK191S

又見～ASUS（華碩）VK191，送電指示燈閃爍不停，本次原機完整修復！

除了這些實例外，同行奇萊兄也拿了多塊主板來做韌體方面的重寫，一起來看一下如何處理～底下是本機的外觀照：

這回的故障現象，不同於以往～

以前的故障現象都還有閃爍著待機燈，而這一台，是全然沒有電源指示燈，那到底是哪裡出了問題？讓我們繼續看下去～～～

有被拆過～看來是已經修過了～

這裡～我想說，螺絲就別亂鎖，萬一要是因為它而無法拆解背蓋，這就真的很費事了～

正確的應該要鎖左邊黑色的那隻，右邊有墊片型的螺絲，硬鎖下去是可以，要解出就難了，敲打了很久才把它敲出來ㄋ～

我再次是送電測試～再試按～依然是行不通的，不亮就是不亮！

同一時間～我測量主板上的各各主要工作電壓，明明都是存在的～

各位早安～又是一週的開始啦～好好的振作一下囉～

在整理一些圖照檔案時，發現了這麼一篇尚未發表過的實例，在谷歌的Blogger基地裡，好像也是沒有出現過的機種，在當時因為常常維修此型號，所以一直給它擱著，擱著擱著就忘記了，今天就一起來看看…

這是ASUS（華碩）型號P開頭的機種，以前有說過型號『P』開頭的機種，在下認為都是ASUS裡面，較為高級的機種～

這是它的外觀照～如何…，看起來就是挺高階的，不是嗎？

在當時～每一台送修前來的機器，就都沒有這個轉盤的擋蓋，這一台算是完整的，我是第一次看到的～

卸下的腳架座！就長這樣～

我也不知！這裡還有一塊介面部位的小擋板說～

我印像中～這一類機種都是在95.6時出廠的機種，也都在去年度，陸陸續續修過多台，像本機也是去年3月份時維修的了～

其實算是不錯壽命，都將近使用了6～7年的光景，時候已到！異常也就出現囉～

所以～幾乎每一台送修前來，它的保固貼都是完好的～

本機器採外置DC：12V的直流電源，插PIN口是圓頭、4隻腳位的！

這個機種也採用當時正在流行的觸控開關～

位置就這個圖照內，那個外置電源的下方部位！

你現在有看到，外製電源已送入市電，也亮起綠色的指示燈，不過～機器的待機橘燈並沒有亮起，如標題所述說，套句常人說的故障術語，就是所謂的：『不過電』

各位早安～

聽說昨天再某處地方，有上演一齣『史豔文』與『藏鏡人』大和解的戲碼，最後說兩個布偶中的身份，竟然是親兄弟…，呼呼～真是始料未及。

本日維修的主角，為何牽扯到『祕雕』？那就要從這一台實例來說起～如：

『祕雕』再現！ASUS（華碩）型號：PG221，熱機後有亮線絲向上移動！

再上述實例中，是本地送修的機器，也得以看見它最原始，含有其重低音腳座音箱的原貌，在下剛好聯想到，孩童時代，每天中午狂熱的追逐那半小時內所演變的情節 ─ 『六合三俠傳』，每天都嘛遲到…，每天都嘛罰站說…（小學時可以回家吃午飯）～

後來～再遇見的機器，都是外地寄件而來，都已經無法看到它的重低音喇叭腳座，也就不像是那個傳奇的布偶 ─ 『祕雕』了

本圖取自網路

這台也是外地寄來～

紙箱內就是去除腳座的：PG221

從沒送修過喔～這可是第一手維修！

送電測試（冷機）時，一切都是正常的～我給它紀錄了時間起點！

發現被刮到的痕跡，這不是我的傑作喔～

到了近30分鐘左右吧？開始閃爍一下～再來水平滾動的線絲就持續不間斷的一直出現，

這裡有它的影片：https://www.youtube.com/watch?v=-NK1-YcIwOo

各位午安～

今天高雄的風勢，反而比昨天那個『天兔』在最接近台灣的當下，還要強勁許多，大概是那個所謂『颱風尾』的關係吧？

本日來看一台液晶螢幕的維修～是ASUS（華碩）的MM系列，ㄟㄟ！不是華碩出了巧克力食品，而是型號真的叫做『MM』咩～這個以前有修過它的小弟，叫做『MM17』，如：ASUS（華碩），型號：MM17d！開機白屏！啥覓板！隆艾修理！

今天就來看看，它的大哥『MM19』是出了什麼問題？

這是它的故障現象：啟動後有亮背光，不過屏幕上卻無訊號顯示！

這麼舊的LCD，一定不只我這一次維修～

把那些鋁貼紙，都清除乾淨！先來看看它的電路有無任何異樣！

就上頭的圖照～你是有看到的，沒有任何可以挑剔的地方～

那這下子～得前進到面板內去找查～

這是它使用的面板型號：

既然～原主板已不得顯示訊號，不如先用自製的測試板，來測量看看？

各位午安～

現在的外面不能說『熱！』，僅這一個字來形容是不夠的，得再多加一個字～『酷！』，都已是下午4：30，我家還陽光普照！真正是『熱到ㄎㄅ！』

今天一起來看一台液晶螢幕的維修過程～是ASUS（華碩）型號：VW193！

送電啟動後，是有顯示！但是～隨即熄滅！為了拍攝它，連按了多次快門，你現在看到它的LOGO有什麼樣的看法？

沒有？請再下拉一張～

再看這一張～你應該知道我要說什麼，是不是覺得有些『泛紅～』，這樣是不對的嘛～

是哪不對ㄋ？直接拆機進去！

剛剛上頭的出廠標貼，有它的出廠日期～2007年份的，距今約6年的光景，呼呼～很不錯囉！

因為它都沒有被拆過！由底下的下兩張圖照可以看出說～

這是它的電路鐵盒～及各各獨照！

一切看似狀況良好～也真的是良好的！

這個地方，真正是『天地顛倒邊了！』，螢幕上的喇叭裝置是很少人在使用的，套句徐展元常在講的：真是『宇宙超級無敵霹靂難聽！』的音效，但是這個音效板竟然用得這麼好的料件，真是浪費啊！

這個按鍵的固定就『了草』了，僅用兩小塊強力醋酸膠布來固定！

各位晚安！

今天再來看『祕雕再臨！』的ASUS（華碩）型號：PG221的維修過程～

繼上一回這台，『祕雕』再現！ASUS（華碩）型號：PG221，熱機後有亮線絲向上移動！，又有網友的機器出現類似的狀況，從台北寄件來維修～到底有沒有跟上述的維修實例相同ㄋ？一起來繼續看下去！

這是它的寄件包裝～真是好大的一箱！


來電詢問時～特別交代主人，它的腳座（含重低音喇叭）要記得先拆除，這樣可以縮小包裝大小，因此～那個所謂的『祕雕』的重裝備，在這回就看不到了～

上一回那個實例，我就是少拍攝到這個開機的LOGO，看起來挺兇悍的～

一開始是開機正常的，晃個時間回來再看就是這個狀態～滿佈水平移動的波紋，這個故障的動態畫面請連結去觀賞～http://youtu.be/Rjy_WHSo3zQ

上述的畫面是我還沒拆機之前測試的～看來比前述的維修實例更加嚴重～前述的LCD，我還得『加重鹹』才會變成這個狀態說～顯見本機傷得不輕啦～

在此同時～叫出的選單或是重開機時的LOGO！竟然都是變了模樣，是該叫它破圖ㄋ？還是彩圖？總之！就是不對啦！

最後只要稍微停機一下再開，它就又顯示正常，當然還是一會後就又像上述的狀態一樣！

來拆機查檢了～本機還是一手維修的，不錯了啦！2007年購入，使用到現在2013年～

底下的這些圖照，在前一個實例都已經介紹過了，看看就好～

各位早～

今天來看一台北部寄件維修的LCD，ASUS（華碩）PW201，這型已經跟它交手過好幾回了～一些以前修過的實例，我將它整理在這裡，有興趣的網友，可以連結觀賞，做個連貫～如：

無零件更換被退修的高級機種！ASUS（華碩）型號：PW201，送電無反應！

台北寄件維修～ASUS（華碩）型號：PW201，送電無反應～

再來一台～ASUS（華碩）型號：PW201，送電無反應～

來繼續看下去～

PW201，機型超長一台，包裝起來更是龐然大物～

本機外觀與出廠標貼～

有交待主人記得它的電源要順便附上，結果還是忘了～還好在下也有備品～

雖然安培數不像原廠那麼大～也不至於連電源燈都無法點亮！

這是它的故障現象～『送電無反應！』，以前的實例其實都一樣，都是這個故障現象～

一手維修喔～對照上頭出廠日期：2006～算是壽命很長了！

完整的解下它的後蓋～沒有四分五裂喔！

這是它內部的構造～

前言～

在之前的維修實例中，已經碰過幾台這種機型的故障機，清一色都是『送電指示燈狂閃的故障現象！』最後也都逐一的將其修復交差～

從最早期的～全部電路砍掉重練！如：

ASUS(華碩）！型號：VK191，送電指示燈閃爍，不開機！

又因一直有新型驅動主板出現，進而能夠省略許多材料與步驟，也較為貼近原機樣式，如：

再三相見～電源指示燈狂閃的ASUS ─VK191S

上述的兩個實例，一直都不曾去測量過按鍵端上的電壓為何？ 今天就此維修實例來說明一下，底下的這個圖照：

是說~

在電源燈狂閃的情況，按鍵板PIN端上的電位點，就有這兩個PIN的電位是不停的浮動著，而且是這兩個電位同時都是這樣，如此剛好印證，以前修過的實例中，電源燈狂閃都是呈現『紫色』的燈號，而不是一個顏色在閃爍～

在不久前，論壇內有『神明』終於在多台相同的機種內，找到它的正常韌體，經過如下的試驗～

故障品內的韌體與正常的比較後，有出錯現象～

故障品經由燒錄工具讀出的數據顯示～

正常韌體經由燒錄程式叫出所顯示的數據～與上一張比較起來，顯然差別很大！

經過重新燒寫正常的韌體後，終於在①；③腳位PIN上測量到穩定的電位，這在當時試驗時，並無故障機子可以測量，所以只能以測量的電位來模擬燈號及按鍵的功能，最下面那張自記測量電壓的照片，可以明白的表示，正常於否～

前天～終於來了一台ASUS（華碩）VK191，這次可以實機測試看看，一直都認為是韌體上的問題的VK191，是否為真？

各位早～

相信許多人都知道黃俊雄布袋戲裡的『史豔文』與『藏鏡人』，這回我來提一下這個劇中的另一個神秘角色，出場時都伴隨著那種恐怖的～弔詭的音樂…，那就是台灣布袋戲裡的『鐘樓怪人』─『祕雕～』大仔！一起看下去吧～

       這是一台在我看來超高級的機種！ASUS（華碩）型號：PG221，一看到是ASUS『P』開頭的，就知道它來頭不小，前幾個實例是：PW201，那已是高檔貨了，如：

台北寄件維修～ASUS（華碩）型號：PW201，送電無反應～

再來一台～ASUS（華碩）型號：PW201，送電無反應～

那這個『PG221』又會是怎樣？

底下是它外觀照：

正面看來是差不多～與PW201一樣是採用鏡面的面板，只覺這按鍵調整部位較為寬大～

再來看看它的背後部位，『祕雕』再現～就是在指它的背後！

這就是它的後背，設計一個重低音音箱在腳座部位，你看起來如何？

這樣的角度，是不是與『祕雕大仔～』那個駝背的身影雷同？

你不會想問我說：唉！『祕雕大仔』是哪一位啊？

音源藉由這個大圓PIN口，轉入重低音箱內～

這個就是拆解下來的重低音箱兼腳座部位～

各位早安～

一直上傳照片已經許久了，就是沒時間補上文字，一大早趕緊來給它加點文字內容～

我比較崇尚『早睡早起身體好！』的論調，今天一早起來，就看到勁爆新聞，我們的閣揆又要換人了，不知是好是壞，期望有新的一番作為～

今天來看一台ASUS（華碩）型號PW201的維修～底下是它的真正外觀照：有些是前幾個實例沒有看到的部位：

這個腳架遮蓋，前兩個實例就不曾看到：

原封的喔～都還沒被拆過～

這邊要說的是～整個後蓋拆卸下來是這個樣子～

而不是像上一個本機種維修實例內，那樣的被拆得四分五裂，如：

台北寄件維修～ASUS（華碩）型號：PW201，送電無反應～

這是它的故障現象～

幾乎所有送來維修的這個型號，都是這個現象～『送電無反應！』

這是它的內部構造及電路分佈：

上頭有說了，保固貼還沒撕毀，所以內部當然也沒被動過

各位午安～

有冷氣團來襲～這回咱高雄似有感覺涼意了～只是還不大夠涼爽～

今天來看一台ASUS的19吋LCD，這一台也是超難搞的，難搞～不是不好修，而是雙重的問題點，又還得要等熱機1.2個小時，才知道問題排除了沒？實在是蹧蹋人啦，上回在這篇我不就有說過～如：View Sonic（優派）型號：N3776w-NT，37型LCDTV，面板顯示不良，已經變成底片圖案～

結 果～我不是還有說到一台，也是時有時無的問題嗎？那一台的相片搞到最後不知去向～是一台BenQ19吋的，就拆機測試都有電，組裝起來一回就沒電，再拆又 有電，就這樣一直拆裝拆裝…，搞得我焦頭爛耳的，最後還只是焊點裂錫的關係，只是你要是找不到它的話，永遠也無法完修它 ～過程中也是很精彩，只是～已經遺失那些照片，無法與眾網友分享～

來看這一台吧～

底下是它的外觀照：

主人送修來就有說了～是會閃爍～而且一啟動後就有！

我送電腦訊號測試老久也沒發生，後來乾脆送電視盒訊號讓它熱看看～時間點是在22分時候～

後來在近10分鐘後，這個頻道內出現故障的畫面，是這樣～有一處有拖影的現象～

只是轉換到別的頻道，就沒有拖影，回到這個頻道一樣會拖影～至於主人說的『閃爍』現象就是沒出現過～

本來想退修的～後來詢問主人，才知道他設定的畫素不同～越細緻的～越容易影響不穩定的LCD～

那就來拆機查檢吧～

內部狀況良好～統統沒有被動過～這是一手的維修喔～

這個按鍵排線設計，不是挺人性的～

這是它的內控制電路～

兩塊板子看起來都非常OKㄋ～

我做了一些處理～期望有排除問題點～熱了1～2個小時候～以為已經OK了～

各位晚安！

今天來看一台ASUS的20型，4：3尺寸面板的液晶螢幕～

走的是精品路線～來看它一些外觀照：

腳盤底座兼具的介面輸入位置：

你看『多貓』，底座還有電源指示燈的功能，啟動後會轉為藍燈，不過有一邊不會亮了～

這裡有它的動態故障影片，如：http://www.youtube.com/watch?v=ZxZeX3DVxdQ

靜態時～就是這樣的畫面！

這張內～那個銀色標籤側邊，有一個可以下按的圓按鈕，下按！腳盤可以收成如下的畫面～

 這個在當天送來的晚上，我已將它的故障排除，冷；熱機交替測試許多小時，都非常OK了～

不過！還沒查檢LCD本體內部～隔了一夜繼續來查檢機器內部～

解下腳架遮蓋～

可以看到要解除的螺絲，以及『DVI』；『D-SUB』訊號線連結進入主機內部的線路！

各位午安！

好久沒PO維修文了～

今天來看一台台北寄件維修的LCD，是以前的高檔貨，ASUS PW201，這型以前也有維修過一台，如：

無零件更換被退修的高級機種！ASUS（華碩）型號：PW201，送電無反應！

這一台～也不例外！一樣送電無反應～底下的維修過程，一起來看看～

這一台不像一般的LCD，尺寸大了一些，包裝上要多花點時間～

這是它背後的外觀，有許多介面～

它的出廠標貼：

主人來電有說，有先送原廠維修，結果～報了個4～5000元的維修費，～那～當然不要修了！

各位好～

本次維修實例─ASUS  VK191S，這已是第3次碰面，在第一回的維修中，由於更裝萬用驅動板與原機PI板，在電路設計上，有些許不同，導致在背光點燈的過程失敗，都是閃爍一下就熄滅，所以！第一次，最終就以將原機電路去除，全數都更換成萬用公板來交差完修，如：

ASUS(華碩）！型號：VK191，送電指示燈閃爍，不開機！

在這個星期，接連一台完修再來一台，都是一樣的故障現象（電源燈閃爍，不開機）第二次的維修過程也有不同的狀況，我想改變它的驅動板，藉此看看是不是因驅動板的關係，致使無法點亮背光，結果依然是一樣的狀況，哭哭～

來看看這第3台的維修經過～

都被我拍糊了，較清晰的外觀圖照，就請連結至第一台的維修實例～

這是它的故障現象：這裡有它的動態影像，如：http://www.youtube.com/watch?v=rIfk6vJSyig

要來拆機查檢了！這個遮蓋要先拆開～

這已不是一手維修了～

內部的電路分佈：

這塊PI板，上回已說過，不可能是它故障，非常完好的PI板說～

哈囉～大家好！

涼爽了幾天！放晴的太陽，只有一句話～熱斃了！

今天來看這一台：ASUS VW192D，為何是『詭異的』？聽我『用比！』啊....

底下是它的型號照：VW192D

以前有修過一型是叫：VW191S，如：

ASUS VW191S ； 191D暗屏(黑屏)事故！，各位可連結去回顧一下！

那麼它的閃屏故障現象，就應該要使用動態的來觀賞，請連結：

ASUS(華碩）型號：VW192d，顯示閃爍不停！

先前送電就好好的，還以為客戶的電腦出問題，並非是LCD，後來～大概是10來分後，開始是閃一下！再來就越頻繁的閃爍了！

我心中一直以為可能又是與191S一樣，燈管出問題？找來兩組燈管組，送電測試看看...

外接燈管是從來都沒有閃過，真的是內部燈管出問題嗎？

既然是這樣～

我想就先來區隔是面板？還是內部電路的問題？

取來公板組，換掉內部的電路板，試點～

詭異的來了～不會閃？
