Kao．atun LCD 液晶專修

各位早～

相信許多人都知道黃俊雄布袋戲裡的『史豔文』與『藏鏡人』，這回我來提一下這個劇中的另一個神秘角色，出場時都伴隨著那種恐怖的～弔詭的音樂…，那就是台灣布袋戲裡的『鐘樓怪人』─『祕雕～』大仔！一起看下去吧～

       這是一台在我看來超高級的機種！ASUS（華碩）型號：PG221，一看到是ASUS『P』開頭的，就知道它來頭不小，前幾個實例是：PW201，那已是高檔貨了，如：

台北寄件維修～ASUS（華碩）型號：PW201，送電無反應～

再來一台～ASUS（華碩）型號：PW201，送電無反應～

那這個『PG221』又會是怎樣？

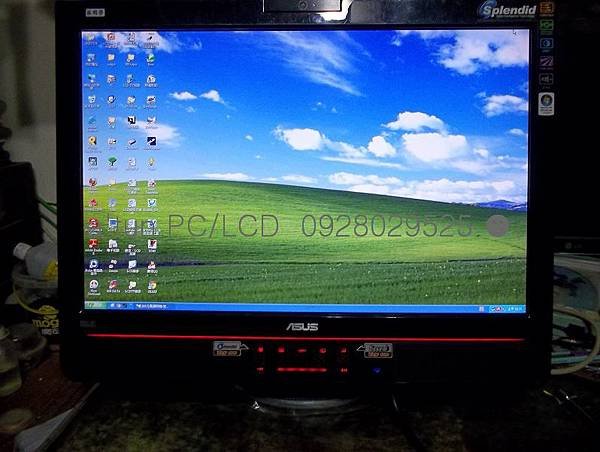

底下是它外觀照：

正面看來是差不多～與PW201一樣是採用鏡面的面板，只覺這按鍵調整部位較為寬大～

再來看看它的背後部位，『祕雕』再現～就是在指它的背後！

這就是它的後背，設計一個重低音音箱在腳座部位，你看起來如何？

這樣的角度，是不是與『祕雕大仔～』那個駝背的身影雷同？

你不會想問我說：唉！『祕雕大仔』是哪一位啊？

音源藉由這個大圓PIN口，轉入重低音箱內～

這個就是拆解下來的重低音箱兼腳座部位～

一送電啟動，有被它嚇到！

有一個不是『ASUS』的LOGO顯示出來，並伴隨著震撼的開機音樂！ 乎～真的是被它嚇了一跳說～

主人有先來電述說是：『會閃爍！在開機20幾分中後！』

只是我測試了許久，也不見有閃爍現象～

後來才在這個位置發現異常現象～

有時不出現～

有時就出現一條水平亮線絲，剛好在照片中間被LOGO遮到～再熱更久一點，就變成這樣，如：http://youtu.be/71URcvNI4Ig，有更多的水平亮線絲，一直往上移動～

來拆機查檢了～介面超多的！跟『PW201』一樣多！

已經拆過了～這不是一手的維修

這是它的內部構造，跟PW201一樣，都有一個超厚重的電路板鐵蓋！

剛剛先前就說了，按鍵板部位較為寬大～你看看～果然是很大的一塊！

這個晶片，應該是本機觸控按鍵板的控制晶片～

這裡是拆開鐵蓋後！內部的電路板圖照～

一切看起來都是良好的～這該從哪裡下手？

我來給它的主板加點重鹹～

得到以下的畫面，亮線絲增加了～滾動的速度也更為快速～

那麼它的動態狀態，如：http://youtu.be/wEnrObO1wl0

經過處理後再整夜的測試～已不再出現亮線絲移動現象，顯然我已抓到它的故障部位！

我再度拆機，你知道的，它要熱機後才會出現故障現象，我深怕像上回那個實例那樣，測試好久，結果整機組裝後還是一樣的狀態，所以我得將它組裝起來預熱，這～才能知道效果究竟為何？如：

acer（宏碁）型號：AL2723W，使用一段時間後會暗屏！

再度拆機，是為了將主板電源部位的平滑元件全數做更新～

當然～也是要來修整一下它的電源板～

這是最終完修時的整機電路板～

這邊是它啟動後按鍵板的顯示狀態～都是觸控開關～

觸控任何開關都會發出聲響，我是覺得有點吵啦～不過！可以設定觸控時不出聲音，若是要調整大小，除了使用上下鍵增減外，也可以使用中間部位的那個滑桿來做調整～

我至少預熱了兩天，確定在任何畫素內都是OK的，這才交差了事～

雖然～把這台高級機種，說成像『祕雕』大仔那樣痀僂的背後身影，可是一點都不影響正面使用LCD的功能，而且～這台螢幕說真的是我修過，內建音響組合最～最～最好的一台，就目前來講～

那價位ㄋ？各位可以網搜一下，比現在42吋的液晶電視還貴ㄋ～呼～

註：
關於『祕雕！』老大的事蹟，在下幫各位找了一下資料，如下連結：

本圖取自網路～
http://blog.xuite.net/hometax/kenny/52391730

http://tw01.org/profiles/blogs/da-jie-nu-huai-nian-de-bu-dai

提供參考，請多指教！
