各位晚安～

週日就這麼結束了～就不知在忙些什麼ㄋ？

今天來看一台液晶電視的維修，是CHIMEI（奇美）型號：DTL732E300～其外觀如下：

這是軍中的機器，你看看～只有發配使用日期，報廢的日期卻遙遙無期，故障了～要修復它繼續使用喔……

這是它的故障現象～稍微還可以看啦，只是都是紅通通的膚色～就皮膚顏色才會變成這樣，挺是奇怪～

來拆機查檢了～

奇美機器許多機種，都是一個固定樣式，從中間的小控制盒拆開，可以馬上看到它的主板及電源板～

上層的電路都不是想要查檢處，還得再往下層拆～

拔除所有線路，整盤統統解下～

要來查檢小鐵蓋內的終端顯示處理電路板

各位晚安～

天氣一直是冷颼颼～本以今年的冬天是不是已經結束了，呼呼～結果！還是一直冷個不停，還下著小雨，大家可得多留意自身保暖喔～

 今天晚上來看一台液晶電視的維修，是CHIMEI（奇美）這個廠牌，型號是：TL-37S2100D，各位看一下底下的圖照，是不是有點眼熟，這不是TECO（東元）、View Sonic（優派）常看到的機種嗎？怎麼奇美也有這一型的外觀，真正是『霧煞煞～』？如：

http://mypaper.pchome.com.tw/88182846/post/1326418104

http://mypaper.pchome.com.tw/88182846/post/1323530216

你看！真的是奇美耶～

這是它的故障現象：一切都是『白』的～

剛剛上述的維修實例，所以～其內部構造都是相同的～

這是本LCD TV使用的面板～

手法相同囉～解開控制電路鐵蓋～

尋找不良元件囉～

各位早！

天氣真的是冷到爆～全台灣稍微高一點的山脈，都紛紛下起雪來，那一天全台灣最低溫度出現在嘉義，只有6點多度…，不知何時？可能平地上也會降下白雪喔～我是既期待！又怕太冷了…受不了耶～

本日！來看一台液晶電視的維修，是一直最近都有碰到的CHIMEI（奇美）型號：DTL-742E500，如底下外觀：

常碰到的故障是 ─ 顯示不良！不過～這回不是的！

這是它的故障現象，送入市電理當亮起待機紅燈的，不過！你有看到的現在並沒有亮喔～

以前常說的，這一款背蓋分成兩個部份，可以先解下小背蓋，既可以來查看它的主板部位，與及電源板部位！

送電不亮待機燈！

先來查看它的電源板！

 我看到了一處電容爆凸處，也更新了～也在上板測試了～

你現在看到的～它的待機紅燈還是沒有亮起喔～所以！跟剛剛的爆電容是無關的，不要再打電話問我，是那些電容換完就好了嗎？請你看完整篇文章～

這個是電源板終端輸出，通往主機板的PIN端口～

你可以再下一張圖照裡看到，我所測量的部位，就是PIN端口的5Vs所在位置，電壓值是0V喔～也就是說它的待機電壓並未輸出～那當然不可能有待機的紅燈囉～

各位早！

好久沒有遇過，這冬天的季節裡，也下著這麼大的雨，溫度下降了許多，騎機車上班的網友們可要多多加強保暖，別著涼了喔～

今天來看一台電視的維修，是奇美廠牌，型號：DTL 742E500，這型以前修過幾台，外觀如底下～

這是它的故障現象～畫面『全白！』

以前遇過的故障現象，雖有白化現象，但是都有圖框、顏色存在，這回是『全白！』會是一樣的故障點嗎？值得我們繼續看下去～～～

來拆機查檢囉～

先解小蓋～再解大後蓋～

這是它的內部電路分佈～

除了白屏現象外，其他選台、聲音輸出都還是有動作！

我首選查檢位置依然鎖定在這塊小小電路板上！

這是經過查檢～整修～汰換後的圖照～你有看出上、下兩圖，不一樣之處嗎？

各位好～

快要接近下班時分，今天快要把那個『coco』賺起來了ㄋ，真是高興是吧！

今天來看這一台42型LCD TV的維修過程，看到標題有沒有覺得面熟？

是的！跟這一台是一模一樣的，如：

一樣的老問題～畫面顯示異常！

在一些顏色上，會有特亮的線絲閃爍著～

上回同機型的例子中都有說過了～直接下拉圖片！看看它的內部電路構造即可～

轉個邊～來到了這塊終端的處理顯示的板子上～

仔細的查量它～

解下此板，做更新～做汰換～

各位晚安！

經過一天『天兔』的亂踏，高雄這邊似乎沒什麼多大的風雨，看新聞裡的報導，更南部的恆春半島，及台東地區倒是有非常強大的風雨，希望大家都相安無事～

今日再來看一台液晶電視的維修，是CHIMEI（奇美）型號：N5327～

底下是它的外觀照：

這型已修過多台同型或是類似的機種，如：

本機的故障現象就是少見的外力造成～致使它送電無反應！變成不會類似上頭那些實例的故障現象一樣，所以～上了市電，連待機紅燈都沒亮起～這樣！當然別指望它能開機啟動囉～

來拆機查檢了～

看看這些控制電路，與先前的那些維修實例都是相同的～

來給它再次送電測量～確定的！並無待機的5V電壓輸出～

在以前的那些維修實例中，我曾經提過，最好它不要故障！因為它的背板的電路印刷是不透明的，這樣增加查檢上跑線路的困難度～

無奈的事，就被『雷公』親吻了，那還能怎樣？死給你看後～你也只好努力的用電錶來測量，這一焊點接下來是通往哪些焊點？真是『苦』啊～

這一塊電源板與一些外置電源 ─ 『Adapter』一樣，有個電源指示燈～

各位晚安！

相信各位有看到我將所有的網誌內的文章，全部集中於在本網誌內，來個集中火力～全力出擊～老實說！我並不是很熟悉這些網頁操作，先前一直是愚眛的～苦力的做複製的動作，越做越懶，而Blogger的匯出匯入功能鍵，又放在最不起眼的底層內～

唉～沒事！幹麼把blog關閉～

今天～來看一台42吋液晶的維修，是CHIMEI（奇美）廠牌，型號：DTL-742E500

底下是它的背後照：

送電啟動！下面都是它的顯示不良現象～

有些圖框的邊緣，會參雜著灰色的陰影！

這型的外殼～有許多廠牌使用，從中間的後蓋拆除，可以看到它的主板及電源板所在，用過這型外殼的機種，如：

TATUNG（大同）～型號：V42MAIF！42吋液晶電視，鬼影幢幢～～～

上頭的那些電路先不用理會！直接找進它最終端的電路～底下的這塊！

經過查量～汰換更新～

這些正常的畫面，看起來就是鮮艷許多！圖框內的人體，肉色就是肉色，不再灰～灰～灰～

在排除顯示不良的故障點後！

大家應該都知道的～要來整新～翻修～補強它的電力供應中心 ─ 電源板

依然是光鮮亮麗！正常顯示喔～

各位晚安～

今天看這一台47吋的液晶電視維修，這還是要客人自己載送，我家的小綠還是裝不下！

這是它的外觀照～這個機種與這型是相同的樣式，就差尺寸不同，如：

CHIMEI（奇美）～型號：42X7000D！開機暗屏維修記！

送電啟動有藍屏，而且還挺湛藍的！

再叫出選單～也是看不所以然～因為沒看過這型選單樣式～有看過也已經忘了這樣的色澤是否正確！

送入訊號，這也很難看出，不過～請注意一下它的黑色部位的頭髮～

這邊～在字幕上，你可以看出有些異樣，藍色的字體內，有不純正的灰色塊夾雜在內～

再看一下整體的畫面，這該看得出了吧～大體來說，這就是所謂深色部位顯示不良～

來拆機查檢了～

要先拆除它的視訊板～

咱各位～周六午安！愉快！

今天持續來看一台32吋液晶電視的維修，很奇怪！我維修中，真的較少遇到CHIMEI（奇美）的維修件，不知是這個廠牌較為耐用ㄋ？還是它銷售的數量較少？咱們就繼續看下去～

這是它的出廠標貼：很想問奇美，為何取了個『6000D』這麼大的一個號數，不知有何用意？

這是它的故障現象～

有一些色彩，以及它的影像圖框，不過就是整個『灰灰的～』

來拆機查檢了～

從機背看來，有一方型的控制電路盒～

裡面的電路分佈如下：

這個電路盒拆解完畢，才可以解下真正背後的大後蓋～

這樣才可以看到這個小鐵盒～

終於～得以解下這塊電路板～

我想測量一下所有電位點上的電壓如何？

各位早！

天氣持續的寒冷，大家得多多留意保暖，不過！我倒是希望這樣的天氣，能多幾天～

今天來看一台早期20型的；4:3的液晶電視，這是從網拍買下的，主人的網拍標題就這樣寫：『故障的20吋液晶電視，有燒焦味～』，跟它賭一把，玩一下～

底下是它的外觀照：

都有燒焦味了～不敢再先送電試機！

先來拆機查檢看看！底下是它的內部電路分佈：

這邊是電視最上層部位，當然也是最多灰塵的部位～

一定要先清理乾淨，再修下去～

我一直查找不到燒焦味的起火點～

鏡頭再拉近一點～這組燈管PIN口，有發黑的狀態～

燒毀的外觀如下圖：

經過查檢～線路導線亦無毀損現象，一切與這個實例是如出一轍的故障狀況，如：

各位好～這個時候應該是快要晚安了！

今天來看一台32吋早期的LCDTV～

是CHIMEI（奇美）型號：N5325，這個有多款姊妹品，有N5326；還有N5327，不知還有沒有別的型號，我遇到的就是這些型號～

底下是它的外觀照：

這是它的故障畫面，有亮背光，不過沒有影像，也有聲音，這是常說的『黑亮屏！』

『黑亮屏』在LCDTV的維修實例中是常碰到，各位可以在本Blog內，LCDTV維修篇內搜尋看看～剛好上一篇LCD的維修也是這個故障現象，大家可以比較看看～

來拆機查檢～

本機是壁掛式的，感覺這個壁掛鐵片還蠻時尚的～

這台的外型類似於這幾型：如：

CHIMEI（奇美）型號：N5327 LCDTV，啟動僅亮屏，沒有顯示畫面！

CHIMEI（奇美）- 32型LCDTV N5326有背光；開機無畫面！

內部的構造：

這台機器肯定是掛在房間內～

它的底部，已經形成一層棉絮的薄紗～

哈囉！大家午安～

今天來看一台不顯示影像的LCDTV，是CHIMEI（奇美）的廠牌～

說到這台，我可要好好的訴苦一下！完修後送回，主人一直跟我『盧』，本來只有三條直線而已，怎麼修回來變這麼多條？？？？？？

這個我就不知了，去載回，馬上就送電試機，馬上就有給它拍照存證了～如下：

未送電時拍的～這時就已有多條皺摺直線，豈只是3條而已？

POWER按鍵是失效的～狂按也無反應！

使用萬用遙控，是可以啟動，可惜～無畫面！只亮背光～

那些面板皺摺直線，在背光折射後，反射出紅光～主人就是再『盧』這個～

大家有圖為證，之前幾條線不用管了，載回送電測試點起來就是這個樣子，都還沒碰到機子ㄝ啦～

其實～上述現象是外偏光膜剝落的現象，這是面板上的問題，不在本次處理工作內，主人在我載回兩小時後，就來電詢問修好了沒，當時我也有告知，面板有 脫膜現象，完修是讓影像正常顯示，偏光膜的部份是沒有處理的，主人來電說明的故障現象也是『沒有影像』，而不是說偏光膜的問題～

既然還是要處理，那就來拆機查檢～

這個機器背影，各位有沒有印象，我曾經修過，如：

CHIMEI（奇美）- 32型LCDTV N5326有背光；開機無畫面！

剛好就差一個號碼～

這台的腳座要先從底下拆除～

內部的主要控制電路，跟N5326是一樣的，排列成一直線～

底下如：電源板；高壓板及主板～

大家好！今天是週日ㄋ！有出去走走嗎？昨天與一台Sony的TV混戰到凌晨4點多才睡覺！唉～！真是累人啊～！

今天來看一台27吋的老電視，聽主人說它早就壞了，曾送原廠過，說是面板故障，更換要價上萬吧？沒有聽得很清楚，當然不修！把它冰起來，最近另一台電視壞了，又想修它就來找我了！

底下是它的型號及外觀照：

來給它送電試點看看，順便拍一下故障畫面，ㄝ…『妹有熄掉ㄋ～』！不過！屏幕下邊近2/3的位置，看起來似有一較暗陳的部位！你看得出來嗎？

心中有底，就來拆吧！

這poly vision！不管27吋；30吋，大概都是用同樣的喇叭組吧？都是一個樣式！

如：http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1826&prev=2015&next=1779&l=f&fid=55

到這邊！我還沒拆到要維修的部位，螺絲已經一大堆了！我沒用電動起子很累人！

終於！終於！來到最底層了─ 面板

我期望只是它故障就好！

只是看了剛才上頭的故障畫面，若是它有問題！是很難能夠有那麼長的時間，撐到讓我再拿起相機來拍照，不過！我還是先來檢查它！我真的期望只是它出問題而已！

ㄟㄟ～！『毋通歐白想啦，嘿是無可能ㄟ代誌！』

再來就又要來拆面板了，靠～！粉大塊ㄋ，實在是不知拆了以後再組裝起來，還會是完好的嗎？不拆～！是沒辦法治療它，拆了！茲事體大！也不可能換面板 阿，退修！做白工ㄋ！阿～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

拆了吧！

大家晚安！

好久沒來PO維修文！都沒什麼特殊的故障狀況，或是不同的機種！

今天來看一台CHIMEI42吋的LCDTV：

底下是它的外觀照：

故障的狀況是這樣：

送電後待機燈（紅）有亮，啟動後轉為綠燈也正常，不過！面板不聽使喚，沒有亮；也沒有閃亮一下再暗屏。

是高壓壞還是主板壞；更或是電源板壞ㄋ？

猜～猜～猜～沒有用！

『羅賴肉』拿出來拆機查檢較實在啦～

第一塊先看到它的視訊板，一般較早機種是用視訊盒，這台直接整合進去機身內～

拆掉視訊板，才能再卸下後蓋。

底下是它全部的控制電路：

分別是電源板：

在不影響高雄天氣的米雷颱風裡，我們來欣賞這台壞很多的老液晶電視，聽說北部雨下很大！希望不會有什麼災害傳出啦！

底下是它的標貼與外型：

主人call我時，是說畫面很奇怪！會變色！說有叫新格的廠商來看過！是主板故障更換它要＄5000.coco，搜尋網路找到我，問我能不能修，能不能修要查過才知啊！只要面板沒壞都嗎能修好，只是維修金額多寡而已啊！

過了幾天！主人將電視送來，拜託我試看看把它修好！

我們來看看它的故障狀況：送電一測，亮一下就暗屏了！ㄝ！怎麼跟主人講的不同啊！

主人已走！先拆了再說：這是它的電源，採DC24V的adapter為其主要電力，這型與我以前回收那台enowa，30型的電視是同個模子出來的，如：http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1647&prev=1718&next=1532&l=f&fid=55。

我要直搗本機高壓板，拆！拆！拆！我再拆！真是很難拆！還在鐵板的下層，就右邊有網狀的那個！

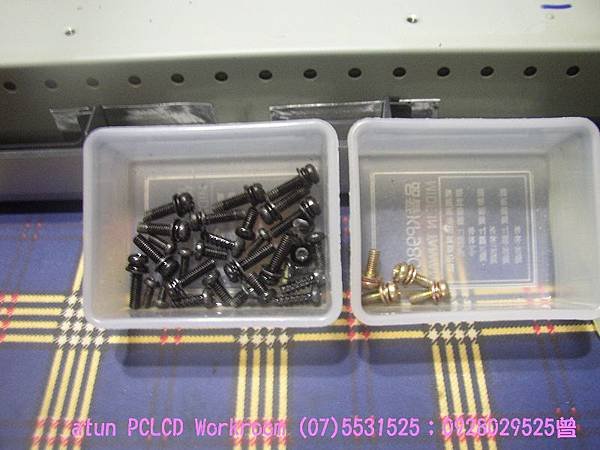

只拆一半！螺絲就這麼多！

在此同時！我也得將我那台Enowa電視拆開！因為我要它的高壓板，兩台都要拆到最裡面！唉！真正是苦啊！

嗨！大家好！

這幾天一直下雨！你被下煩了嗎！不過！溫度下降了好多，是涼爽多了！

今日來看一台大號的！42吋的！我少修過42吋的，這個CASE的兩天前，也有一台42吋的，是歌林的，壁掛式的，而且面板前面還貼一塊像我手指頭 厚的強化玻璃！靠！真是重啊！我是沒抬到！我夫妻倆和主人花了一番功夫，才上了車，回到家又搞了半天，才進了工作室！結果測試了兩；三個小時，主人說會閃 爍也沒發生，於是！我連任了白宮主人！

我夫妻倆結論是：42吋以上壁掛的，以後不要接好了，接到下面這台，我還猶豫了好久！問明是有腳座，這才去把它載回，ㄟ～！結果它輕多了！

來看看它的外觀與型號：

看到上面的第二張，會不會覺得很面熟！對啊！很像它大哥啦！如：http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2389&next=2338&l=f&fid=55，當時那台，我一直對它後蓋的通風設計讚譽有加！這42型的也是！尤其是！少了那個要用來固定控制電路的鐵蓋，還真的輕一半阿！

底下是它的故障現象：送電白屏！白屏下我們也可清楚看出，這塊面板已不是很均光！
