哈囉！大家午安～

今天來看一台不顯示影像的LCDTV，是CHIMEI（奇美）的廠牌～

說到這台，我可要好好的訴苦一下！完修後送回，主人一直跟我『盧』，本來只有三條直線而已，怎麼修回來變這麼多條？？？？？？

這個我就不知了，去載回，馬上就送電試機，馬上就有給它拍照存證了～如下：

未送電時拍的～這時就已有多條皺摺直線，豈只是3條而已？

POWER按鍵是失效的～狂按也無反應！

使用萬用遙控，是可以啟動，可惜～無畫面！只亮背光～

那些面板皺摺直線，在背光折射後，反射出紅光～主人就是再『盧』這個～

大家有圖為證，之前幾條線不用管了，載回送電測試點起來就是這個樣子，都還沒碰到機子ㄝ啦～

其實～上述現象是外偏光膜剝落的現象，這是面板上的問題，不在本次處理工作內，主人在我載回兩小時後，就來電詢問修好了沒，當時我也有告知，面板有 脫膜現象，完修是讓影像正常顯示，偏光膜的部份是沒有處理的，主人來電說明的故障現象也是『沒有影像』，而不是說偏光膜的問題～

既然還是要處理，那就來拆機查檢～

這個機器背影，各位有沒有印象，我曾經修過，如：

CHIMEI（奇美）- 32型LCDTV N5326有背光；開機無畫面！

剛好就差一個號碼～

這台的腳座要先從底下拆除～

內部的主要控制電路，跟N5326是一樣的，排列成一直線～

底下如：電源板；高壓板及主板～

一開始～我好像沒有進入狀況，竟然去測量高壓的啟動電壓，自己還說有電啊～真是『白痴！』，都有亮背光了，當然有電啊～阿蕪～你是會不會修啊？

這是主板的近照，我不是要處理它，只是要處理的地方，一定要先經過它～等一會也是要拆除它，不然也無法測試～

於是乎～要把這一大推線路拆除～

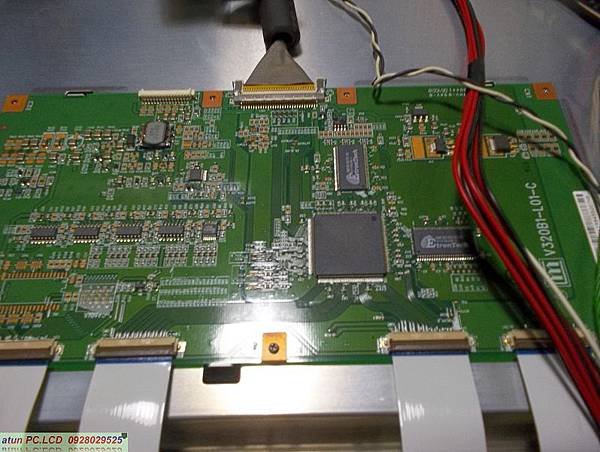

這才可以看到本機的TCON，我就是要處理這塊～

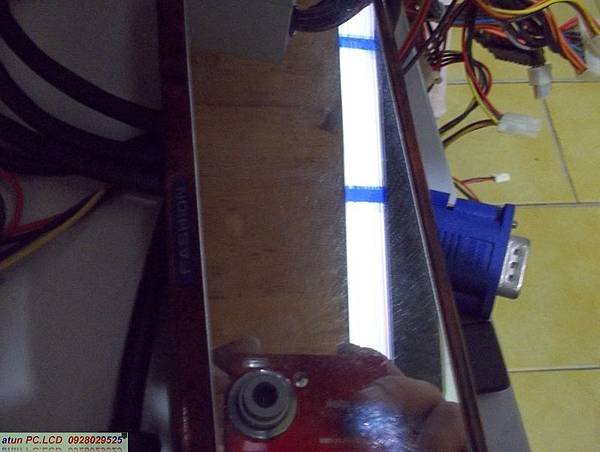

經過一番處理，照妖鏡內，已經有圖案顯示了～

TCON的保護鐵蓋還不能蓋上，只能先這樣擺著來預熱～

當我將電路板組裝回原貌後，再次的測試時，你看看照妖鏡的畫面，看來好像只是一堆色彩直線條，就像先前那台N5326的故障現象一樣～阿！剛剛不是還好好的嗎？

又重新再來一遍～這回就又正常了！

我一直一邊組裝一個步驟就測試一次訊號，直到一切都是OK～

接下來～要再來查檢它的電源板～這個組裝挺費事的，有許多鐵板保護著它～

跟上回的N5326一模一樣的印刷電路板～還是那一句話，這個要是掛了，要跑線路就苦了～

剛剛先前送電試機，不是說，那個POWER鍵沒有作用，收工前～也一並將它更新，不然～那個電源指示燈都快要亮不起來了，你看看下下一張，啟動後的綠燈亮得不得了～

開始預熱試機了～底下那些圖照，是我們台灣有線電視新聞網，在這個時段上，各台的新聞主播，你們說：哪一個比較漂亮啊？

至於～那個外偏光膜故障的情形，在影像顯示後其實是還OK的，不過這些都是在攝影棚內的畫面，要是觀賞電影台的節目，那真的就非得改善不可了～時機歹歹！加減使用了～

提供參考，請多指教！
