各位晚安～

今天來看一台筆電面板的更新～

是ASUS（華碩）型號：A52J，15.6吋液晶面板～這型15.6吋的尺寸，有一點模糊，因為有用CCFL為背光的液晶，也有用以LED為背光的液晶，若是拆開A；B蓋，有看到內有高壓條，那就慘了！

正所謂『物以稀為貴』，你是知道的，以『CCFL（冷陰極燈管）』為背光的面板，現～已是停產多年，你還要用它的話，有些尺寸是有，但是～新；舊就不一定，而且即使是二手的，還比新的LED為背光的液晶還要貴，跟現在市面上的記憶體模組是一樣的性質啦～

這是它的出廠型號貼～

開機啟動～一切都是正常的！眼尖的網友你可以看到，顯示上有一快要一整條不平整黑帶的不良之處～

再拉近一點看～就在左邊邊處，瘀血了一整條～

上頭已經表明～若是拆開A；B蓋有發現高壓驅動條，那就得哭了～

無奈的事還是出現了～這不是高壓驅動板嗎？

以『CCFL』為背光的液晶，到最後大概都是使用這種30PIN，片插型的屏線～

找過了～原型的液晶已經貴到會說話～

商家建議將其改裝～也一道將『CCFL』為背光源，升級為以『LED』為背光源的液晶～既節省維修費用，又能減低耗電量，提增電池的續航力，呼呼～這不就是：『一兼二顧，摸蛤兼洗褲～』

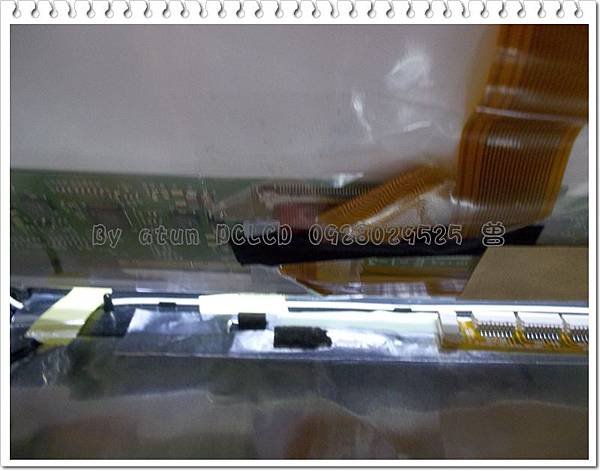

這上下兩張～分別為LED及CCFL背光液晶屏的屏線入口，怎麼看～就是不相像～那怎麼改？

我們不可能再去更改主機的屏線～

這個也不必太過煩惱啦～大陸市場大得不得了，早就有廠商開發轉接的屏口的排線，而且還適用多種品牌機種喔～就是底下你現在看到的這組軟排線～

先隨便給轉接屏線尬上～來試點看看！你看看這不是亮了嗎？

當然～整理這組屏線，變成最～最首要的重點工作



最後～這組萬用的高壓轉接PIN的模組，變成類似高壓模組，就安置在原來的位置，那是最剛好不過的囉～

OK～把液晶面板的支架通通尬回去～

這就是改裝完畢的現狀～你認為有哪裡？是跟原來不同的地方嗎？

已經更新；升級為LED的液晶，瘀血當然不見了～很新～很亮的液晶喔～



提供參考，請多指教！
