各位早安～

我喜歡po沒有維修過機種的維修實例，即使我已修了上千萬台LCD，對於未碰過的機台，能夠完修它，也是一件既興奮又有成就感的事情，這也是為何許多網友喜歡自行DIY的因故吧？

況且更需要來說明，給誰說明？當然是說給主人聽，給主人看看維修的過程，讓主人看了心安，而我也收的理得～一起來看下去…

主人包裝仔細～不過！並不是原型的保麗龍包裝，呼～像是擠得進去就好，我跟兒子抽了老半天，就是抽不出這台LCD，抽出來後，保麗龍也損壞，就是不知是擠進去就碎裂，還是我抽出時搞掛的？

是這個型號：2407WFPb，下一張是它的外觀～

我送電測試了～

底下是它的故障狀態，送電有亮啟動綠燈～就是沒看見它的無訊號輸入的Logo！而且連閃爍一下也沒有ㄋ～

因為已經被拆過～一下子就解開了後蓋！

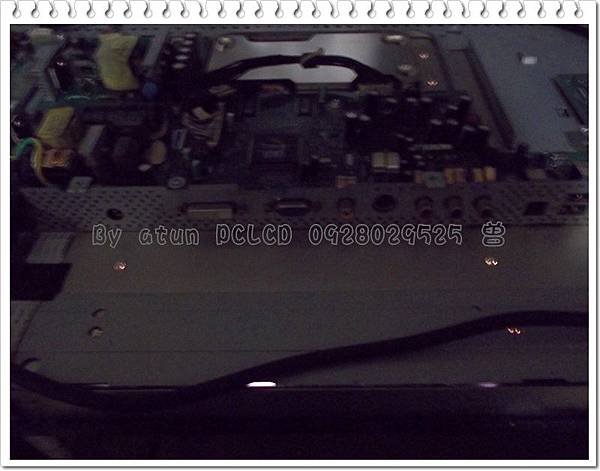

這是它的內部狀況，所以～後蓋一解下，一定是像現在這個形式，而不是所有的電路板都是裸露的，像上回acer  24吋那台就比較不適！如：

液晶螢幕維修～acer（宏碁）型號：AL2416W，不亮屏～

這是解下防塵保護蓋後的所有電路分佈，及各各獨照～

你可以看出～什麼名堂都沒有出現～都是完好的！

來給它測量一下！

測量什麼？就是高壓板的工作條件，什麼樣的工作條件？當然是要有工作電源，以及它的啟動訊號～

如下的兩張圖照：顯然所有的條件都有到位喔～

既然高壓板工作的所有條件都有到位，那問題就不是出在電源部位～

那就該解下這塊高壓板～看它～查它～修理它囉～

經過一番查檢～汰換～

你看看～可愛的無訊號輸入畫面已經出來見人了

排除故障點後，要來補強一下～加強一番它的重要焊點～

先讓它趴著預熱一陣子，先去吃個晚餐再說～

晚餐過後～已近一個小時，一切狀況都是良好的！當然是可以交差啦～

你認為我會這麼輕易的讓它走嗎？

那是不行的～

緊接著！要來查看必須翻修～更新的電源板！

我解下它高壓端電壓輸出的所有金山電容（雖然它並沒有爆凸）～

你看看～這是怎麼一回事？有一個已經在流汁ㄋ～

全數更新為NCC（KY）系列日系元件～

再除塵～再重點加強焊點～

OK了～統統完整的修復～

DELL的獨特Logo（會跑字幕），超大型OSD選單～

現在就用它在篇輯它的維修文，一切都是良好的～準備打道回府囉！

『深坑』！從名字來看，感覺是一個幽靜的神秘地方～這是我從沒去過的地方，下次有機會去瞧瞧～順便去找機器的主人─ 啊 KEN！

提供參考，請多指教！
