今天來看一台，昨天來高雄出差！順便帶過來維修的22吋BenQ（明基）LCD！

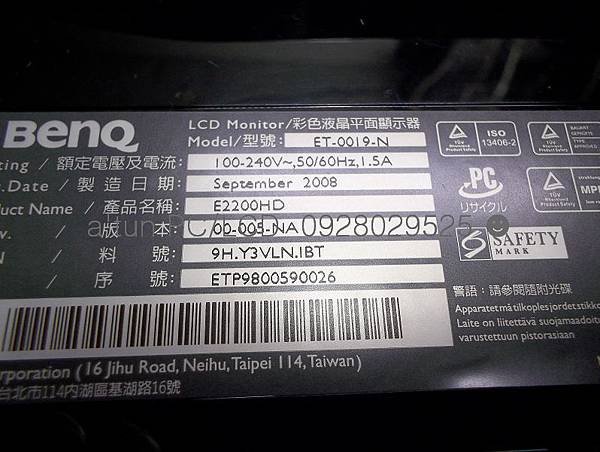

是這個型號：『E2200HD』

這是它的故障現象：送電了！按鍵無作用！

來拆機查檢了～

這個腳架螺絲遮蓋要先拆除～才能再拆解螺絲！

這型比較高檔一點，連『HDMI』介面也有～

卸下後蓋～我還是再送電測試一遍！

很多使用者，都會以為只是按鍵故障？

沒這回事喔～按了許久！幾近『狂』按喔！無效是也～

這是拆開後蓋後的內部構造～

我看到這個『LVDS』的軟排，讓我想起前些時候維修的那台『VG1921Wm』，這個跟那台的軟排是相同的～如：

View Sonic（優派）型號：VG1921Wm，啟動後黑亮屏維修！

這是內部兩個控制電路的背面，並無異樣～

來送電測量它的電壓～上回有一台，北部寄件維修的同型機種，也是這個現象，如：

新北市三重區寄件維修！BenQ（明碁），型號：E2200HD，送電無反應！

各位可以參考看看～相同故障現象，不同的故障點的情況～

所以～一開始就先測量～橋式整流後的高電壓有無到位？

如圖：是OK的～

再測一下終端輸出～兩個DC：5V也是有輸出～

把兩塊電路板再解下～正面看來也是沒有異樣！

測量一下～電壓有沒有過來主板的PIN上！

如圖：也是OK的～

看來是這個主板出了問題？那怎麼辦？

這個主板看來如新～也無吃重鹹部位？更不用說會有燒焦的地方囉～

經過查檢～汰舊更新～

啟動的電源指示綠燈已經亮起～

尬上面板測點看看～非常OK喔～

一切都已恢復正常～

接著來對PI板做整修～翻新～補強～

而主板的部位ㄋ～

工廠生產時『偷工～』，我維修時可不能『減料～』

再幫它多加一ㄎ，藉以更能有平穩的電位供給主板使用～

這才能組裝起來預熱～

提供參考，請多指教！
