各位～大家早安！

今天來看一台大尺寸的液晶螢幕維修過程～

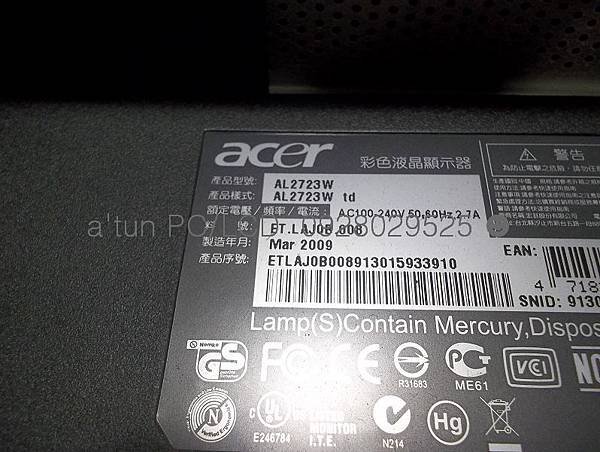

是acer（宏碁）型號：AL2723W，看到『2723』，你就該知道，它是27吋的液晶螢幕，不是LCDTV喔！

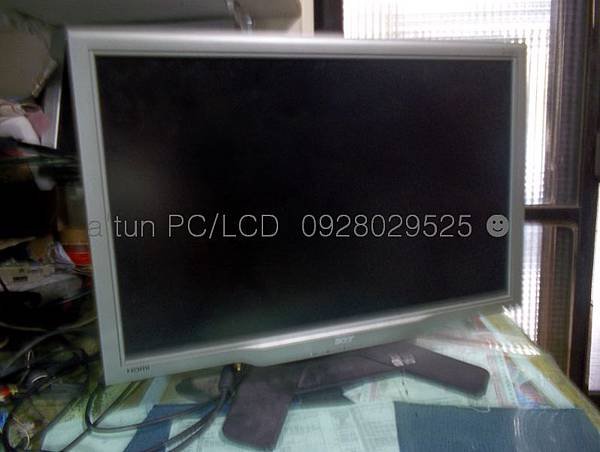

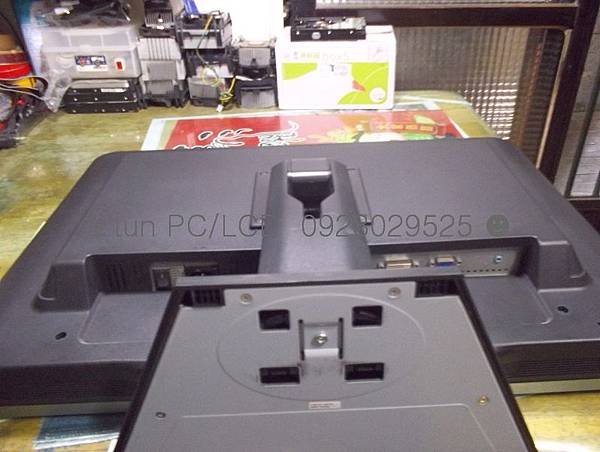

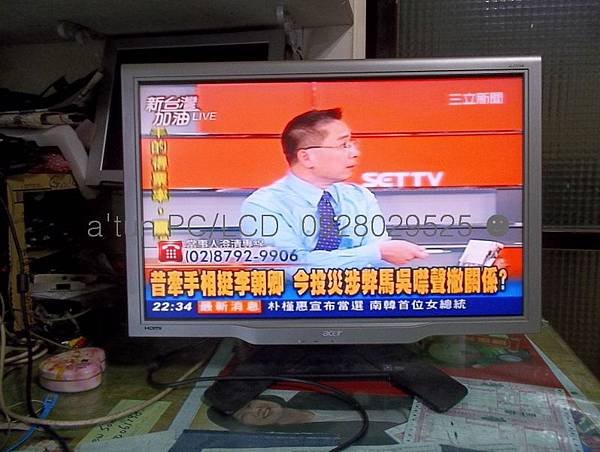

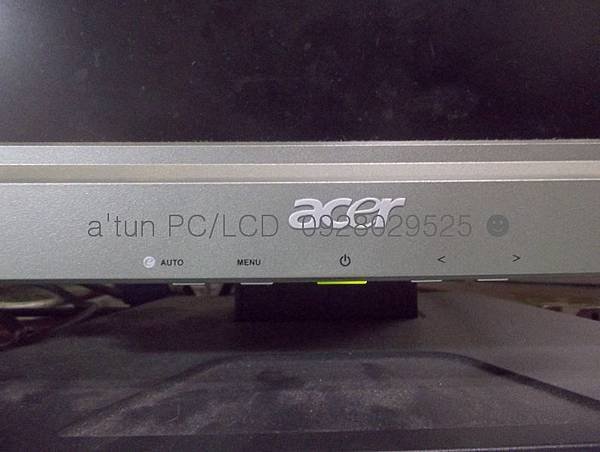

底下是它的外觀照：

與其它的acer AL....，是差不多的外觀，只是尺寸大了一點～

主人說：它啟動後大約過了30～40分鐘就熄滅，果然～當場測試也是有亮起！就讓它試機看看～

沒錯！就是主人說的時間點，它真的熄滅了～

主人也說：熄滅後再次啟動也是會亮屏，只是這回僅在短短的3～4分鐘內它就熄滅了～綜觀本機的故障現象把它歸類為：冷機啟動後可以點亮較長時間的背光，而熱機後就僅有短短的幾分鐘而已，就是這樣的故障狀態～

來拆機查檢了～

跟上回那台三星T260的一樣（如：愚蠢的～沒人性的～SAMSUNG（三星）型號：T260～冒煙了！

），我是覺得都是這麼大的尺寸了，機身前；後蓋的密合設計，實在不要再做有卡榫的設計，大尺寸的嗎～翻來覆去的總是不順手，萬一～一個不小心～真的有破損面板的顧忌，咱各位設計諸公諸婆，請也替維修者著想一下，更何況使用者也不是在第一次故障時，就會放棄維修～不是嗎？

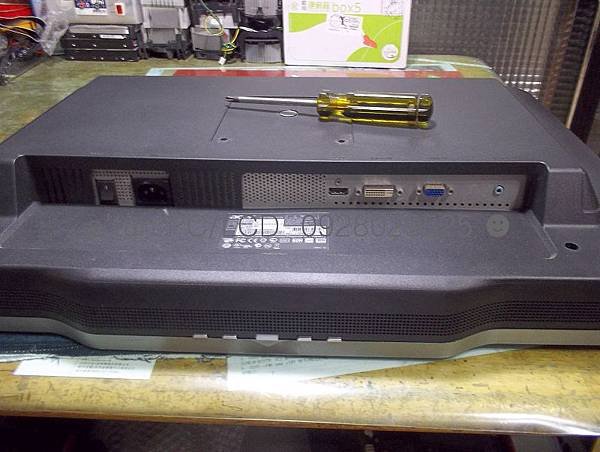

跟它翻了好久的時間，終於把它的後蓋卸下～

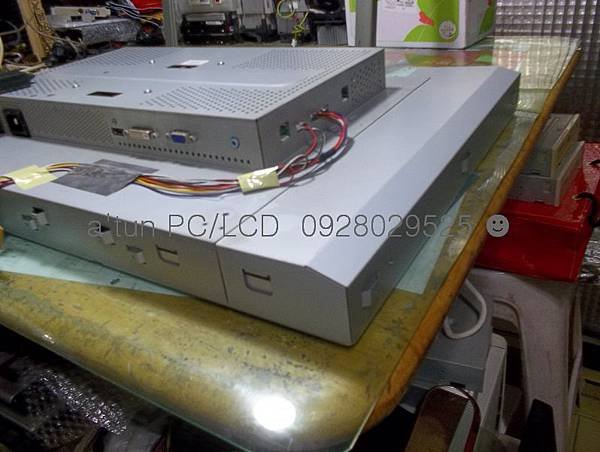

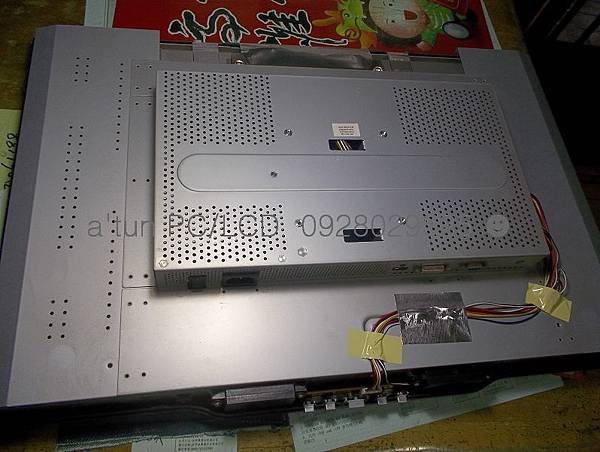

這個內部電路板的固定鐵蓋，其實也是蠻愚蠢的設計，說真的也沒有設計啦，就只是把原來固定17吋電路的方式再加大而已～

你看看！它浪費了多少金屬材料，也加重了整機的重量！多愚蠢啊～～～～～

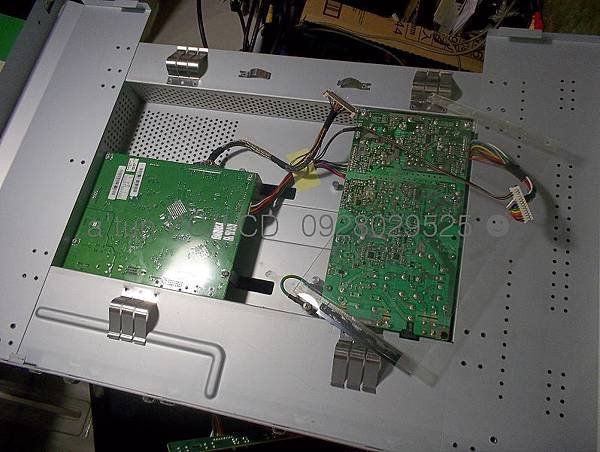

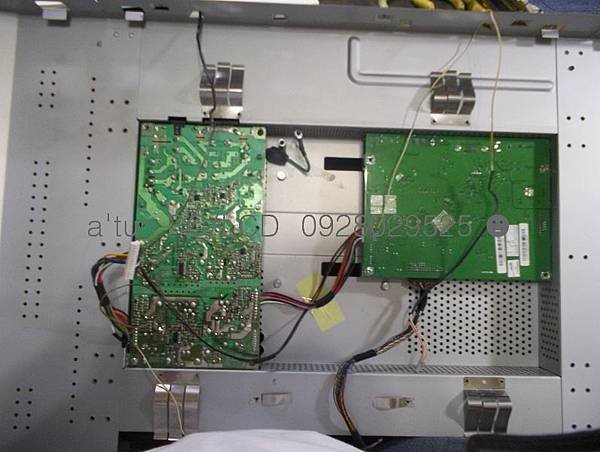

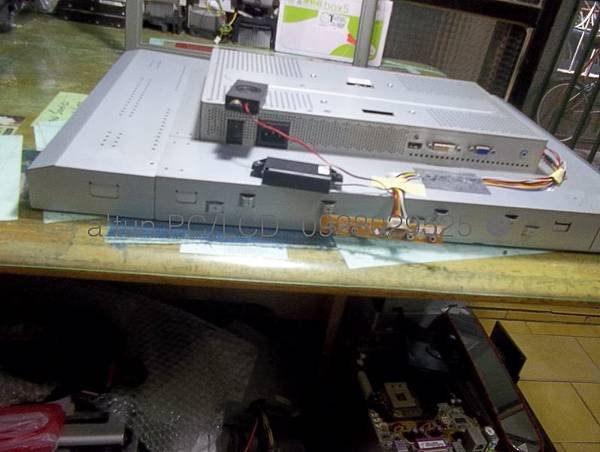

這麼大的鐵蓋，僅包覆著這兩塊電路板～

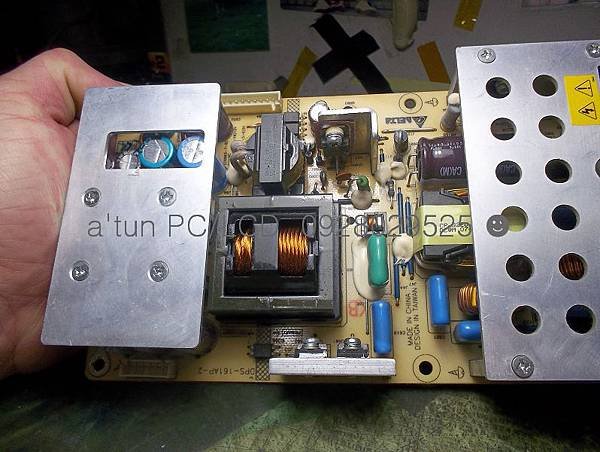

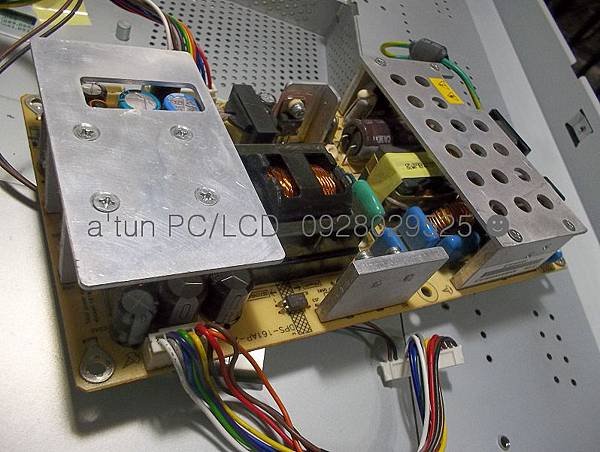

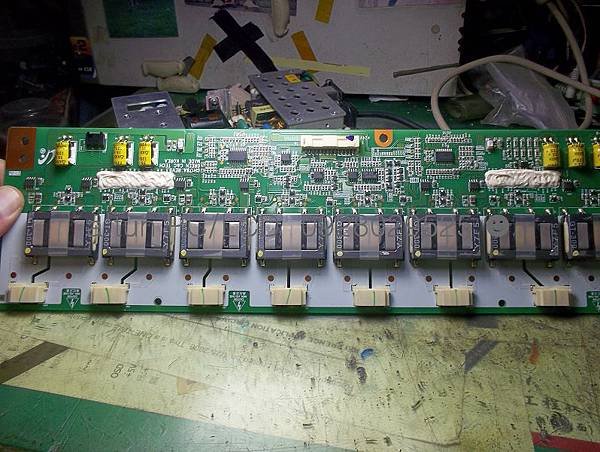

初看它的電源與高壓～並無任何不良的地方～

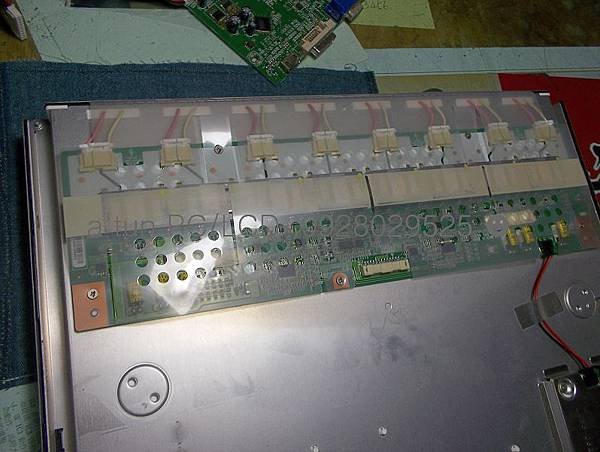

把它統統攤開來～重新在裸露的狀態下～再次送電測試～期能得知真正不亮背光的故障原因～

『望～啊！望～』『等～啊！等～』我開始唱起歌來了～

靠～過了一小時了ㄋ～它就是沒有熄掉～ㄢㄋ～麥ㄢ怎？

憑藉著以往經驗～

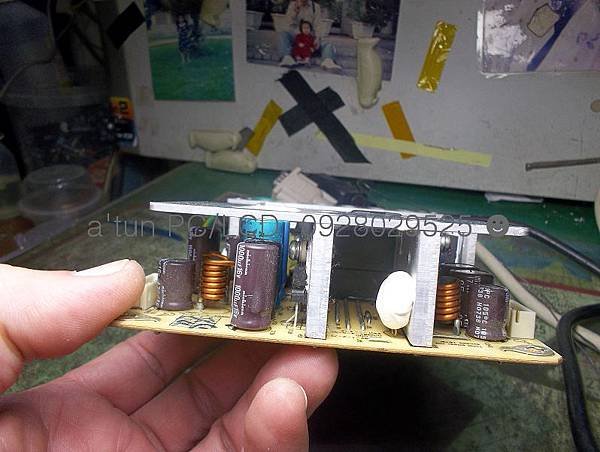

再次詳查它的電源～它的高壓～並且汰換一些可疑的零件～

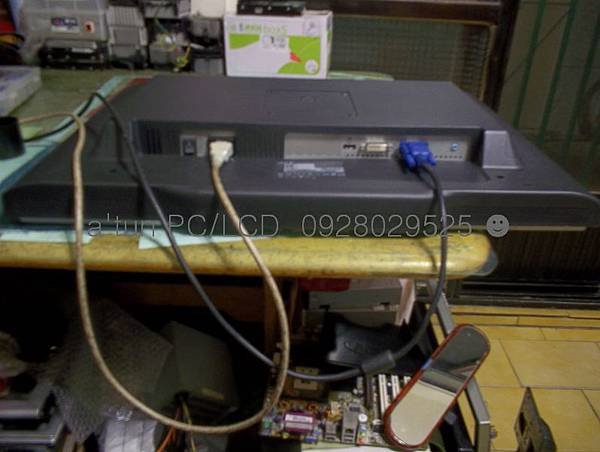

這回把它組裝起來（不加後蓋！）

我紀錄拍攝的時間點：18：44分～一直到了22：27分，夠久了也沒有再熄滅，看來似乎解決了問題點？

OK～將它的後蓋架上，整機組裝起來～繼續預熱下去！

上頭的整機預熱時間～

在最後宣告～逃不過死亡時間，還是在近40分鐘後暗屏（哭哭～）

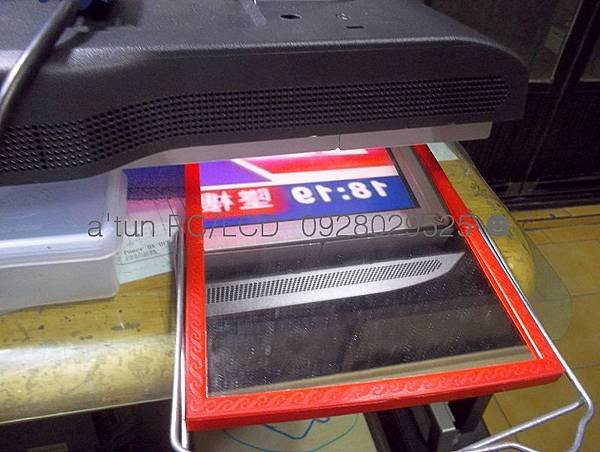

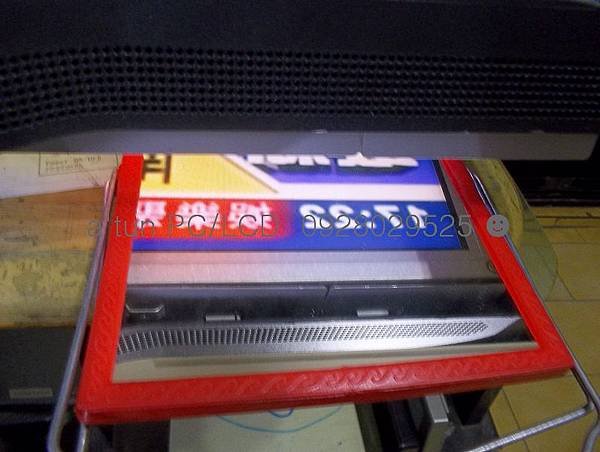

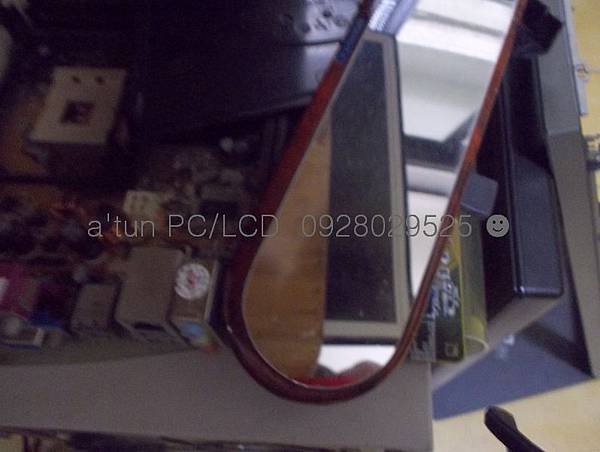

由於～必須整機蓋住，在密不通風情況下～故障才會顯現！我模擬了幾種方式，差一點拿『腳桶』來給它蓋住，最後如底下這般狀態～可以讓它的故障顯現出來～

等待故障是慢長的～看看時間已經凌晨1點多了～要讓它再次暗屏，也要等到兩點多了～

終於它熄滅了～我也累了～

雖然～上述的模擬狀況可以讓它熄滅～只是這樣還是不能測量到電位？

到底是：啟動的點燈訊號沒來？還是高壓板的工作電壓消失了？還是根本是兩個條件都有到位，而是高壓板本身故障？量不到電壓啊～

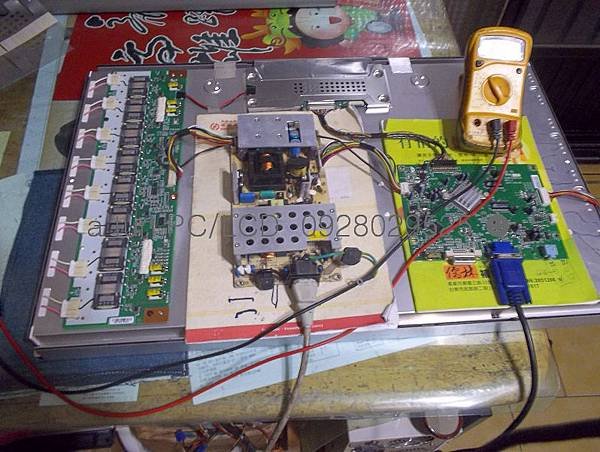

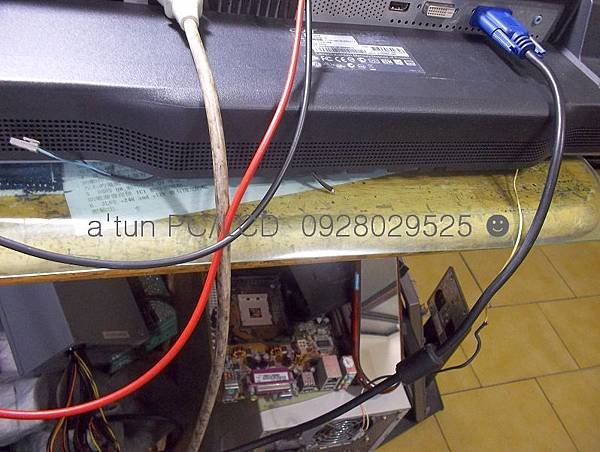

於是乎～將它們的電位接引線出來，再一次的送電等待故障狀態出現～

看看時間點～

這已是隔天再戰囉～真是累人啊～

 每更換一個零件，每次都要等待～實在苦啊～

看看底下的時間～這回已經通過了死亡交叉時間點了～

提供參考，請多指教！
