各位早～也不早了！

通常都先複製一些維修文到別的BLOG，再又回來YAHOO，PO設新的維修文章,搞一搞也就會是近午時分～

今日來看一台LCDTV的維修，是42吋的，其實！我的維修尺寸極限也是到這邊，再上去～除了小綠載不下以外，工作桌也擺不下！所以有時來電詢問的case，若是超過42吋，雖然很想跟它玩玩（其實也不好玩），還是都請客戶另請高明～真的擺不下～

像這一台42吋的，光是上；下車就有得搞了，這台LCDTV主人的小孩已是20幾歲的年輕力壯帥哥，呼呼～『Muscle』特多，一個人從大樓上抬下，靠！不知羨煞多少美女～我也很崇拜ㄋ！

一起來看看它的狀況：

送電一測，真的是白屏～

叫出選單，有顯示，只是不清晰，色澤也不對！

送入『tuner』訊號～

快要看不見了，比上回那台『TATUNG』還要嚴重，不然你連結去比較，如：

TATUNG（大同）～型號：V42MAIF！42吋液晶電視，鬼影幢幢～～～～～～

來拆機查檢了～

97年出廠，保固標貼還沒被動過，已經不錯了～

我必須說～這個腳座實在是有夠大，42吋的都那麼大了，不曉得46吋的；56吋的有多大，實在不敢領教～

解下後蓋，內部清清爽爽～

不過～這回還要再拆，這一層沒有我要修的板子～

要往下一層還有得拆～先再解下主板的保護盒！所以～整個LCDTV的控制電路就如下圖所示：

主板近照；電源板近照～

再來就是高壓板近照，42吋的LCDTV大部分都是兩塊高壓板，左右各一，共計40隻燈管作為背光源，基本上，這類型的LCDTV，個人覺得算得上是地球環保殺手了～

不知卸下幾隻螺絲，終於把整個電路板的鐵板卸下～真是根本呵呵～

上頭還在說『清清爽爽』的，最後！還是一堆線路～

我要解下這個鐵蓋下的電路板～～～～～～～～～～～～～～～～～

就是它～

本機面板的T-CON，就是控制面板顯示的類比訊號處理板（邏輯板）～

經過一番的奮戰，汰換故障零件，已經有了『血色』，不是紅的！是『藍的』喔！

處理這塊板子，一定要一次就更新成功，這個在最底層，若是僅為了測試，剛剛那塊整個電路板鐵板，你覺得這樣搬上搬下的～方便嗎？所以一定要查檢，焊接仔細，電路板鐵殼蓋上後，就不要再拆下～

這麼的藍，對照剛剛送電時的白屏～已經是OK了～

再來～

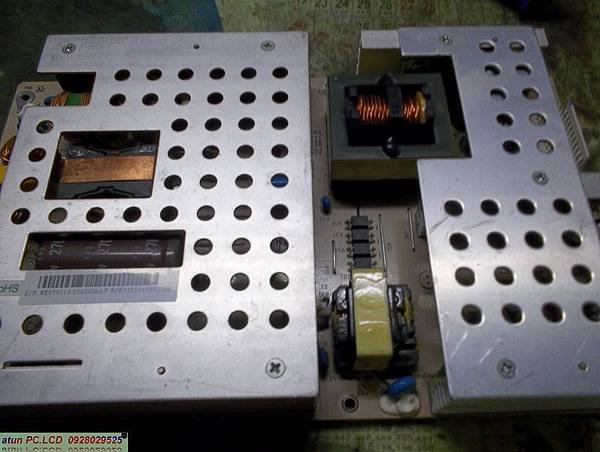

要再來處理這塊使用5年多的電源板～

一系列，全數更新為『NCC』的平滑電源零件～

再將加強的散熱板，補上散熱膏，藉以增強散熱效能～

再補強電源板背後焊點！

先趴著預熱一陣子再說～

不然螺絲實在太多了～

呼呼～有了血色！勇哥！都變年輕！變帥了！

每一個購物台的美女，皮膚都粉嫩粉嫩的喔～

提供參考，請多指教！
