眾網友~大家午安!

今天來看一台32吋的液晶電視!聽主人說,是家樂福特價時買的~

叫『HIPLUS』,中文叫『畫佳』!

以前很多廠牌都不知它的名稱,總是把它歸類為『白牌』,後來買了隻萬用遙控,這才明瞭,廠牌竟然這麼多,實在是嘆為觀止~

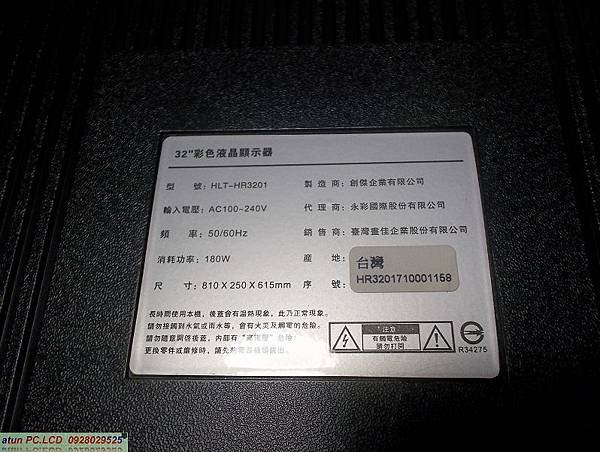

底下是它的外觀照:

 照片13 038

照片13 039

照片13 044

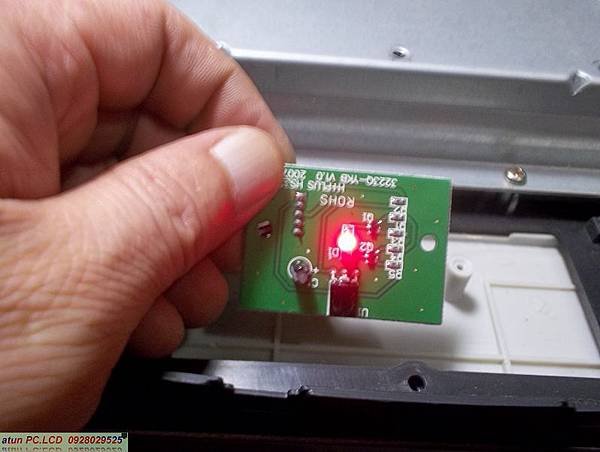

剛剛上頭那個『MARK』照,就是它的故障畫面,有送電!待機燈沒有亮!

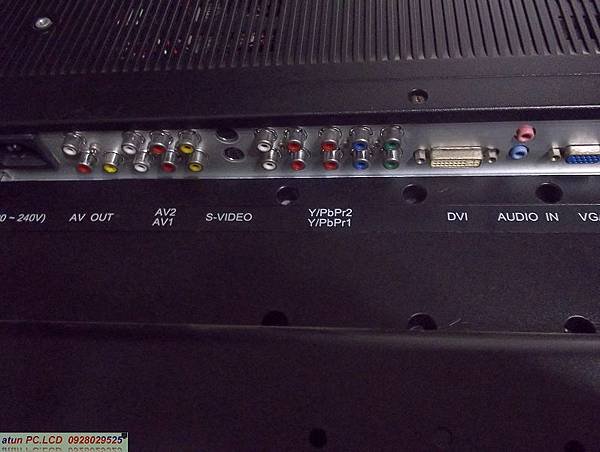

底下的畫面,看它的介面排列,感覺像是使用萬用的電視板來驅動的~不過好像高級許多,還有『DVI』的介面!

 照片13 041 照片13 043

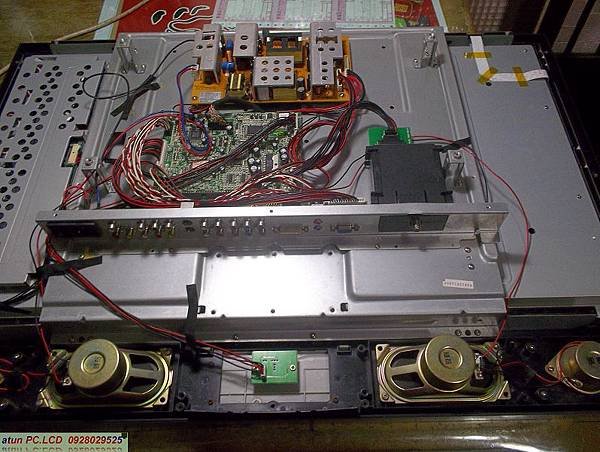

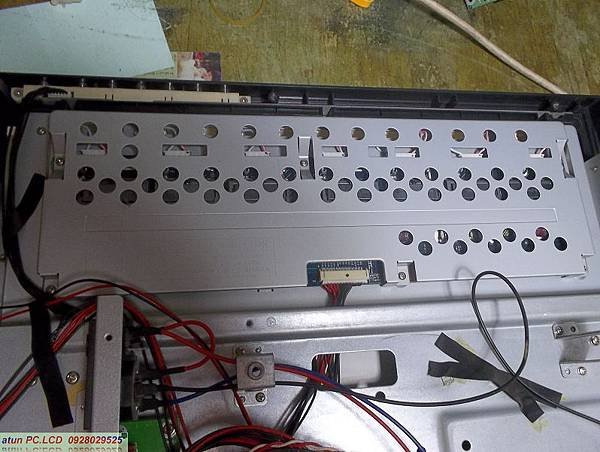

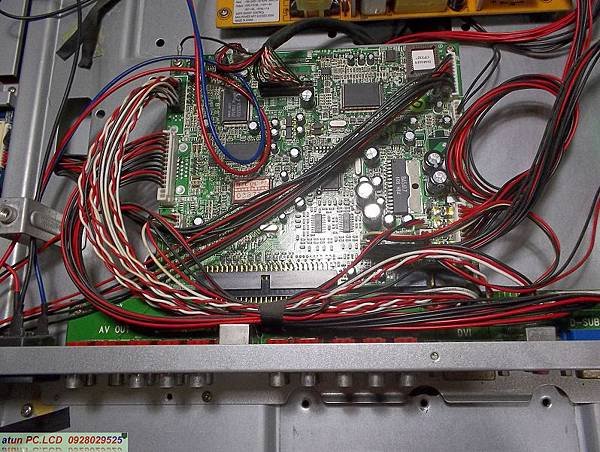

這是拆開後蓋的內部電路分佈:

照片13 045



看這一堆線,我就覺得挺嚇人的~

照片13 047

照片13 046

照片13 048



送電待機燈不亮~

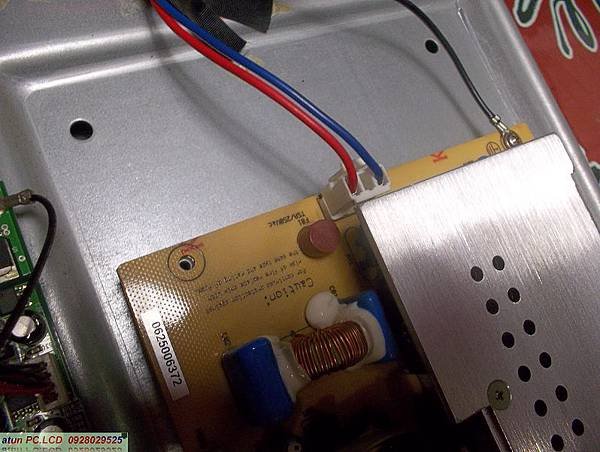

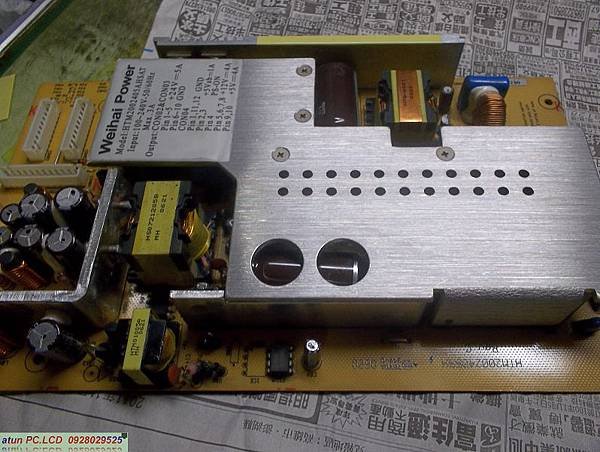

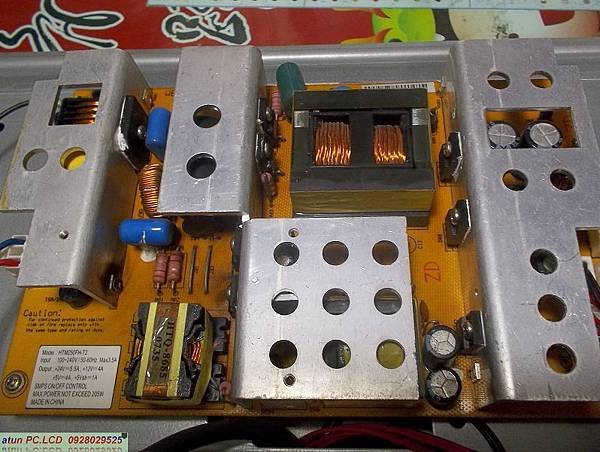

先來查看它的電源板,乍看下並無任何外傷~

 照片13 063

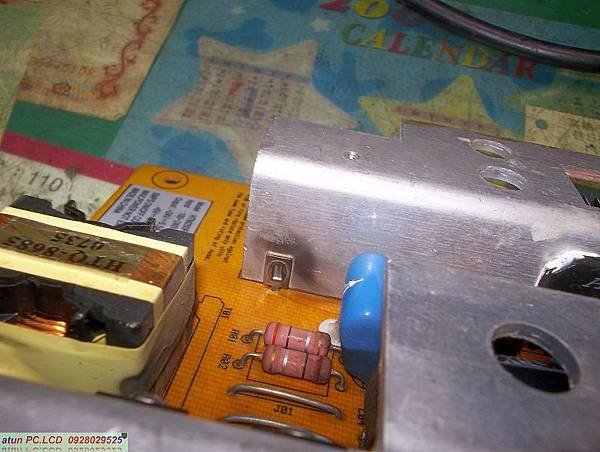

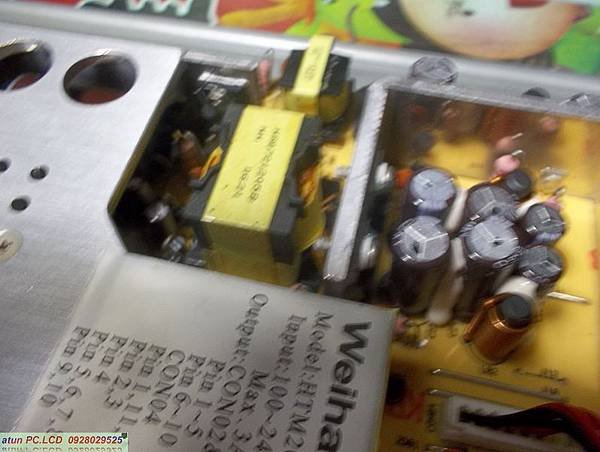

我先看到這裡燻黑了~

可是~這是散熱片,沒道理它會燒起來啊?

 照片13 074

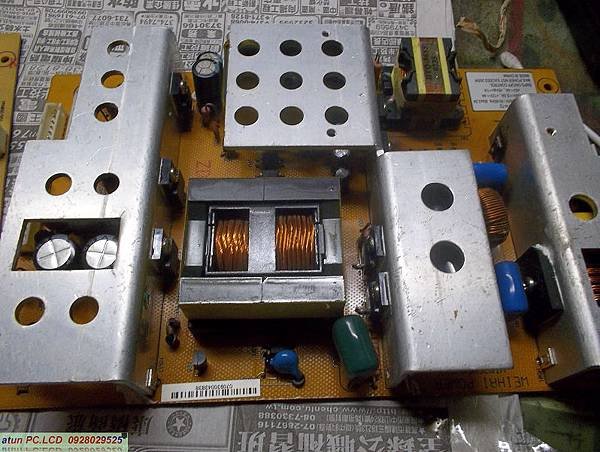

往它的對面一看~

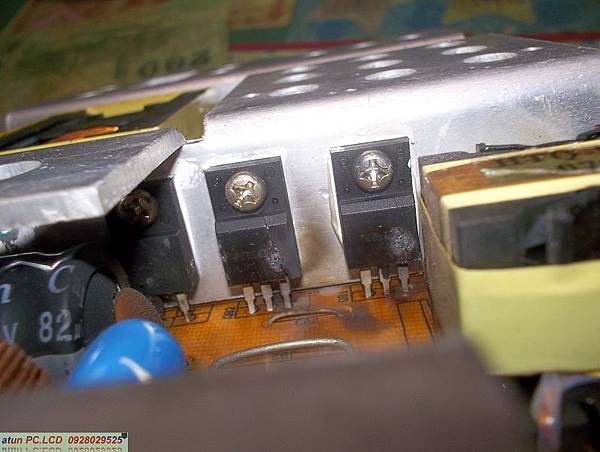

哇~兩個N通道的MOS,S極附近都已燒穿,這應該是爆裂開來的,不然怎麼會燒到對面去了~

誰有這麼大的能耐啊?應該是『雷神』吧!是不是『索爾』就不知道了~我們這邊應該管『他』叫『雷公』!

 照片13 077

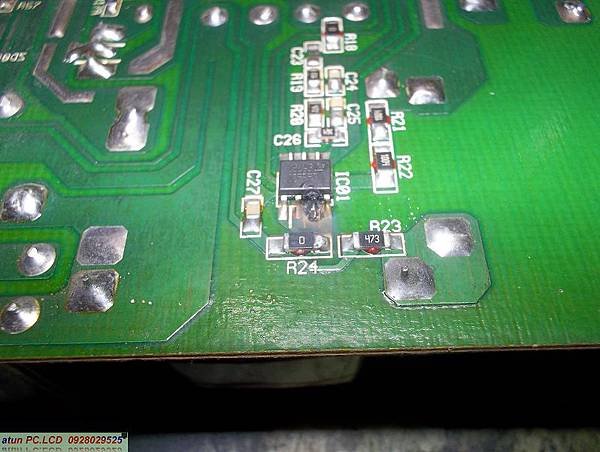

背板上~還有一ㄎ『PWM』的一隻腳位,也已燒到焦黑,看看剛剛N通道MOS情況,這ㄎ尚未查明資料的PWM的這隻腳,猜想應該是它GATE輸出的腳位吧?

照片13



先不要理它了!燒掉那麼多~

我有這麼一塊32吋的LCDTV  POWER  BD,它的輸出算是LCDTV通用的電位,就24V;12V;5V;5VSB~

 照片13 062

 照片13 057

    照片13 068

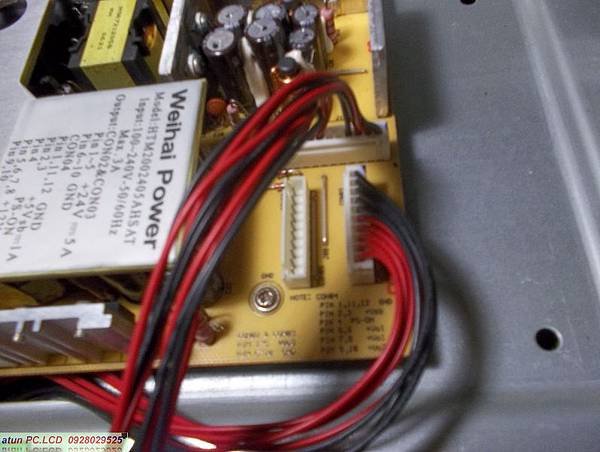

可惜的是~故障原板的輸出端,並無標示輸出電壓的腳位為何?只標示個+V1;+V2;+V3?

還好!還有一個有標示,那就是『+VSB』

 照片13 061



基本上~這是可以再跑一下線路,並藉由上頭使用的平滑元件來區分它的電位,很可惜~這塊電源板也不是第一次維修,那些平滑零件,已經在上一次維修時,都被更換成耐壓值相同東東~那怎麼分辨啊?哭哭!

照片13 067



再一次的抽絲剝繭,仔細的端詳再端詳~

我說不用它!那要用那一塊~

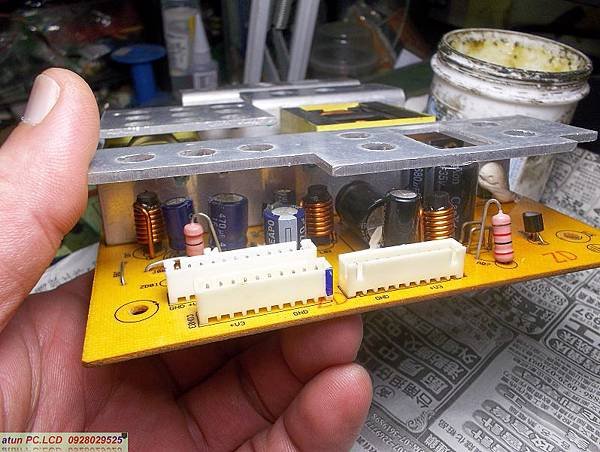

我的這塊電源板竟然固定的腳位與原機相同!DC24V最好分辨,也是相同,而且還不用跳線~

最後就僅剩DC12V;與DC5V,這可費了我許多的時間,推敲再推敲~~~~~~~~~~~~~~

 照片13 054

照片13 056



最後~我百分之百確定任何原機的線路,PIN腳,統統不用更換也不用跳線更不用加工,直接給它尬上去即可~

乎~終於~待機燈亮了!

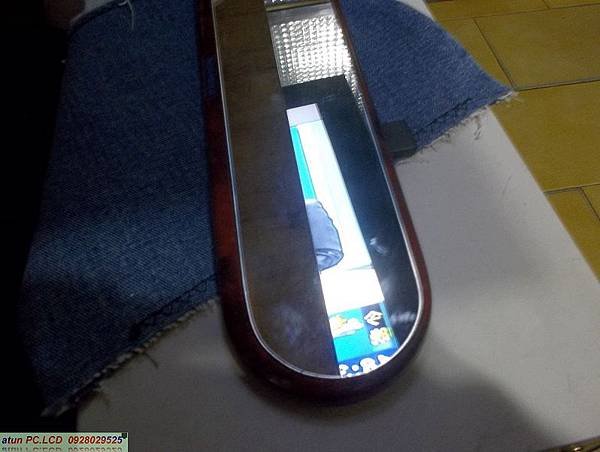

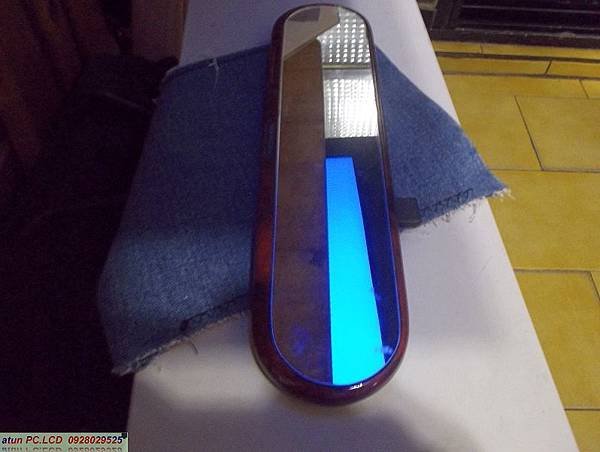

送入訊號~面板顯示也算正常!

照片13 052

照片13 058

照片13 059



我換上的這塊,所用的電源平滑零件都是『NCC』的,至今也都是健在,不用更換啦,唯一需要加強的,就是它的背面焊點~

 照片13 064

照片13 065

照片13 066



OK了~多麼合身的電源板~

 照片13 053



先前拆機時沒有察覺~此時重新組裝,突然看到這邊有些字跡,原來都是這台的維修記錄,唉~真是多災多難啊~

 照片13 070



OK了~期望這回主人可以用得長長久久~久久長長~

 照片13 071

照片13 073

提供參考,請多指教!

工作室地址高雄市鼓山區中華一路247巷5弄8

維修收送專線:(07)5531525;0928029525 曾先生

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~                              心送修~心使用!
