各位好！過完年轉眼又是週五，真是快！明天又要放假！ㄝ～剛剛聽說是要補假有上班！你可別忘了喔～

前天連續來了兩台acer的17吋LCD，我有發現！有越多主人拿17吋的LCD來維修，說真的！要是在尺寸上能夠接受！我一直覺得以前的LCD面板比較好說！也別太浪費啦！這一陣子啥費都要調漲，你能不省一點嗎？

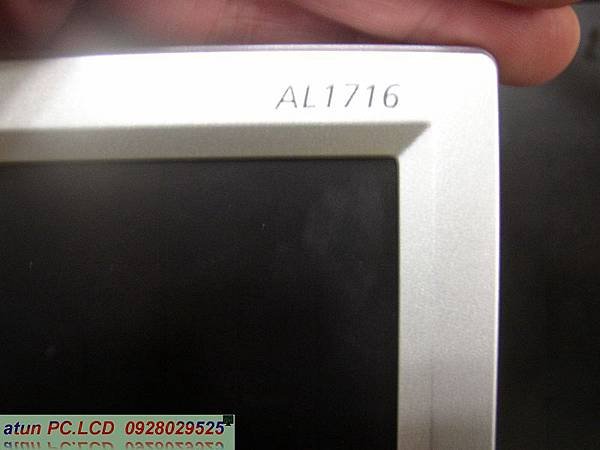

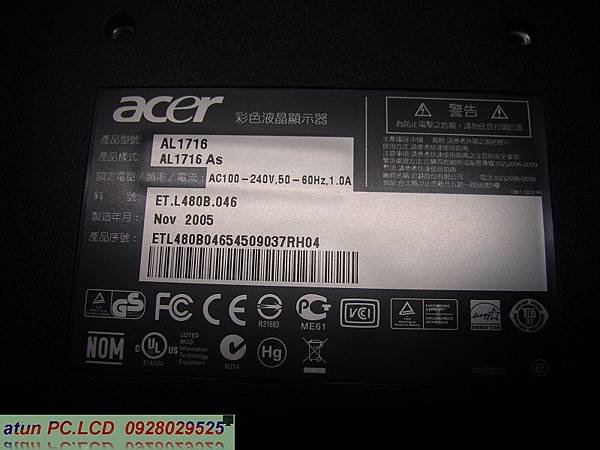

底下是它的型號外觀：

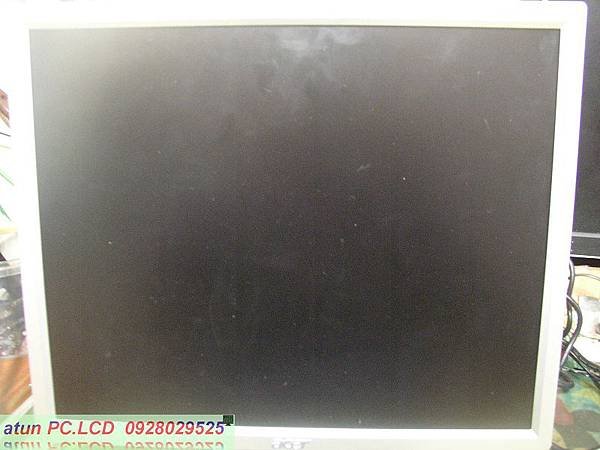

故障的現狀：送電了～電源指示燈沒動作！

看上面的那個電路盒，挺像優派VX系列的電路盒！

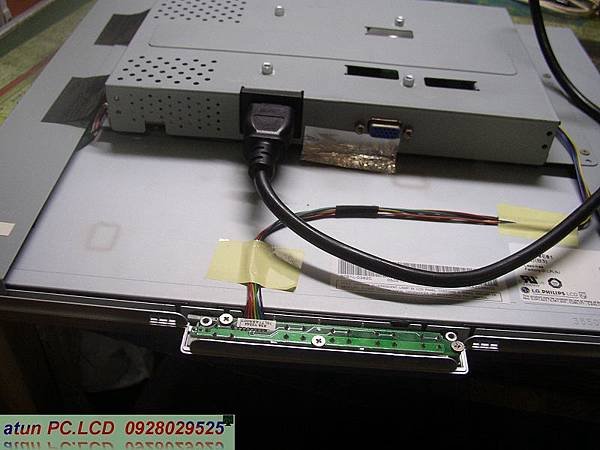

再往下看它的背板，這就不大像了！

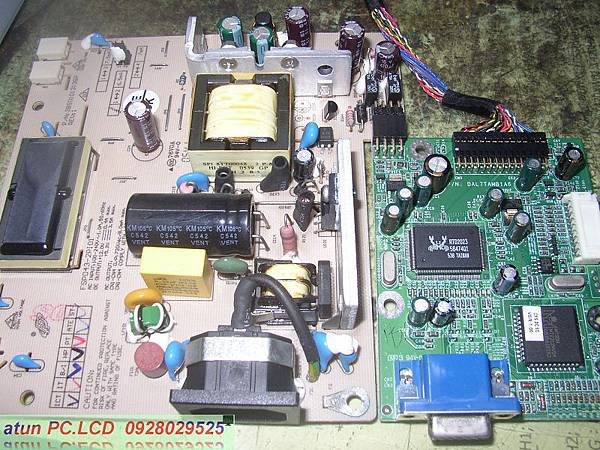

哇～！看起來～沒有什麼零件壞掉ㄋ！

來看看要怎樣來測量......................................................～

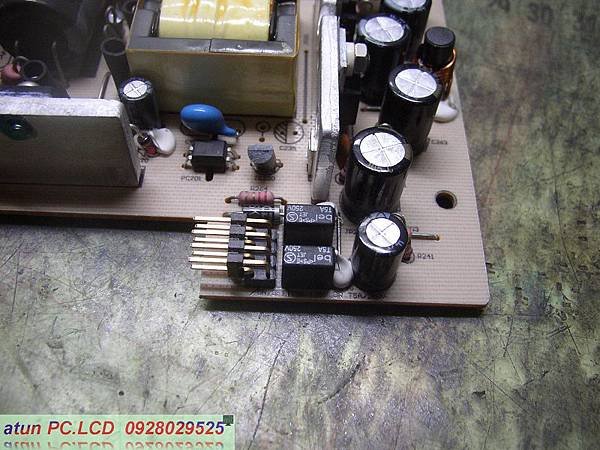

1.  這兩個Fuse先量量看！沒事ㄋ～

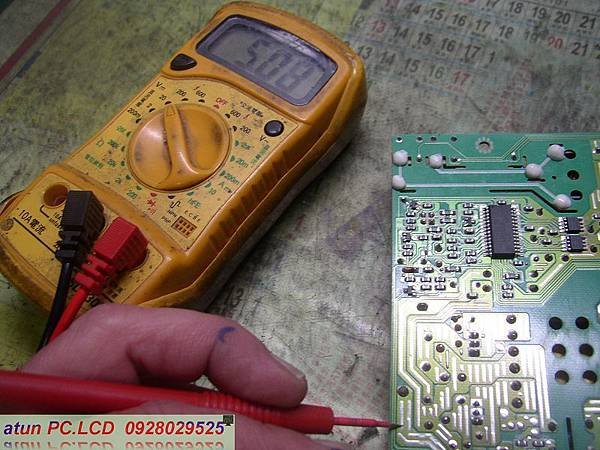

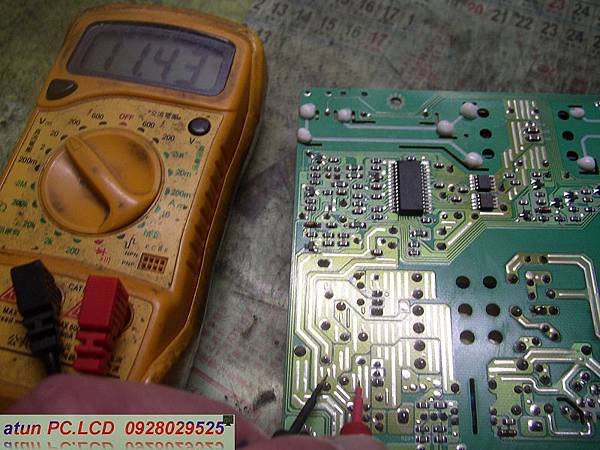

2.  來實際送電！測量單獨電源板的輸出如何？兩個主要輸出：5V；12V也都是OK的！

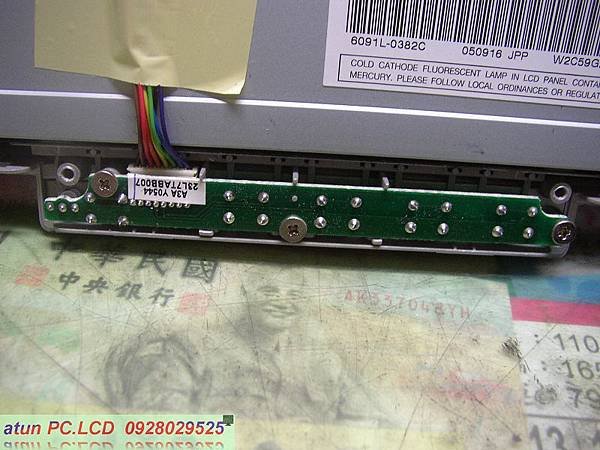

3.  眼光掃到這～

該不會是按鍵出問題吧？

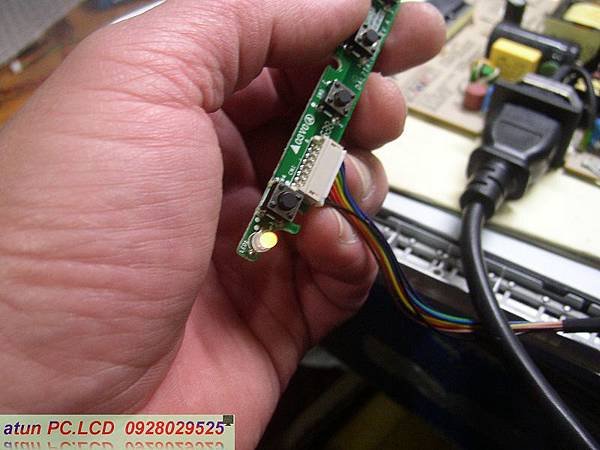

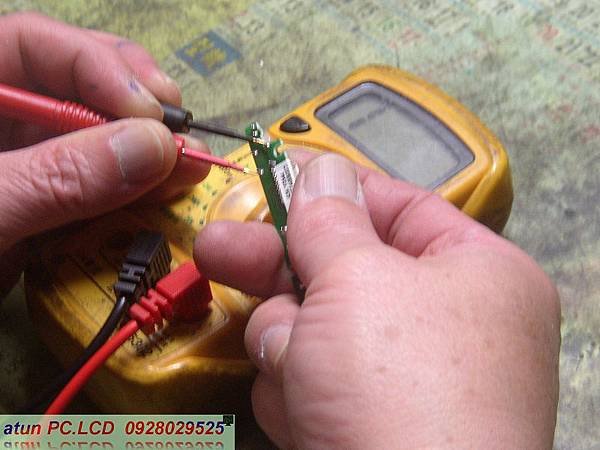

4.  把它卸下測量看看～

       按到手指斷了！電錶也沒反應！那是代表什麼？

我經常被液晶這一類的按鍵板氣到炸！以前不常換就算了！後來常換時，只有一句話『真XX的難換！』，尤其是這種雙面的電路板，就更是難了！

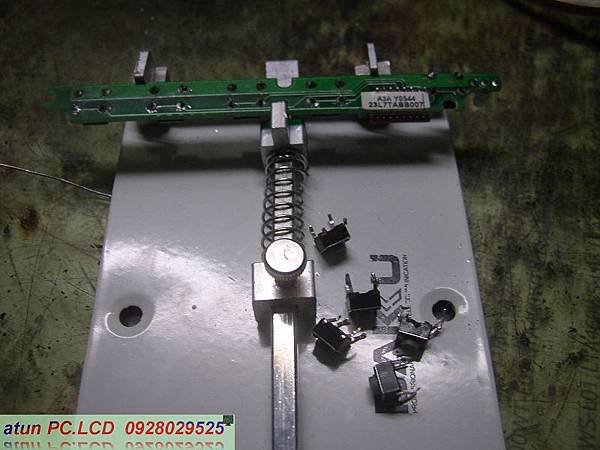

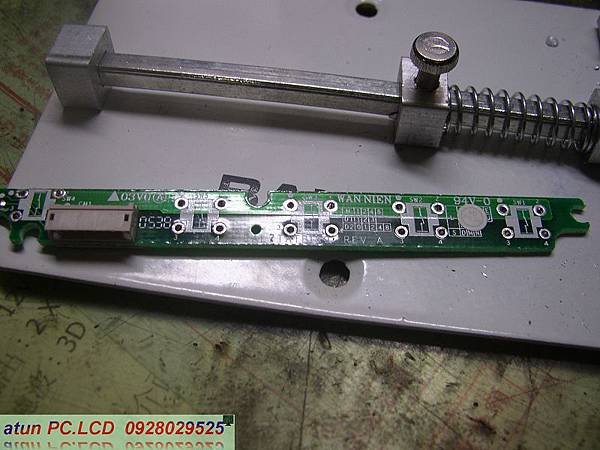

所以～又去買了底下這個夾小電路板的小平台，嘿嘿～還蠻好用的ㄋ～

5.   就這樣～把所有的按鍵全部更新！

這樣～指示燈終於有了反應！

你以為這樣已經完修了嗎？

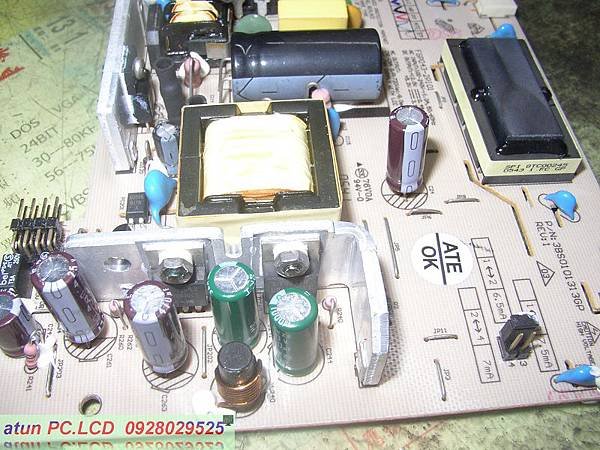

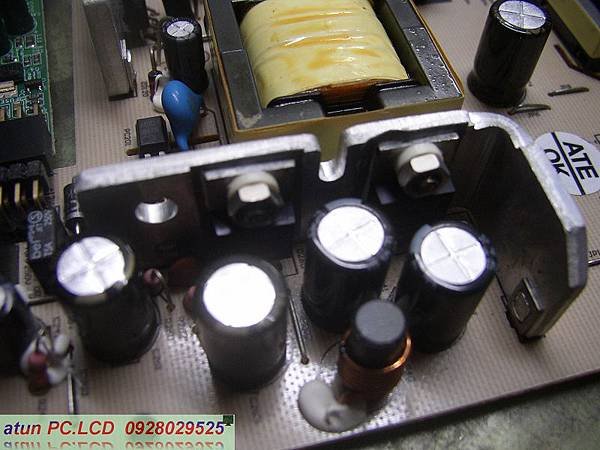

6.   不～不！這些PI板上的濾波元件，也要順道將它們全數更新喔！

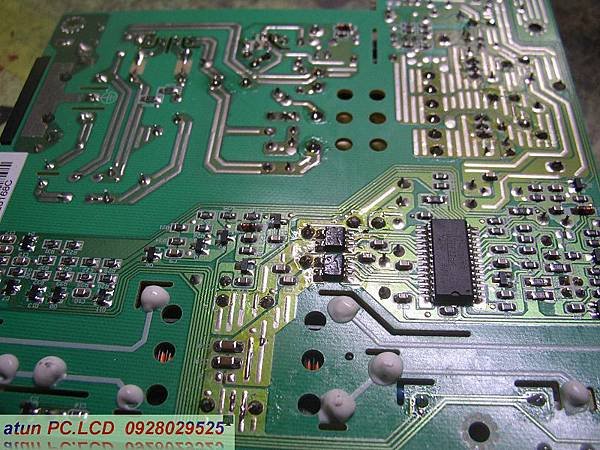

7.   當然～PI板背後的焊墊，一定要補強處理！

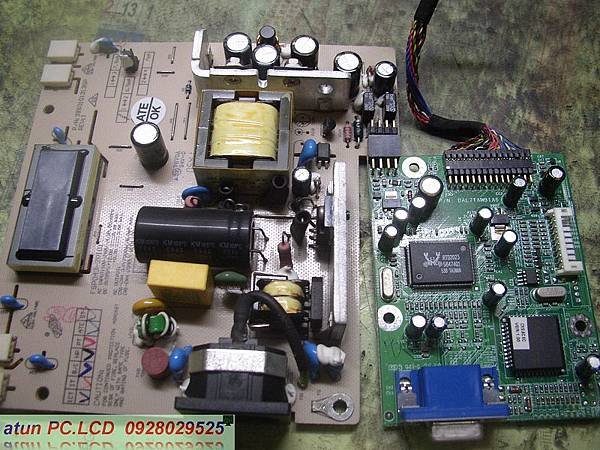

OK了！這就是處理完善的本機電路板！

先給它送電測試一下～背光有動作！

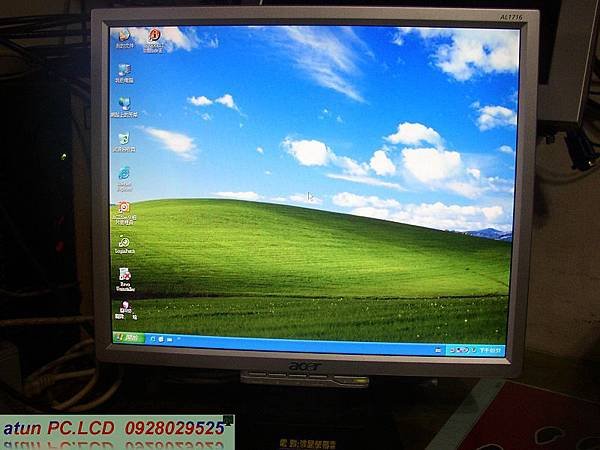

組裝起來也是OK喔～再給它用個3.4.............................～！應該是OK的了！

提供參考，請多指教！
