各位晚安！

今天晚上，來個加映第二場，來看另一台平板電腦，液晶面板破裂的更新過程，是ASUS（華碩）型號：TF300TG，300TG與300T外觀相同，但是內部的電路板卻大不相同喔～

這個在以前也有多個實例，如：

終於來到最裡面～

未啟動前～很明顯已經看到有碎裂的痕跡～



聽主人說～還可以開機～更可以觸摸只是顯示有瑕疵～想說把它換一換了～

裂成這樣～還可以觸摸，真是稀奇～

這是因為它是裂在液晶面板上的關係啦～假若是在觸摸面板上，就它的痕跡來說，應該就動不了了～雖然～碎裂的放射線狀態，看起來挺好看的,可是就是裂了，要使用它～還是得花coco來恢復原貌～

前些時候～不是提到所謂政府的經濟部，不給網路公司代轉支付寶嗎？

這個～就是在那些時候所接的case，唉～真是苦了我，也苦了主人，因為主人工作上須要用到它ㄋ～

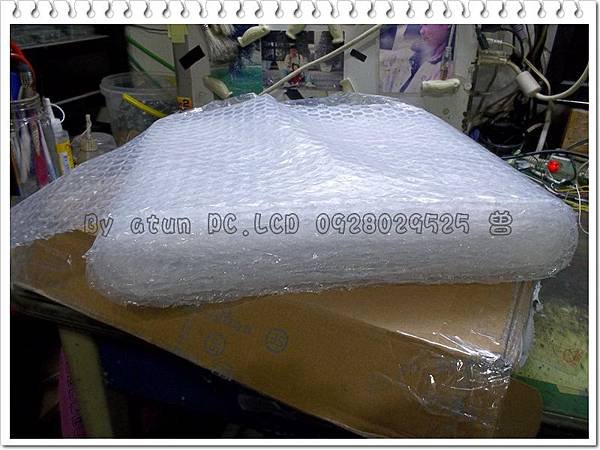

你看看！這上面貼了幾張運送的單據，外包盒裝也已變形，真正ㄟ害啦～



各位早安～

今天來看一台小型7吋平板電腦維修更新過程，是ASUS（華碩）的7吋平板，型號是：NEXUS ME370TG，底下是它的背後外觀照：

它的觸摸破裂，照片中好像看不出來～

我用紅色箭頭指引一下～

還可以開機～旋轉方向，可以找到解鎖的位置！ 所以便能進入系統～

因為有了裂痕，所以剛剛才說需要旋轉方向才能觸摸解鎖～

類似在這個方位中，會形成上半部無觸摸狀態，而下半部卻是動作良好的～

 這是解下的後背蓋：

另一個半部，就是本機器的所有重要部位囉～

給它來點特寫：大家就下拉看看～

各位午安～

持續來測試Blogger的編輯，只能說真的不夠熟悉～慢慢來適應它囉～

今天來看一台華碩二代平板，TF201液晶更換維修過程～

這是從外地寄件來維修的，主人也幫我取了個名字：叫做～『曾atun』，ㄟㄟ～隨便啦！只要能收到貨，都是OK的啦～

ㄝ～這個皮套不錯看ㄟ～挺可愛的！

包覆的內容物，本機器～ASUS（華碩）TF201～

這個觸摸屏的保護蓋也是不錯，所以～觸摸的狀況，至今一直是良好的 ～

但是ㄋ～它的液晶就不好了，開機後顯示的狀況如底下圖示，都已經白化到看不清～

這～就只能更換液晶，來拆機準備更換囉～TF201與TF700外型幾乎同外觀，是我覺得TF系列較難拆卸的平板～

不好拆！還是得拆～費盡千辛萬苦啦～

終於～將整機分離成兩個部位！

還沒完～

因為僅更換單一零件─ 液晶部位，所以～還得再拆離～分割觸摸屏與液晶屏～

再度努力的將它們再分離～並仔細的清除殘膠～

寄來的新屏～先來給它套上，僅做測試用～ 測試液晶的顯示狀況，測試觸摸的功能是否依舊滑順～結果！妳是有看到的囉～一切都是正常的喔～

上膠來正式尬上液晶～

OK了～恢復正常的顯示色彩～所有功能一切正常喔～

各位早～

那個譚美颱風已走，甩了許多雨下來，希望中；北部的網友們，都能夠安康，雖然高雄沒什麼多大的傷害，我倒是受到一點點小影響，我訂的貨已延遲了一天尚未到來～

今天來看一台平板電腦液晶破裂的更新過程～

這是從嘉義水林地區寄來維修的，ㄟㄟ～『水林！』我也是沒去過！改天有嘉義就進去走走～

主人在內部貼了張便條紙～說明兇手是誰？卻被我拍糊了～機器早已寄回主人府上，不過！便條紙還在我這～

給它補拍照一下：

就是被『小孩踏破！』，呼呼～這可是不幸中的大幸，還好小孩機靈～還好小孩體位較輕～若是換成被大人踩到，你想這台平板會變成怎樣？

白色的機殼～

下下一張這樣是拍不到正確的裂痕處～

應是被小孩踏到邊緣～還好只是在機器的邊緣～

液晶碎裂較好辦事～觸摸破了就非常難玩～

這是僅剩的總成～所謂的『觸摸加液晶』

這個還需要再刮除～才能分離～

再清除舊膠～

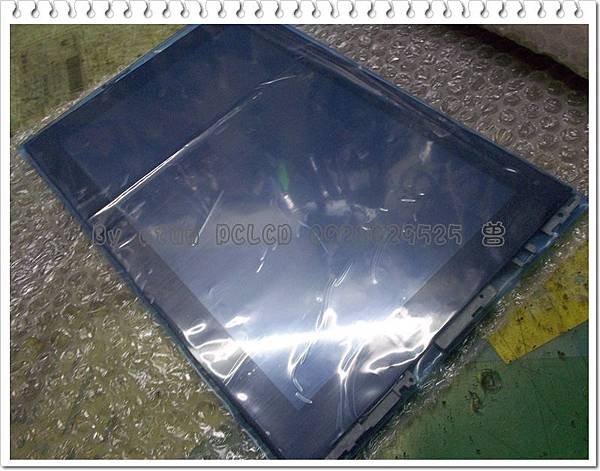

新的單液晶～

各位晚安～

週日有去哪走走嗎？這幾天高雄的天氣挺差的，中午的太陽，『毒熱』到不敢出門買東西吃～傍晚又會下起不營養的小雨～真是『爛』夏天氣候！

今天再來看一台週五完修的平板電腦，是ASUS（華碩）第一代變型金剛，TF101～

月初才剛換修了一台～如：

平板電腦維修～ASUS（華碩）型號：TF101，觸摸破裂更新維修～

這一台沒有哪裡破裂～不過～開機什麼畫面都沒有？到底有沒有啟動也不知道，沒有任何指示燈，這就第一代的設計～充了兩個小時電，啟動了按鍵還是沒有任何畫面？真是苦惱～

週邊的外框已經斷裂～解下外框後，斷裂更為嚴重！完修後還得再做『勞作』～

詢問了主人，原廠說有顯示，不過不是本機的～是另外再外接才有，我也啟用另外外接的面板來讓它顯示看看，果然～已經顯示正常了～還以為不能開機說～

先全部給他存封起來～等待料件到來～

3天後～料件已到！

開始準備『乾坤大挪移』，來搬家囉～

這是解下的本機主板的前：後照，非常畸形的主板說～

各位早～

今天再來延續上一篇所說的，讓我細胞死了幾十萬ㄎ的更新實例～

那就是本篇的主角─ ASUS（華碩）型號：TF300TG，多了一個『G』喔～

原先主人也不清楚是300T，還是什麼機型，只知外觀是相同的，我也是拆機後才知是300TG，這邊有篇以前更新過觸摸的實例，這才知道它是300TG，如：

平板電腦維修～ ASUS（華碩）Transformer Pad 型號：TF300TG，觸控板破裂更新實記！

看下一張圖照，也是與上個實例相同色系，外殼已經斷裂多處～

我看到了這個電源座充頭，已經銅銹班班，奉勸使用者們，手部潮濕～請盡量擦乾再使用平板,免得屆時故障，又嫌棄華碩的品質不夠『堅若磐石！』，這個就不應該了～

這是內部構造分佈～

這邊兩漲可以看到電路板有所不同，固定的螺絲也不一樣位置！

啟動的開關鍵，及音量調整大小鍵，也與TF300T的不同～

底下的觸控晶片模組以及『HDMI』介面的固定，也都是不同於300T

前篇說了，周一料件都已送達，繼續拆解下去，準備更新它的觸摸屏～

這是解下的控制電路模組前；後照～

這是僅剩的內陸那邊所說的『總成』～

你們看下一張，這個塑框固定支架，貼一張製造的日期，距今整整滿一年，這一次再更新，聽主人說，已經是第二次了，我也聽一些來電詢問的網友說，它的平板三個月內破了兩次……，實在是～～～，總之～各位要多多的小心啦～

各位早～

昨天一整天～我的細胞可能被殺死幾十萬個～接連兩天故障的維修件，都需要拆面板換燈管，你知道的，拆面板更換燈管，有一定損毀玻璃基板的機率存在，一定是戰戰兢兢，既緊張又刺激～

再來訂購的料件也都於週一陸續配送到來，於完修22吋LCD後，又開始著手處理本篇實例 ─  ASUS（華碩）TF700T，再來～還有一台更費事的TF300TG，你更知道的，拆卸平板依然是馬虎不得的，尤其是所有換裝的零件都是玻璃～你說我的 細胞，是不是該死掉幾十萬個，搞不好還不止ㄋ？

就讓我們先來看這一台 ─  ASUS（華碩），型號：TF700T的換裝過程～

底下是它的外觀照：

這型TF700T，我看來與早期的TF201，非常的相像～你可以連結去看看TF201長成怎樣～如：

平板電腦維修～ASUS（華碩）型號：TF201觸摸屏破裂，更新實記！見紅了～

這是正面觸摸的外觀～你一定看不出它的裂痕在哪邊？

這兩張都是它的裂痕所在～所以就有兩道長長的碎裂痕跡喔～

有了裂痕～會怎樣？

當然就是解不了鎖～因此ㄋ～就是不能用了！變成一塊方形的廢物～ㄟㄟ～我這不是在說廢話嘛～

想辦法來給它更新囉～

我解開平板後發現～這個充電頭的連桿！怎麼卡在液晶顯示這邊？這讓人很難將其攤平～這下該怎麼辦？這個情景有點像當年拆解iPAD後市一樣的狀況說～如：

iPad拆解及壞屏更換實戰！

不疾不徐～一步一步慢慢的分析吧～只能攤平到這樣的地步～那個連桿～我看了兩天～

各位晚安～

我又要黃牛了，說好的要PO主任的LCDTV─ BenQ（明基）SH4242的維修文的～

由於某種需求，還是趕快先將今天換裝完修的ASUS（華碩）TF101平板電腦PO文為要！說起這台平板，又是一陣莫名的感動，也是一種壓力啦！

它是小女主人，一路從屏東市搭著公車，送件到我工作室來維修的，小女主人中午才在Blog留言，時間過了2～3小時後，她已經出現在我的工作室，主 人更是爽快，問明了維修費用，留下所有該付的費用，再度踏上回家的旅程，你說我該不該有所感動？該不該有所壓力？你說我該不該『使命完修』！萬 一...…，讓我們一起來繼續看下去～～～

這是它的外包裝，跟後來的那些201；300的是一樣的盒子～只是內容物的圖案，很清楚看出是不一樣的平板～

是它～白色的皮套，包護著─ 第一代變形金剛～ASUS（華碩）TF101

還可以開機～

不過！我手指指著的地方，有一條往右上的細微裂痕，相機很難拍攝出來～

那～這樣會如何？當然是不觸控囉～實在是…傷腦筋？有的觸摸玻璃已碎裂到粉末狀，還是可以觸摸，有的卻只要一條細微的裂痕，就保證掛！如：

平板電腦維修～ASUS（華碩）型號：TF201觸摸屏破裂，更新實記！見紅了～

看這個保固貼，看來是還沒被拆過～

不過～是確定被摔過！這裡有摔到～在那個角落！

這邊也有～摔到外框變形外翻扭曲！

各位早安～

今天再來看一台平板電腦的維修，不過！這回不是華碩第3代的TF300T，而是～它的第二代～所謂的TF201，第一代的TF101，以前有拆過，也有解說，就是沒有拍照存證，那麼TF201與TF300有何不一樣的地方，讓我們一起看下去～

這個包裝與前個實例相當，就差幾個字目不同，主人真的很會保存～如：

平板電腦維修～ASUS（華碩）型號：TF300T（鐵灰）液晶破裂更新實記！

掀起紙盒～

哇～觸摸破裂，最嚴重的已碎到快要變成粉末狀～

這是它的型號貼，看這個外殼也是金屬的，看起來～摸起來～質感都挺不錯的！

也還可以開機～這個不稀奇～常常都是這樣！

最厲害的是～還可以觸控！

呼呼～這個就沒有看過了！我是說碎裂成這副模樣之下，還可以觸摸，真是難得～

再來一張近照！

這個角落，應是直接撞擊地上，圓弧的邊蓋，都變直的了～

其實這時我已經在擔心了～擔心什麼？一會再說吧～

這個電源插孔位置有斷裂，我先拍照留底～

我正在留下我的『血書』～

沒有啦～剛剛不是說我在擔心嗎？我就是擔心這時在拆解它的觸摸屏時，會被碎裂的玻璃給刺到，我已經夠小心的了，還是沒辦法避免～

各位早安！

相信各位有看到我Yahoo Blog的背景圖案，已由火燒菲律賓國旗，改成一座『品學兼優』的獎座，那是我家老二國中畢業的議長獎獎盃，在這一篇維修文，其中的排線分割，就是我老二操刀的，各位還記得嗎？如：

DIY手下亡魂～PART Ⅳ！BenQ（明碁），型號：FP92W，送電無反應！

今年是末代基測，老二也考得不錯，分數依新聞報導看來是可以上台北那一間『小綠』喔～在下拉拔三ㄎ『小肉粽』到現在，想來也算是困苦~艱辛~有一陣 子！似乎『連路邊的野狗都會閃躲你喔～』，如今家中出了兩個『k女』，老大今年也如願考取『k大』，對我來說算是有一點點小小安慰～

說了這些是心中喜樂，是與眾網友分享愉悅的心情，並不是為了炫耀，本來Blog的po文，主要的功用之一就是讓格主分享心中的喜怒哀樂，你說對吧？請大家為我按個『讚』吧～讓我來繼續奮鬥下去～～～～～

言歸正傳～

今天來看一台ASUS（華碩）第三代變形金剛的破屏更換～

為什麼照了這麼多包裝盒子的照片，通常這些主人在啟用後，都是會將它丟棄的，那為何連使用說明都還存在？

來看這一張發票就知道，上面列印著購買的日期，才6月3日，而今只是6月21日而已～那不是還沒超過一個月嗎？

豈只沒有超過一個月，其實聽主人說是買回家3個小時就給弄掛了～唉～真是悽慘啊～

是掛在哪裡？點亮起來是這樣的畫面～你看了傷心嗎？

以前有說在我手中碰過紅；藍；白的三種顏色外殼，這回又多了一款樣式，這應該是叫『鐵灰』色的吧？

來拆機更新面板～

真的是新的要命啊～

解下的破裂液晶，不是很好拍攝到破裂的裂痕～

某天早上來了這一個快遞件，心中思索著，不曾有網友在Blog留言，也沒有網友來電，說有要寄東西來維修～

想著想著！才想起曾在午睡時，有一位小姐來電，她的TF300T觸摸屏破了，送去華碩原廠維修，說是價位太高是吧？睡夢中也忘了，問明了外殼顏色，就屬意她將平板寄過來（主人有說東西還在原 廠），我一直對白色外殼的TF300有點恐懼，上一篇曾說過，白色的讓我吃了不少虧～

趕緊給它拆盒查看～

這張運貨單只有我的資料，慘了！完修後寄給誰？

這樣的包裝我見識過～非常非常的完善說～

內部～有貼了一張資料～

沒錯！真的是那位小姐寄來的紅色TF300T

是可以開機～不過！觸摸不了～那也就開不了鎖囉！

這裡是碎裂的撞擊地方～

這邊也撞擊過，觸摸屏的膠框已經變形上凸了～不過！並不是要害～

各位早安～

近日以來～一直在尋找商家，對於筆電；平板的液晶面板，以及平板的觸摸屏之類的商家，只能說真是費事一樁啦～

今天來看一台幸運的平板，怎樣個幸運ㄋ？平板送來維修，就都是觸摸屏破裂，不然就是面板破裂，那為什麼會破裂，當然就都是不小心，從手中滑落，重摔於地面上，運氣不好的，就是碎裂一個觸摸屏，也有可能一起破（觸摸屏與液晶面板）！

本實例！算是運氣絕佳～什麼屏都沒破！可開機可使用！一切狀況良好～

唯一！美中不足～就是會不定時的自行開；關機～一起來看看～

底下是它的外觀：

遠遠地看來是沒啥外傷的～開機一切正常！不過有時開到一半，就自行又重新開機了～雖然～什麼都沒破，還是不能使用～

近看～這邊這個角落側邊是凹陷的，上方的觸摸屏膠框有凸起，是這裡遭受到打擊～

主人說：摔過後就變成這樣，不定時的自行開；關機，這一處，你可以看到，左邊的位置，就是我們開關機所在的按鈕位置，那是摔到按鈕鍵卡死嗎？

這台是白色的外殼～在我這已經看了3種顏色的外殼，分別是紅；藍；白這3種～

 看到這白色的，到現在為止，還有點憎恨！上一回有一台用的是白色的外殼，觸摸屏用了以前從未看過的型號，害我吃了不少『虧』啊～

一直重複的開機～

終於～進到系統內！這邊有它的系統所有版本說明～

我想說，這就奇怪！觸摸的版本都是相同的，但是！觸摸的型號若不同，就不得相代用？可能韌體不同吧？

這個同心的銅箔，就是大伙在按的開關機按鈕，看起來沒怎樣啊？

上頭還有一個外觀是中間部位向上凸起的橢圓形金屬蓋套著，你一下壓按鈕～中間的銅箔與外圍的銅箔，藉由上頭的金屬蓋來導通，因而啟動～因而關機～就這麼簡單而已！

這就奇怪？怎麼會短路？

各位午安！

今天要來看一台ASUS TF300T的維修更換過程，說到這台的主人，我就揪感心ㄟ啦！

主人是彰化人，全家先去了墾丁踏青，回程～也難得到高雄，當然也要順道一遊，於是也將破碎的平板帶著，一起送修到我這來，問明了高雄巨蛋，著名的瑞 豐夜市(這些地點都在工作室附近）何處走，留下電話，地址與訂金，完修後再請我將平板寄回住處，這個樣式的送修，還算是第一次，也是不錯的選擇，因為有個 出遊的好理由，你說是不是？

外觀看過多次了，不過～標貼已脫落，不知是那一型號？

皮破了～是指它的觸控板破裂了！就在那個角落，聽主人說：是還可以觸控；滑動！

只是現在臉也破了，也沒得試！

有反光～很難拍得清晰！你應該有看到那條裂痕？

這是另一個部位的裂痕，也就我說的臉也破了～這是指它的內屏～面板破裂啦！

這台A蓋！算是已經斷損不堪，有許多介面處的細殼桿都已斷掉不知去向？這些可都不是我弄的喔～

這是A蓋的內部，與重機部位所在！看來本機應是型號：TF300T機種！

查看觸控板號，叫完料後，把它包裝起來，一切就需要等待～

這回快遞就慢了，慢得離譜，我對於那家叫『S…』的快遞，非常不悅的地方是，還週休了一天半！我知道的那家『鵜鶘鳥』快遞是用輪休的～周六凌晨就到桃園機場了，結果！搞到週一中午時分才到貨，實在是慢得離譜啦！

皮跟臉都到了～那就開始來手術囉，換膚！也要換臉！

這個是解下的面板，真的是破裂了～

已將整個機板模組的螺絲框座分離~

新的觸控板～

『清明時節雨紛紛～路上行人欲斷魂…』

今天是清明節～還真的是雨紛紛～下一句的『…欲斷魂～』，若是套用在這個維修實例上，也是非常的貼切～

任何事物『破碎～』都是讓人欲斷魂的～來看看ASUS～TF300TG，變形金剛第3代觸控屏破裂更換的過程～

底下是它的外觀照：

我還是很疑惑？為何已經有了保護皮套，還是會摔破，是不是有哪裡保護得不夠週到，又不是大力或用力的甩上地面，不就都是不小心的啊～應該都不會很大力才對啊？


這裡～你已經看到它的裂痕了～

解下皮套的外觀～

這台不同於先前的TF300T，後面多了一個『G』字，看看裡面的構造有沒有改變～

就是這個角落先著地，才會這麼嚴重～

不過～還可以開機，面板顯示正常！但是就解不了鎖～因為裂痕過大，可能觸控的塗裝線路斷裂，已經無法觸控，所以不能觸控移動解鎖～也就一直卡在這邊～最後待機熄滅～

來拆機查檢了～

果然與前身『TF300T』做了一些改變，散熱銅片直接固定在A蓋上，而不是離離落落的一個單片～其他的晶片電路也都有再多加裝散熱；防塵座的鐵蓋，跟手機的製作相當～

這邊是上回拆解時有斷裂過的『HDMI』介面，如：

變形金剛又『變臉』了～ASUS（華碩）型號：TF-300T，破屏更換實記！，顯見這個部位在先前設計上就是脆弱的，這回新的一代又再多加強一片固定片，以期能抵擋使用者的不當使力與插拔～

這個觸控板的控制電路也做了改變～

到此！一切就只能等待中～等待觸控板送貨到來～

各位～大家早！

一大早～我們來欣賞『變型金剛』第二集，第二集已經不是變臉了，而是變成蜘蛛網型的放射狀態，這個常在許多玻璃發生破裂下所出現的狀態！一起來看看！

這邊可以看到它的包裝箱～

是的！它是從外地寄件來維修的！跟上回這台一樣～都有一個質感不錯的皮套，來保護著平板，很奇怪～還是會破裂，真的是要小心翼翼的來擺放它，上回那台，如：

變形金剛～臉破了！ASUS 型號：TF300T平板電腦破屏更換記！

卸下皮套後的外觀～

這是啟動後的破屏畫面～真的挺像是蜘蛛網的放射狀態～

我說過了～拆過iPad，其他就都不難了～如： iPad拆解及壞屏更換實戰！

不一會～它的A 蓋就已經拆離～來到下一層！

這裡是解下的本平板的整塊電路模組正面；背面照～

有許多網友，看過我PO的變形金剛第一集，曾來電詢問有關本平板的前型─ TF101更換面板的事宜，我也收件拆解了一台『TF101』過，很可惜我並沒拍攝它的拆解過程～

心得是：很難換～

我大概口述一下：『101』不像『300』這樣，是整塊的電路模組，而是像極了acer『a500』那款平板的電路分佈構造，如：acer(宏碁）ICONIA TAB 型號：a500，壞屏更換記！

也都是零零散散的電路板分佈，這些都不打緊，重要的是～ 『101』型分成上；下兩個部位的中間這一層金屬框架（圖照中鐵灰色的部份），不像300型是用螺絲固定，101型是直接用雙面膠固定上去的，所以～你知 道的，工廠級的雙面固定膠，可不是我們在一般超市買的那種級數，要烘烤～還要撬～還要挖～那這些動作一使出，實在不知那塊觸控板是否還能不能存活下來～

花了2～3個小時拆解到最後，也不敢再做下去，除非客戶有準備觸控板與面板要一起換，問題是～你要找我就是不想像原廠維修那樣，觸控；面板是一體的，要換就要一起更換～這～不是『天價』了嗎？

這邊～就是僅剩的面板與觸控板的部位，也是剛剛上頭一直在討論的部位～

老實說，它真的是一體的，要解下它的面板，也是要花費了好一番功夫才能分離面板與觸控板！

各位早～

看一下標題：變形金剛～臉破了！各位不知會不會以為是要來維修電動玩具勒～其實！也算是另類的電動玩具，只是！它不是機器人之類的電玩罷了，！

查過網路～底下的圖照，還有一個鍵盤底座～主人沒帶來，無法看到全貌～


脫掉保護皮套，僅剩的平板部位：

啟動測試看看：

這個小女主人就厲害了，觸控板沒破，而是裡面的面板破了～

怎樣厲害ㄋ？前一陣子不是有一位太極宗師，在電視與徒弟演練她那個隔山打虎的神功，莫非小女子也有一燈大師的彈指神功，能夠隔空點穴，以至於～觸控板沒破，而破裡面的面板～

我詢問了女主人，我想，觸控板的強化度應高過面板的玻璃基板，主人說：是放在機車的置物櫃內，擠阿～壓阿～想說還有保護皮套，結果～就是這等慘痛教訓了！給各位一個借鏡，下次要多小心了

已有拆過iPAD，其他的都已經不難了～該注意的細節小心為要～不一會～就可將A；B蓋分離～

這是A蓋的內部照，跟筆電差不多～

另一半～當然就是所有的重裝備所在，含蓋主機板；電池與面板，及它的觸控板！

平板的～沒有再搞散熱風扇了～上頭那張有一片銅片，那就是它的散熱補助裝備，解下它，整個主板與電池的全貌：

所有發熱晶片，都再加強了固定膠～
