Kao．atun LCD 液晶專修

各位早～

過完今天！中華民國101年就此結束，這一年無論你過得如何？是精彩萬分？還是像那個最多人選的『慘！』字ㄋ？統統沒關係～到這一天就此結束！展望新的一年中華民國102年，繼續努力奮鬥過好每一天囉～加油～

今日來看一台22吋液晶的維修過程，是HANNS。G（翰視奇）品牌，型號是HK221H，一起來看一下：

底下是它的外觀照：

這型的背面有點像VIEW SONIC的VW2235wm的背部，如：

View Sonic（優派），型號：VX2235Wm！送電不亮屏！一直處於待機狀態！

剛剛開文第一張照片，你應該有看到它的故障狀態～

啟動藍燈已亮起，屏幕也該亮起才對？這時是『暗』的，這就是它的故障現象～開機『暗屏！』

這個腳架遮擋板要解下～才可以再解腳架螺絲！

時間有過一陣子了～我有印象它的後蓋並不是很好拆卸下來說～

看這邊你就知道～它的一些卡榫洞，做得很內部，這樣你就知道了～

這是它的內部電路鐵盒：

各位早～

今天來看一台HANNS.G的顯示器，這個廠牌很是奇怪，別家都生產22；24；26吋的面板，它就排個25；28吋的生產線，以前有修過一台28吋的，如：HANNS.G（翰視奇）！號：HG281D，顯示色彩線條，無畫面！，這邊，又來了一台25吋的，然後～.................，一起看下去吧！

這是它的外觀照：型號：HH251

送來時～機殼是不能密合的，這你該可想而知，我已不是一手維修囉～

很輕鬆就可以卸下後蓋～

剛剛忘了說，它的故障現象是『送電無反應！』

主人的述說是，先前是送電閃一下！螢幕不亮，不過指示燈是還亮著的，送別處維修回來兩天，又故態復發，再送去沒有修好它，不過！也變成連電源燈都不亮的狀態！還收了＄300元的檢測費～（哭哭～）

好了～我拆了後蓋，映入眼前的是這樣～

我看到這條AC入線的接地綠線是懸空的～

循著綠線而下～一時我還反應不過來，只覺得奇怪，阿～怎麼沒有焊接在電路板上，而PIN腳是上翻成這樣？

這～哪會有電？而且真是危險～

還好～沒有加上那層保護鐵蓋，不然！我市電一送，要是有接觸到，那不就～～～～～～～～～～～～～火花大爆炸！！！！！！！！！！！！！！！！！！！！！！！！！

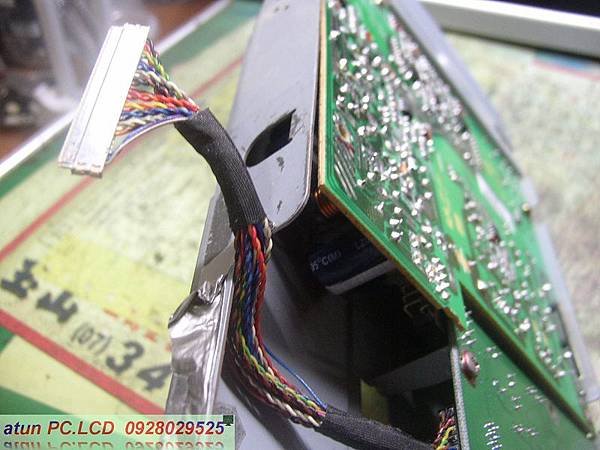

再來是PI板與主板的連接導線，一樣也是一邊懸空～

這樣當然也是～『送電無反應！』

懸空的原因是：PI板上的PIN口被拔除，哇哩咧～這下怎麼辦？

我聯絡主人，要它去前一個維修處取回PIN座,結果沒有找著～還跟主人說，拔那個做什麼？是啊～我也想問前修者：『你拔除PIN口座做什麼？』

就這樣～我得好好的鑽研一下，這些線路要如何的接回？這可花了我不少時間啊～

精心尋覓～終於把它拼出完整的迴路！成不成？看下去再說～

各位晚安！

應該還沒吃完晚餐吧～搞不好還沒下班勒！

今天來看一台放了許久沒處理的LCD，因為說不曉得哪裡有在維修，後來是透過一位曾來這維修過的客人拿來的，這是三台內其中的一台，三台LCD我只維修了一台，一台沒壞，這一台難搞，是燈管故障要拆面板維修，客戶就不修回收了！

回收～還是要把它處理看看，一起來看看維修的過程～

這是它的外觀照，看起來真的放很久了～

HX191A，這型號先前有維修過一台，如：

HANNS.G(翰視奇）！型號：HX191A，顯示不良！被我誤判成面板故障！

只是內部的PI板卻是大不同，各位可連結去比較看看！

這是它的故障現象：啟動指示燈有亮，面板不亮！

來拆機查檢～

這是它的PI板正視；及背部圖照，還非常的完好～不大像是它故障ㄋ～

這～可以這樣測試～

原機的電路先不用，起出萬用板試點～

是會亮～不過很暗！這可以驗證萬用高壓板，它的保護迴路，不一定做得很徹底完善啦，所以還是會亮！

答案很明顯！面板內部的問題～

也可以這樣測試！將原機的電路接上另一塊面板來試測～

咱眾網友～大家午安！

我常會追蹤遠地寄件維修，送回後的使用狀況，尤其預熱好久，要送回了又出狀況的機子，

所以～如金門網友寄件維修的case，我就更加需要多多留意：

哈囉～！大家晚安！

快要開學了！你準備好了嗎？

最近！PI板的逆線圈像中了瘟疫，連續兩台都是線圈出了問題,一台是P牌，另一台就是本機，先從本機說起吧！因為剛剛才修好它，正在熱機順便PO文了！一起來看看吧！

這是同行電腦公司送修的LCD，底下是它的外觀：


後蓋的固定螺絲都不見了！想必一定不是第一手維修！

拆開後蓋後！有看到嗎？它的電路板在固定上好像怪怪的！

這裡翹一邊！翹到都沒有用螺絲固定！

原來是這個電容作怪！這上一手維修者，怎麼連這麼高的一ㄎ，也把它硬塞進去！實在是看不下去！

今天犯在我手上！先把它們全數更新為日系的電容再說～

先來測試看看：

1.  我先測試原機的雙組燈管，結果是亮了一下就熄掉！

2.  再用一組外接燈管測試，上組外接時：也是亮了一下就熄掉，與原機燈管一樣！

3.  下組外接時：也是一樣，只是此時燈管並沒有全亮！如：http://0rz.tw/o4eBV
