大家早～！
這一，兩天，寒流來襲，溫度急降！大家可要多穿點厚衣，以免著了涼！
今天來看一台很老的LCD，『Xander』中文是建達，像是電腦零組件的代理商吧？我正在預熱一台這個廠牌的15"LCD，剛好有想到它！就來分享一下了！
底下是它的外觀照：
各位有覺得這貼紙很熟悉嗎？是的～！這是上回這家公司送修的一批LCD裡面的一台：，如：
http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=4105&prev=4133&next=3744&l=f&fid=14
故障現象：
如貼紙寫的，有過電，無畫面！也是我所說的『暗屏』的意思！
卸下了螺絲！許多舊型的LCD，都要從上方來翻起，這台也不例外！

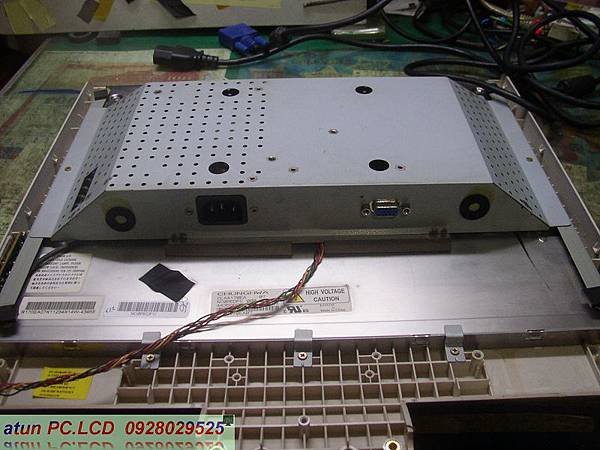

內部就長這樣：一個細長的負責燈管，一塊四方的負責面板！
是它故障！
底下是完修後的高壓板，背部的焊點要加強處理！
送電後～！會亮了！可是畫面有點奇怪！如下圖：
各位～大家晚安！
已經又新春開工兩天！應該都收心了吧！過年期間～我只玩了大概5小時的麻將！有夠不爽快的！贏了6～700塊，可是我老婆也輸了6～700，真是『毋採工！』
今天來看這一台！叫IBM的LCD，『IBM』台灣的國字要怎樣稱呼啊？好像沒有中文的名字吧？這一台從事維修到現在，大概處理過4台！都是PI板有問題，總結給它PO一篇來說說：
為何要PO這一台？各位有感覺本篇內的圖照有較為清晰嗎？也有較多近拍的畫面！以前友人-雄哥給的那台不能近拍，我前些時候手機到期，重簽約沒有換手機，換了一台千萬畫素的柯達相機，就用它來拍一些近照！不過！還是有些手殘啦！
這是它的外觀照：
這個後腳架擋板要先拆下！這樣才有辦法再拆腳架！
這台也是有送修過了！它是與這台，如：http://0rz.tw/P2Pks，一起拿來回收抵維修的費用，我也是無言啦！也不知這已是放在他那有多久的時光了？
故障的狀況如下：開機暗屏！
來拆機查看看：
果然還是PI板有問題！
印象中～這ㄎ綠色的元件在原板上應是黑色的，看起來當時的維修，只是換了這ㄎ電容（圖照中綠色的那ㄎ）！OK了以後就交差了！
各位網友大家好！
好幾天沒來PO維修文了，今天來看一台技嘉的LCD，技嘉也有出螢幕，第一次修到，來看看它的狀況：
底下是它的外觀：
這型前後殼採滑軌式接合，不是大部分的那種卡榫方式的喔！

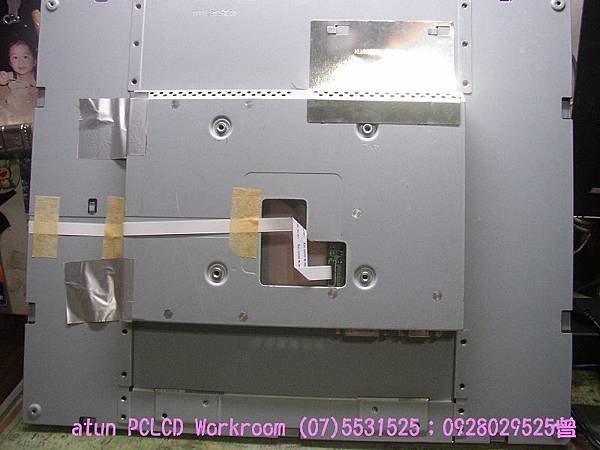

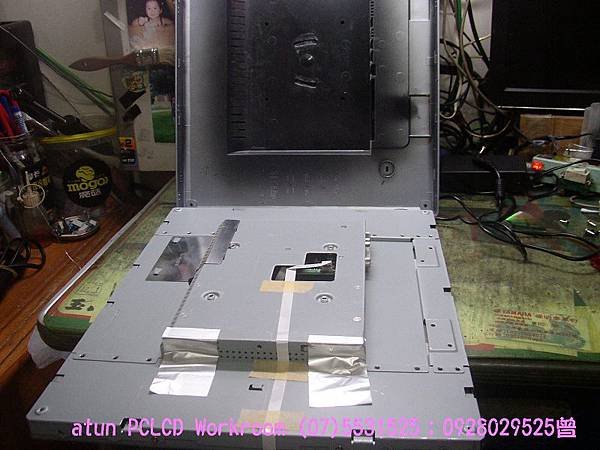

拆開後蓋後，內部還有一個超重的鐵殼蓋！

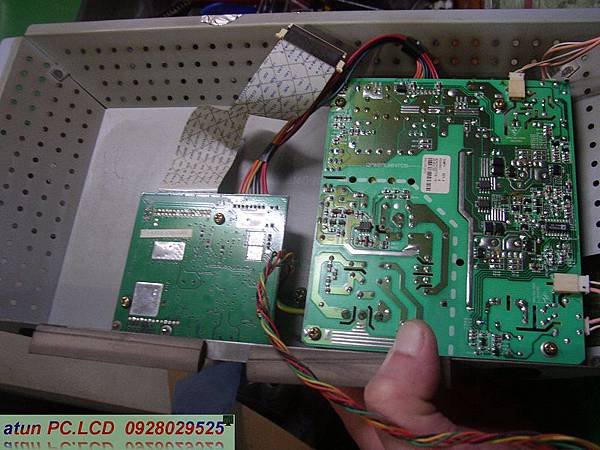

這早期的LCD內部的控制電路都是這樣：一塊主板加一塊高壓板。
底下是它的高壓板：
它的故障狀況是這樣：一開始是送電不亮屏，電源燈又亮綠燈！典型的高壓板故障現象？
就先從高壓板查起吧！
量了量！看了看！查不出所以然？只有查到一個問題，『點燈的訊號電位（ON/OFF』沒來高壓板這邊！當然不亮屏！
哇～！這樣的狀況，事情就比較大條了？
各位！大家好！忙了幾天！已較能適應一早上PO文或維修，下午上課，晚上再維修的時間安排！這一篇再來分享一張圖片：

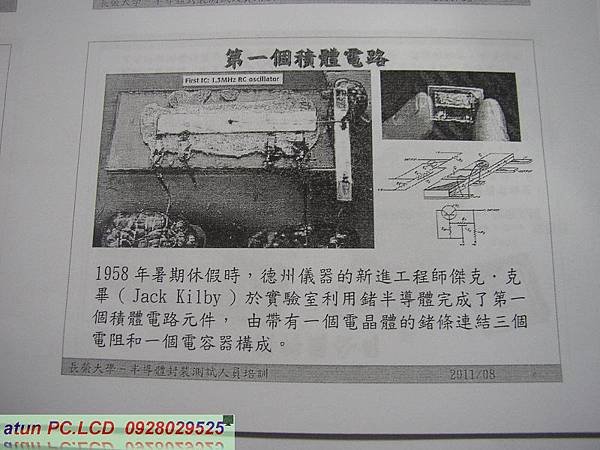

這是人類做出的第一個積體電路：老師又有話說了，幾個鐵片焊一焊，又得諾貝爾獎..............，實在是..............？
（本圖翻拍自黃銘亮老師的講義）
好了！回歸主題！
這種聲寶機型，以前修過幾台，這一年多來少有碰到，可能也是太便宜了，大概都是壞了就都把它遺棄了吧！不過！就修好的畫質來說，其實還很值得一修啦！

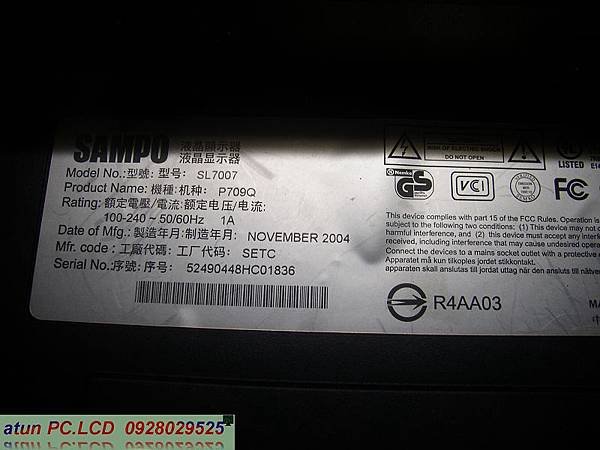

這是它的型號照：
還是一樣！用倒掛的方式來固定控制電路，不過！這種方式還不是最不上手的，麻煩的還在後頭！

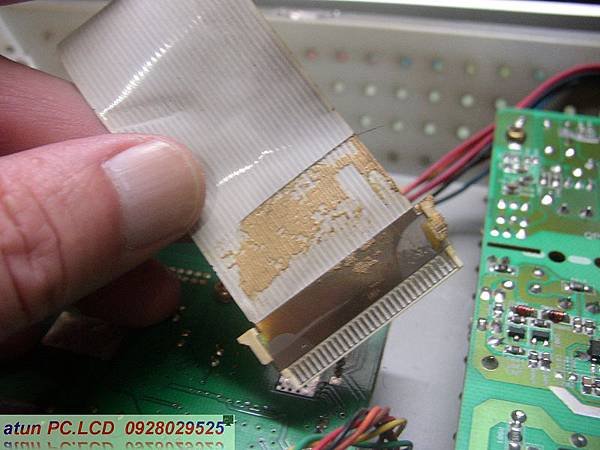

看看這屏線！就知道它已是陳年老機了！

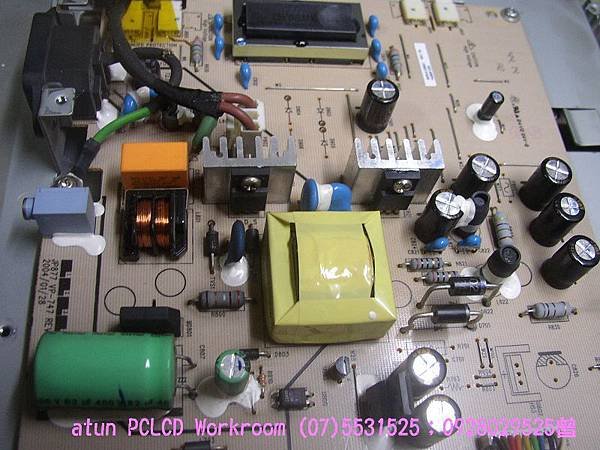

這是已處理後的PI板，其實！右下角散熱板內的元件換完已可正常點亮，許多的維修者，大概也都止於此！我必須對PI板背後的焊接點補強處理！你看得出來嗎？我怎麼做？我補強的動作有哪些？
最費事的就是這個，燈管線最難裝回去！
嗨！大家午安！大家好！
今日來看一較早期得LCD，17吋的，還有許多客戶還在使用喔，畫質也很好啦！在面板位損壞之前，加減用啦！
這一台的故障狀況，與本例子算是相同的情形，如：http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1804&prev=1944&next=1796&l=f&fid=14
底下是它的出廠標貼及外型照：
這是它的故障畫面：
另有一段動態影片，請連結去觀賞：http://www.youtube.com/watch?v=fLhlYxKS1fU
這是拆機後的整個控制電路：未拆蓋前，我本以為可能電源電路不穩定，造成干擾，結果！什麼東東都看不出有啥異樣！看來得要花長時間去查量了！
我認為那是訊號的問題，所以！我跳過電源高壓部位，直接找AD主板下手！
OK了！我常讚嘆以前的LCD，為什麼它們的畫質那麼好！繼續用下去啦！
哈囉！大家好！
好幾天都沒時間PO維修文，承蒙眾網友及批踢踢鄉民的介紹！最近都有CASE可做工。感謝你們了！感謝！
今天來看這一台MOZO19吋的螢幕，主人從大學時代使用到現在，與它感情甚篤，又是4:3的面板，捨不得它，特別是顯示依然清晰亮麗！因為是用外接電源（ADAPTER），無法啟動後有看到電源燈閃爍不停（ADAPTER的指示燈也在閃），如以下連結：
http://www.youtube.com/user/jansman100?feature=mhum#p/u/1/ADF4ySbh0T4，
http://www.youtube.com/user/jansman100?feature=mhum#p/u/0/plD3EPwI1Pg
先自行購買一顆ADAPTER回來更換，結果ㄋ？

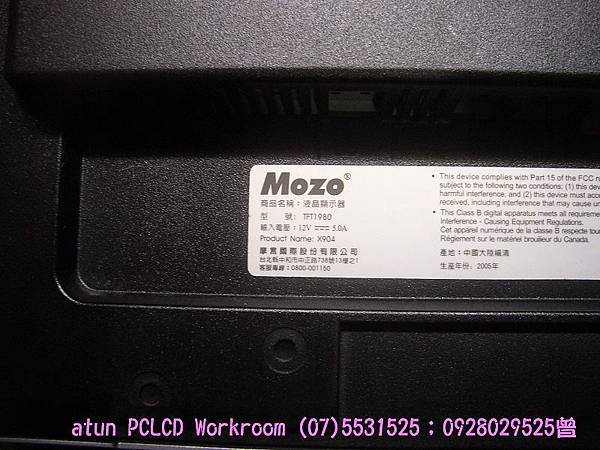

底下是它的外型與標貼：
這型的LCD，連同這次就兩回，都是一樣的故障情況：電源燈閃爍不停，且也不好拆卸！它算是前開式的，卡榫也很深，更要小心它的按鍵板，不然！修好了電路，那個按鍵板也被你搞爛了！
這是卸下的內部電路板，已經外接電源了，還把高壓板做得這麼大！是在嚇死人！
當我將AD板脫離，電源燈並不會閃爍，嘿嘿！這好像證明了什麼似的？是AD板有短路現象了？
大家好！
這是多年前我處理過的LCD，已經忘了多久前修的了！也忘了上次是修什麼！文字就不再多打了！直接看圖！看故事了！
故障機的外觀：
拆掉後蓋！內部就這麼簡單：

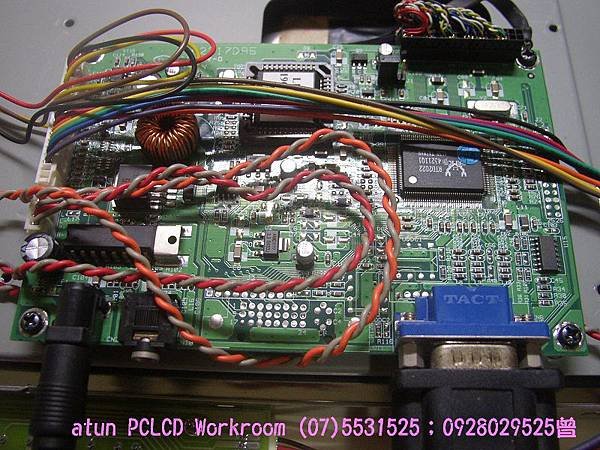

高壓與主板近照，都很猛！用這麼久都還沒壞！

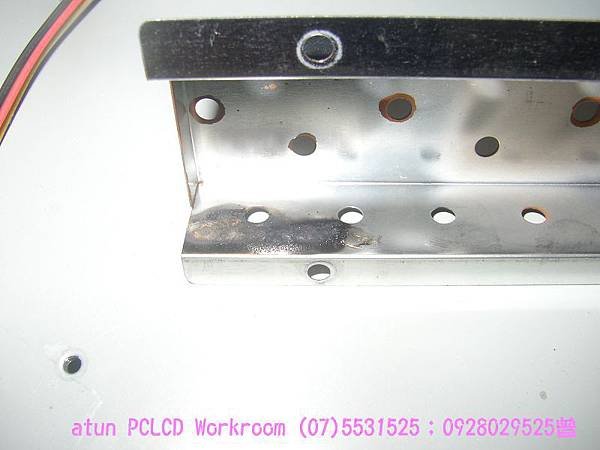

找到起火點！這塊高壓雙燈也可點，不會啟動保護，所以！當時完修就只裝雙燈，省電又環保，還可留後路！
嗨！大家好！
今天持續來看一台24吋的液晶營幕！叫DGM的！聽主人說！那是宏通的廠牌！那是它以前在賣的，原來他是我以前拿電腦零件的商家員工啦！接續主題：

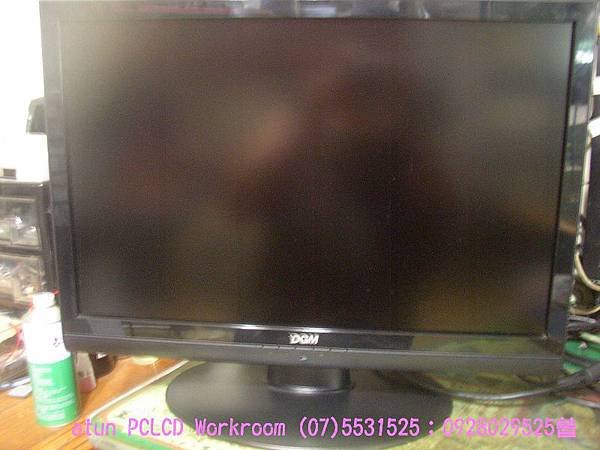

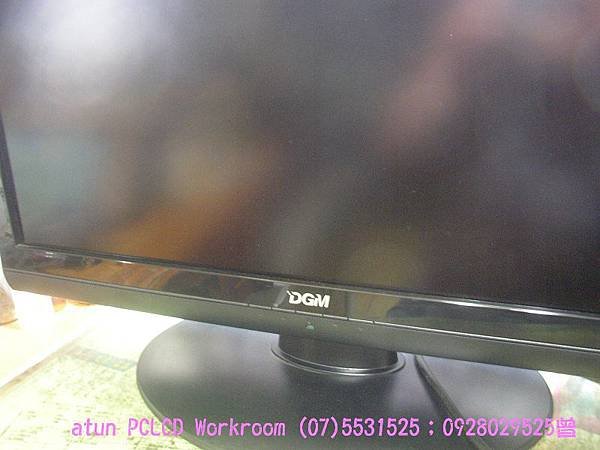

它的外型照：
這樣看來超厚的！

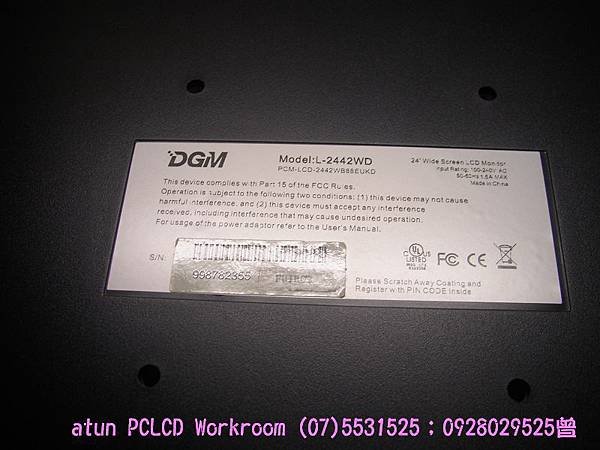

它的標貼！
故障狀況：有時亮燈閃爍！有時又不亮！
這個前蓋還有個按鍵的擋板，拆了它，才能再繼續拆下去！

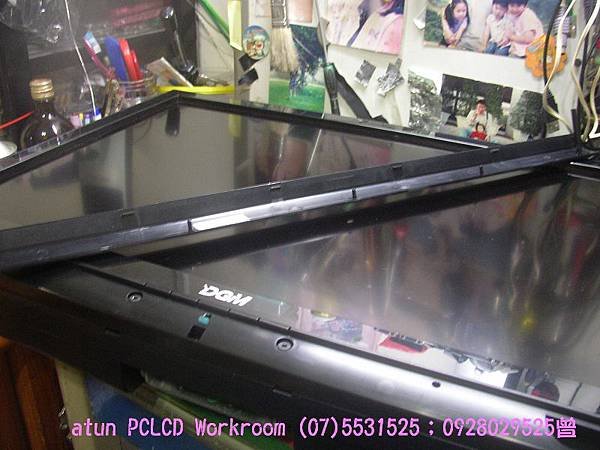

沒看過這麼厚的面板ㄋ！
控制電路是這樣子倒鎖在後蓋上！有點怪！
嗨！大家好！
這一；兩天，大家應該都熱死了吧！雨要下不下的！下了還是熱！下不下來更熱！昨天晚上就是如此，傍晚的天際就紅透了！像是要下雨，，可是卻到了深夜雨才降下，怪不得昨晚感覺比平常還熱！
今天來看一台以前很高級的LCD，主人說：當時購買時，一吋是＄1000元左右，那這17吋的不就要＄17000，哇～！真是嚇死人了！

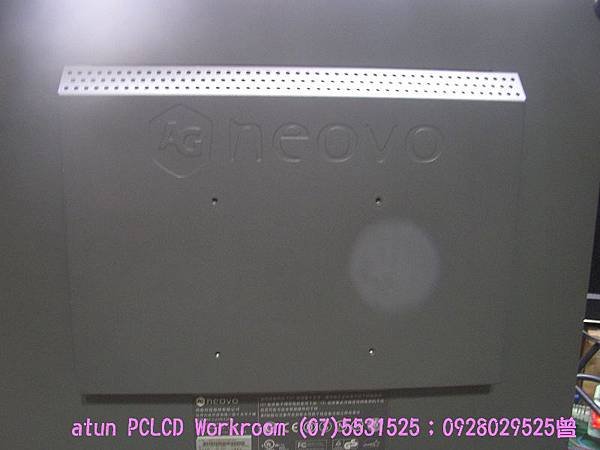

底下是它的外觀照：
前面就是一塊強化玻璃，修這台讓我想起不久前，修的一台42吋LCDTV，它的前面也黏一塊保護玻璃，各位要知道，那玻璃厚度，跟我手指頭一樣厚ㄋ！那你該知道它有多重了吧！再說這台17吋的，它可能比現在的22吋的還重吧！
全部都是鐵殼！
怕外殼受損！還有螺絲的塑膠墊墊著！

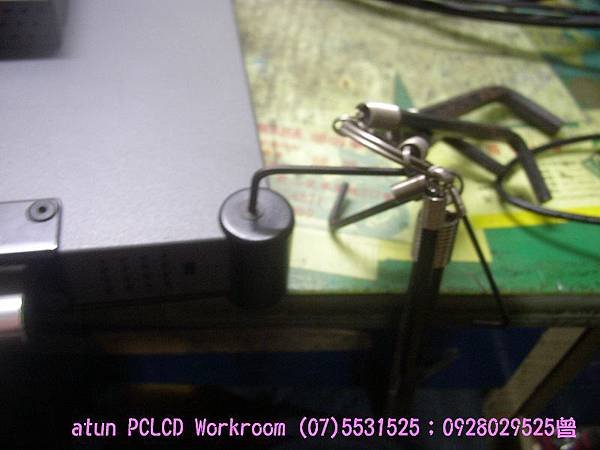

外殼螺絲是用六腳孔的，這也是第一次碰到，還好我還保有一組，不然！在不知修不修得好的情況下，還得先花錢,買一組六腳板手來拆機！
送電後的狀況就是這樣，這不是面板壞了嗎？
當時主人送去別處修是這樣說的！就這樣！將它擱了一年多，又拿來我這，面板故障找我也沒用啊！
