哈囉～我是曾仔… 大家午安！大家好～

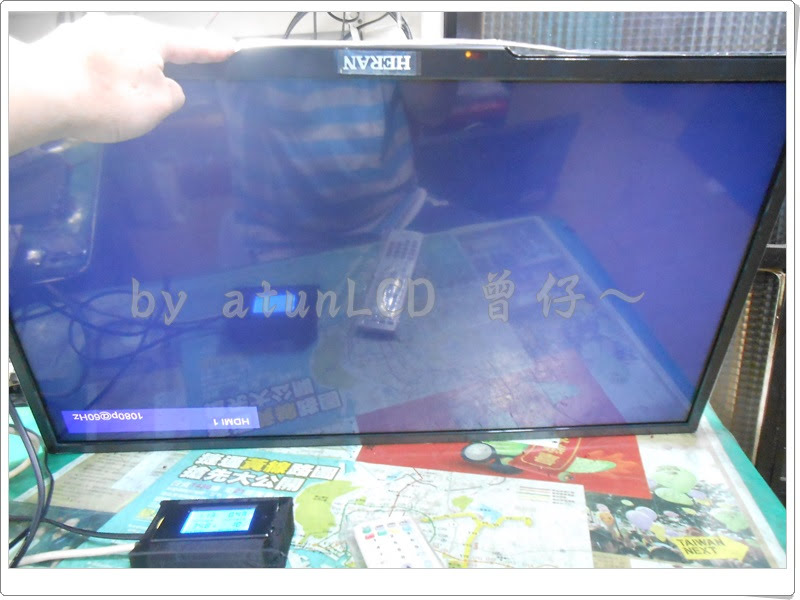

今天來看底下這一台液晶電視維修…
其機種、型號為：HERAN（禾聯）型號：HD 32DF1

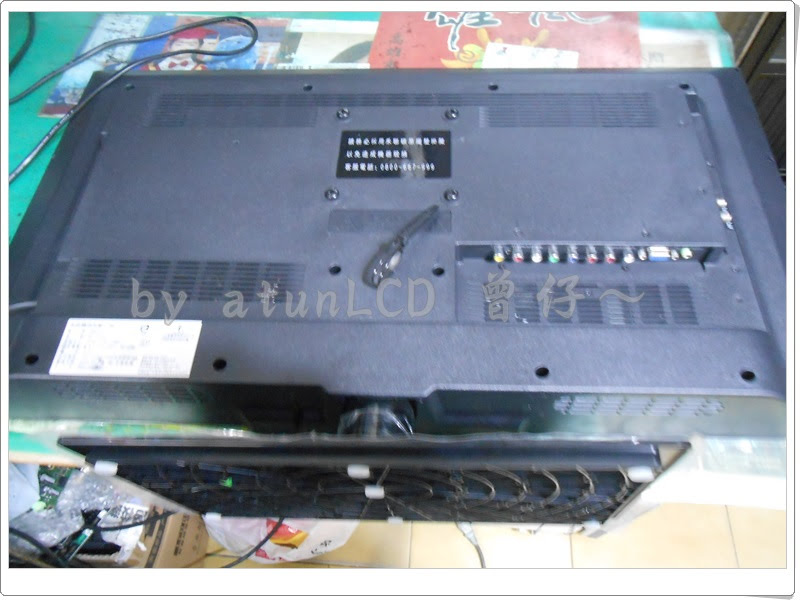

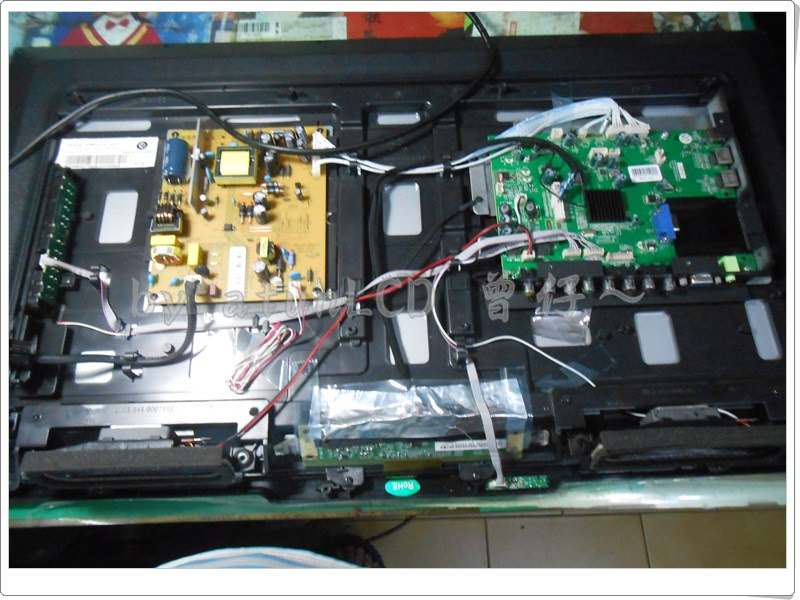

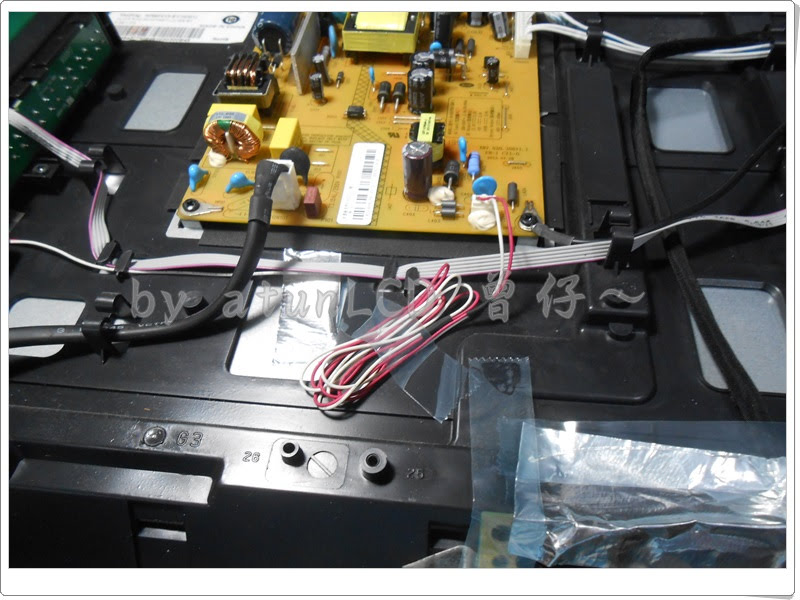

這是它內部電路分佈：
其實剛剛是有查量過期內部背光的試點狀況…
確定其背光迴路是開路的… ，所以…要來動手拆解面板，來查看其內部背光LED燈珠…

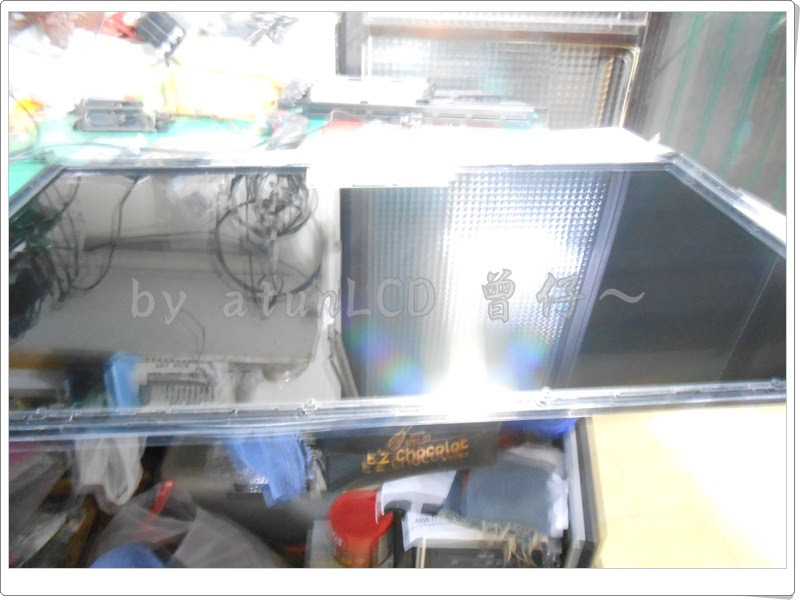

經過一番手腳…，終於來到最底層，面板內部燈珠所在…
在下就都有準備好完修的、功能正常燈條……

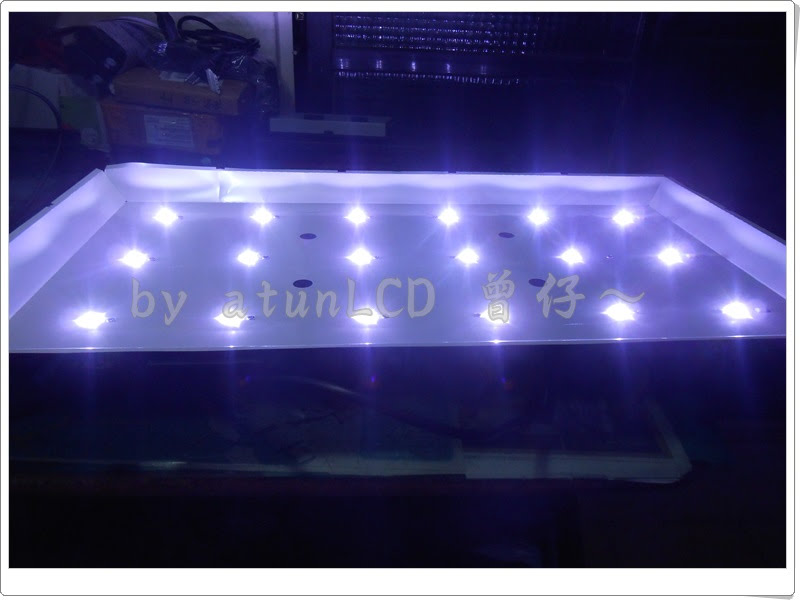

隨即換上，隨即試點……

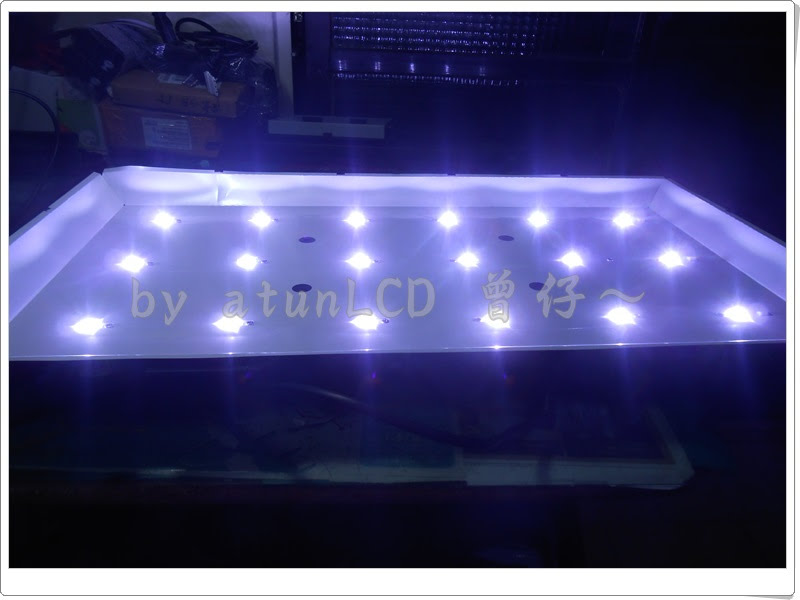

已經可以正常驅動所有背光燈珠

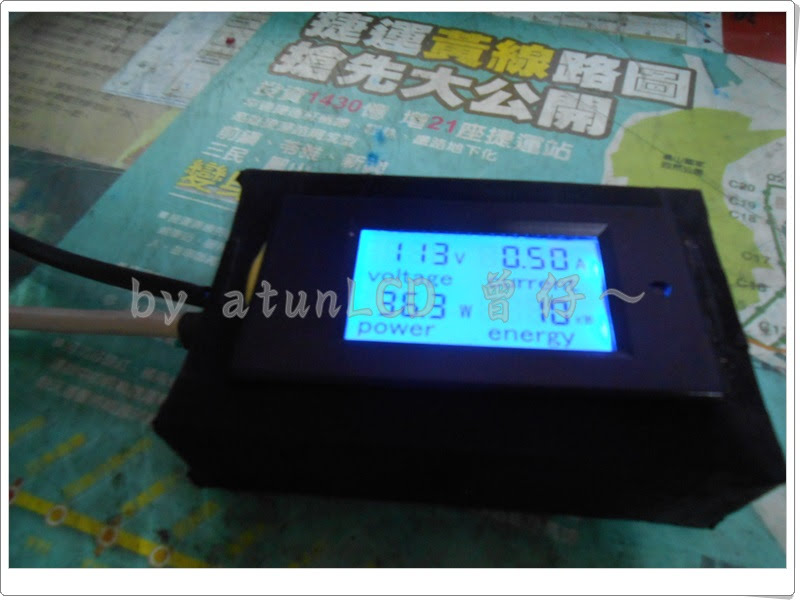

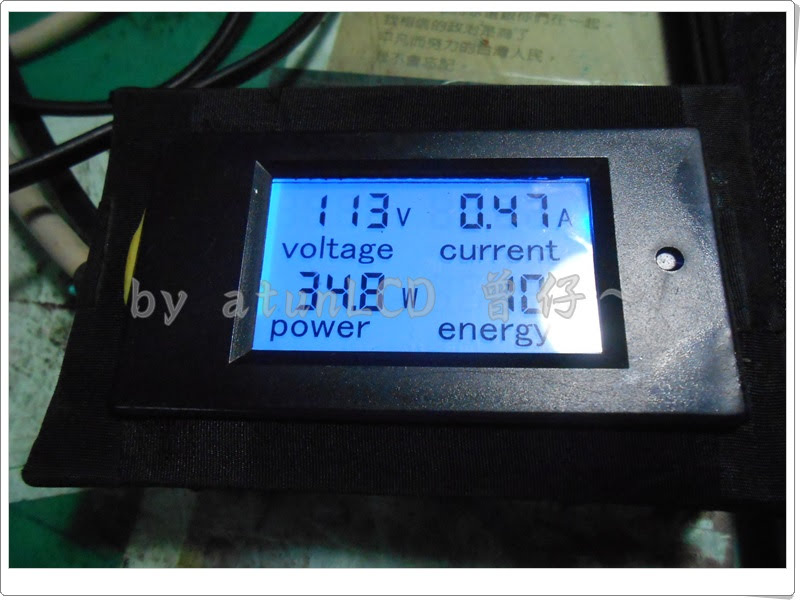

我迫不及待……，要趕緊來測試一下本機器的功耗…

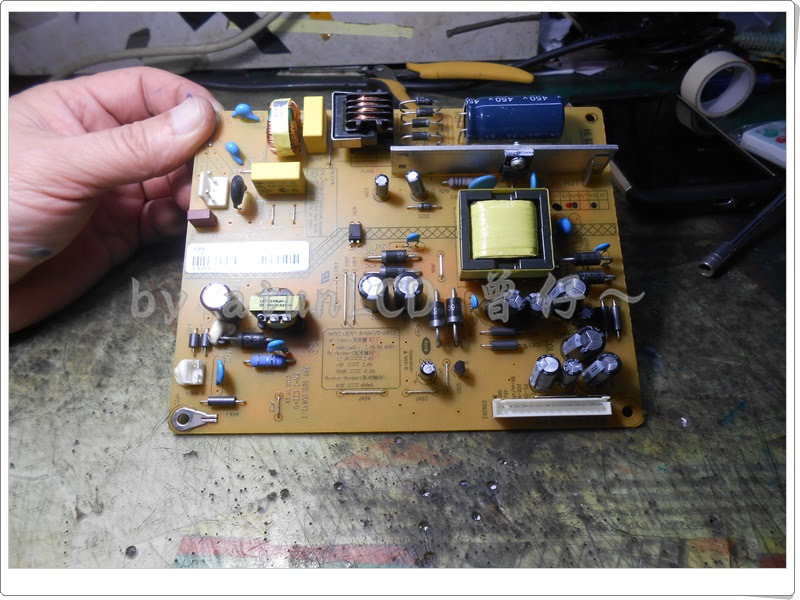

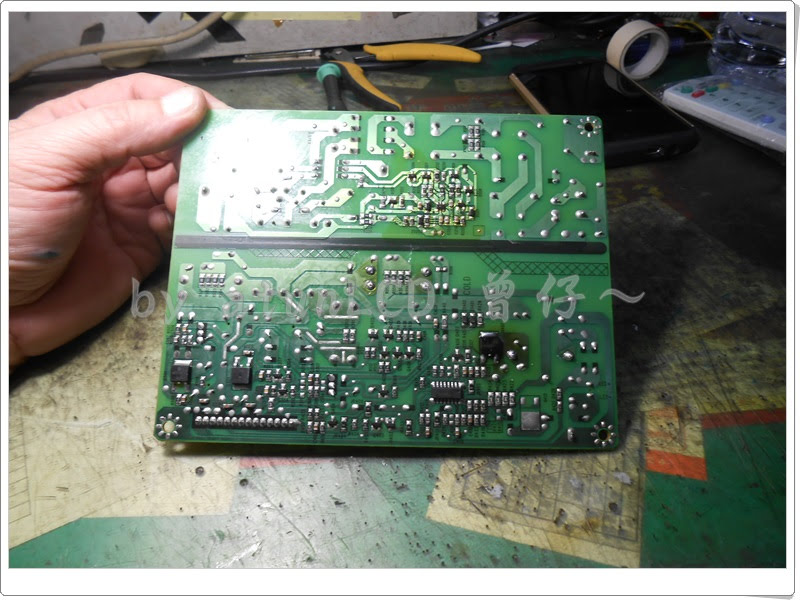

先解下了電供板做調整…
當然…還是不盡人意…

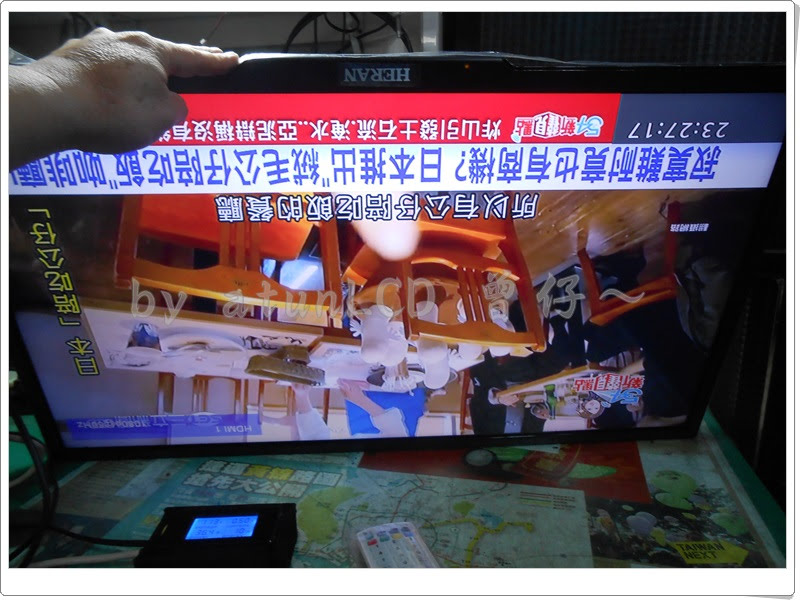

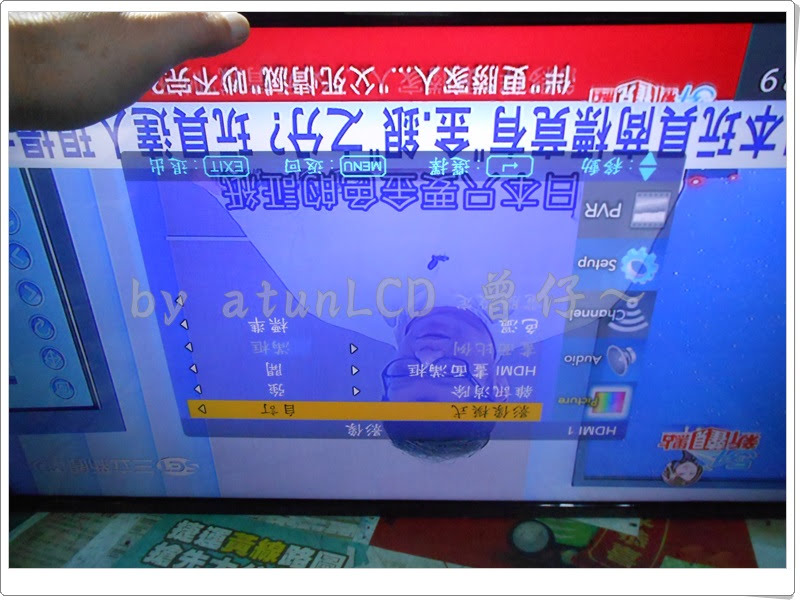

整機組裝了，再進入工模內…做調整…

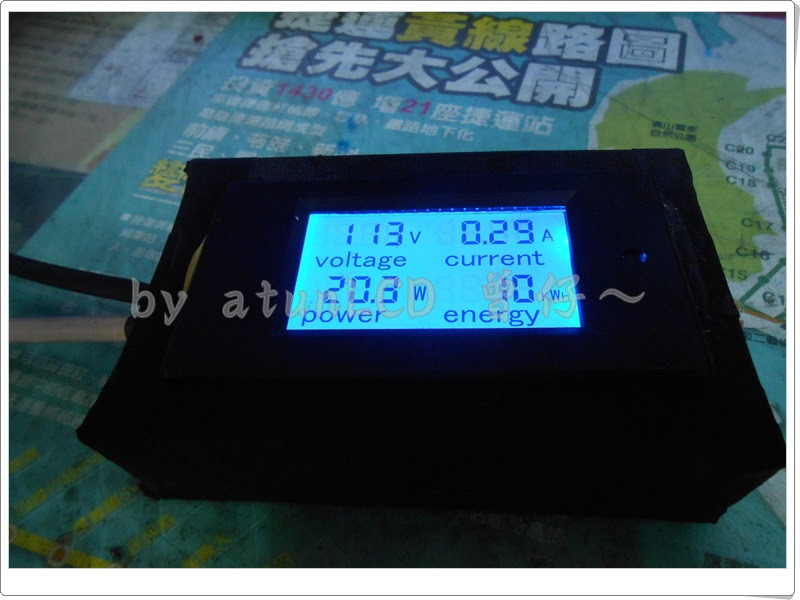

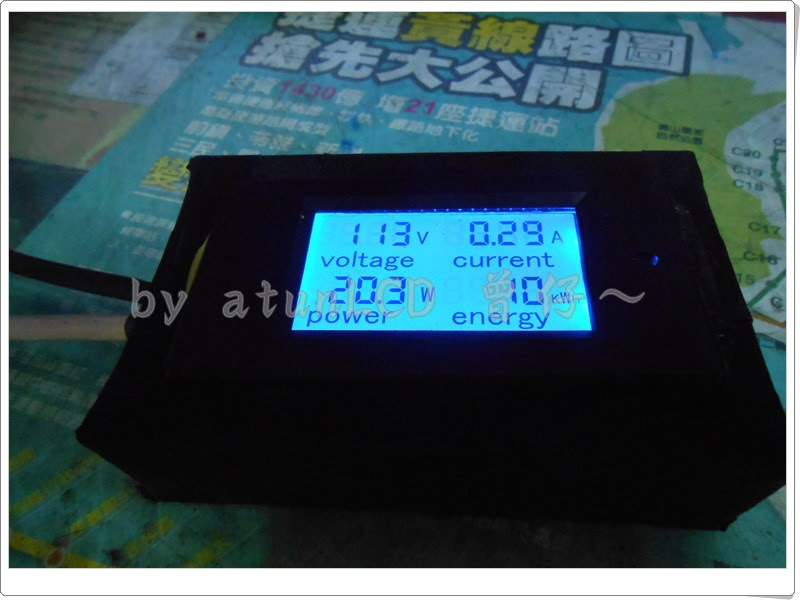

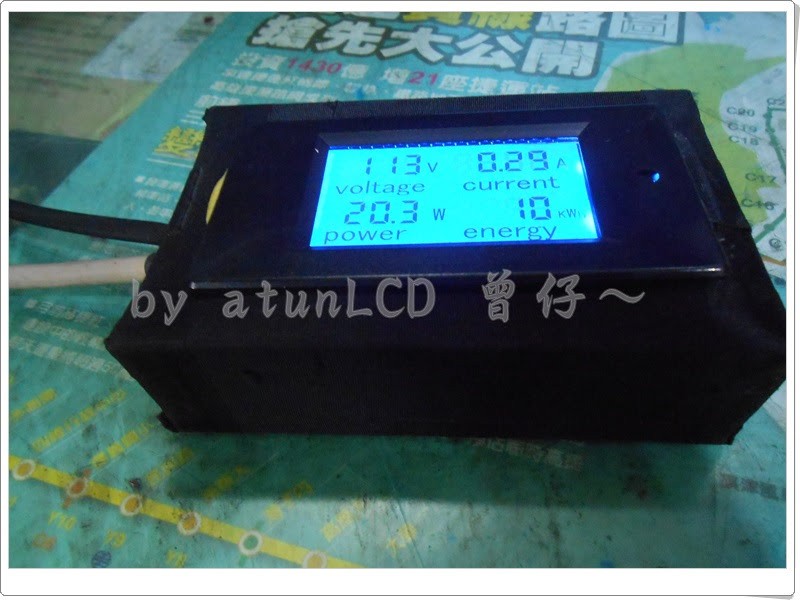

現在調整在20瓦特左右…
功耗20W已經夠亮了啦…

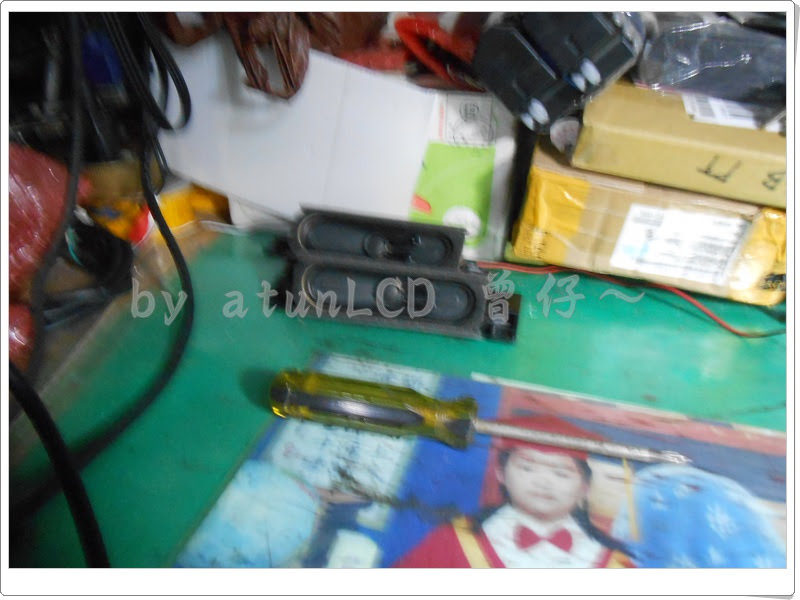

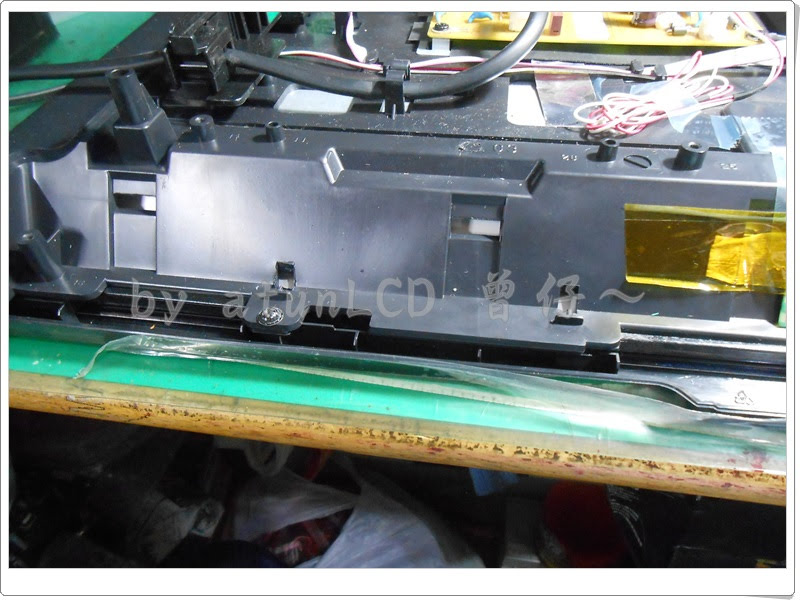

本賴已經上後蓋了，後來才察覺喇叭未固定回去…

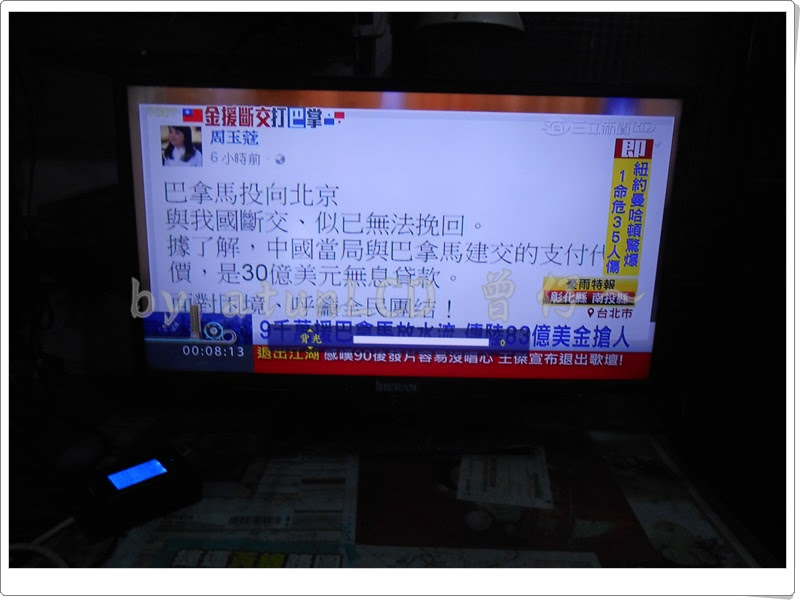

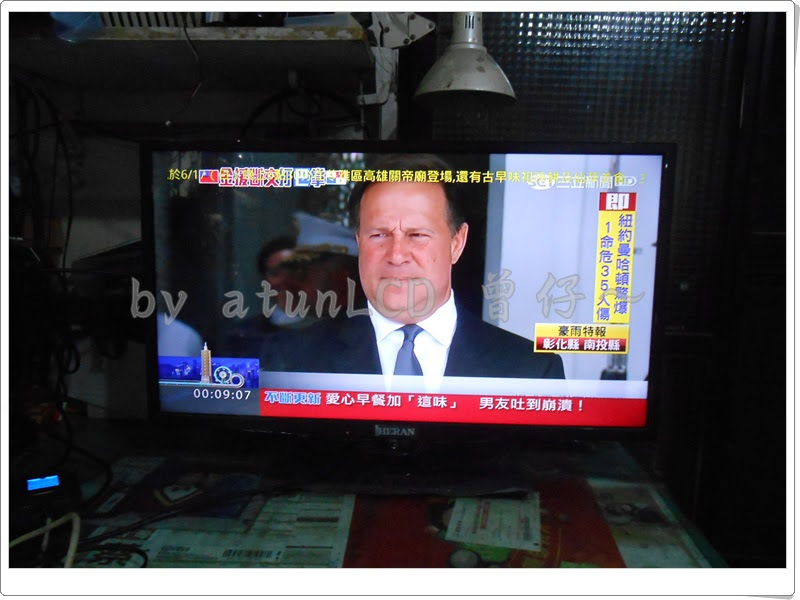

整機組裝試機了…

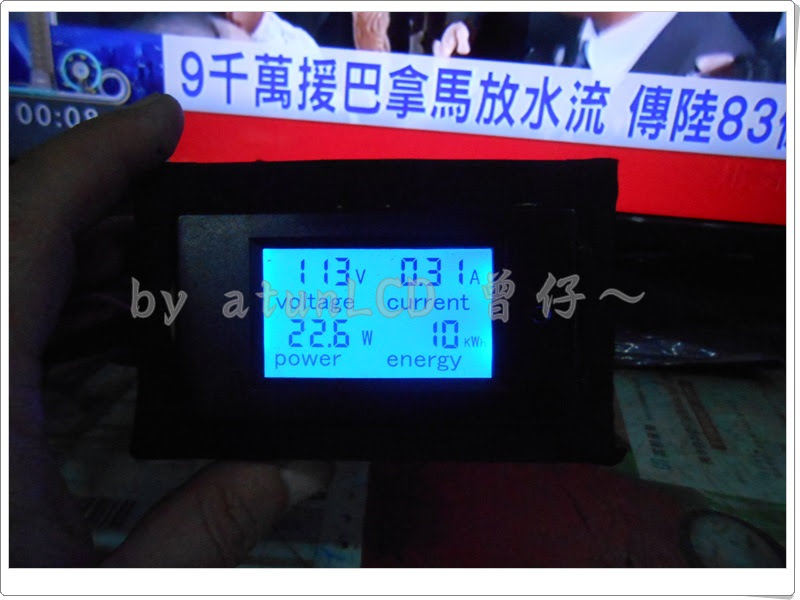

再多出了2W，其實是加入了機器的調諧器，所增加的功耗，有些機器甚至於會多出7～8W，若是你沒有在使用它（就是類比訊號、數位訊號），你可以動手把它拆除，可以讓機器降低一些功耗的…
提供參考，請多指教！
