哈囉～我是曾仔… 大家午安！大家好～
今天持續來看液晶電視維修…，是底下這一個廠牌、型號：

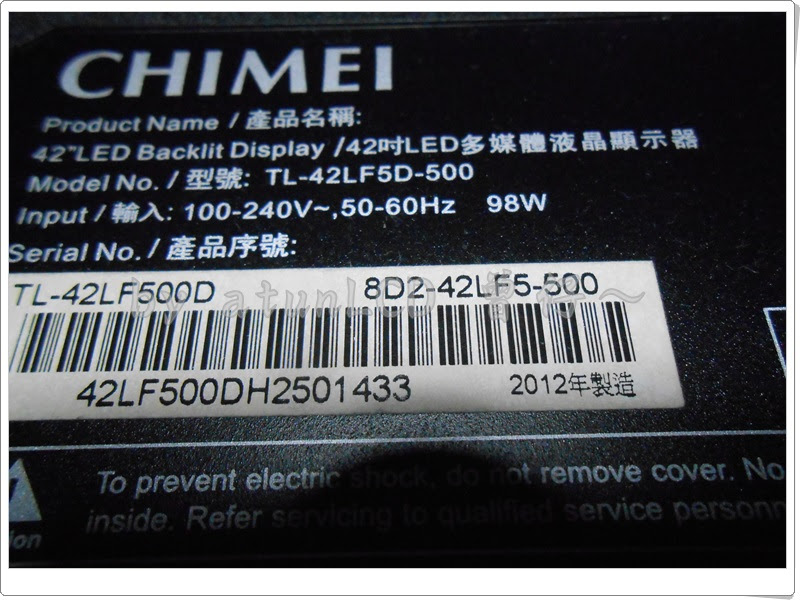

CHIMEI（奇美）型號：TL-42LF500D

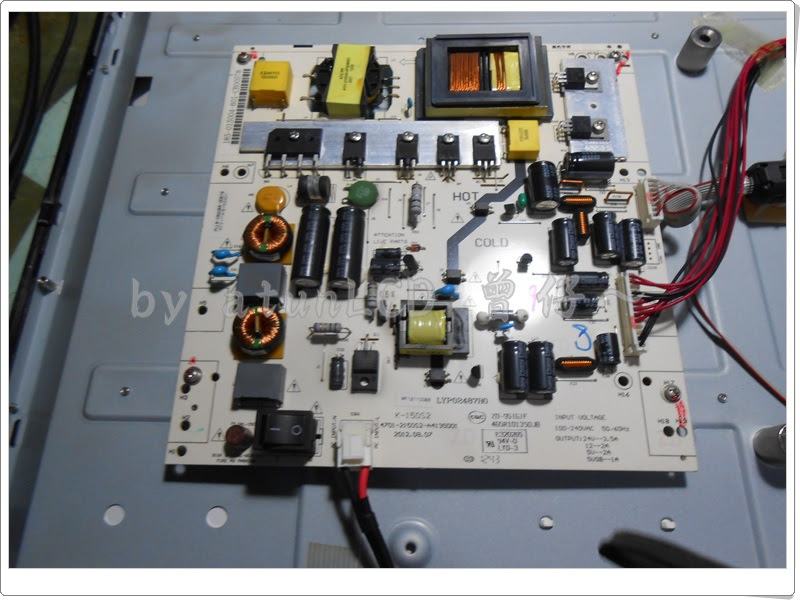

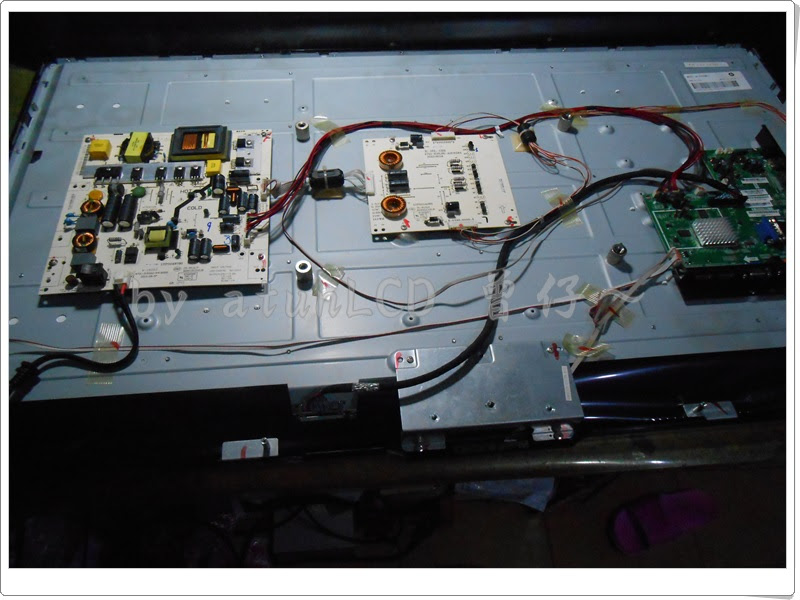

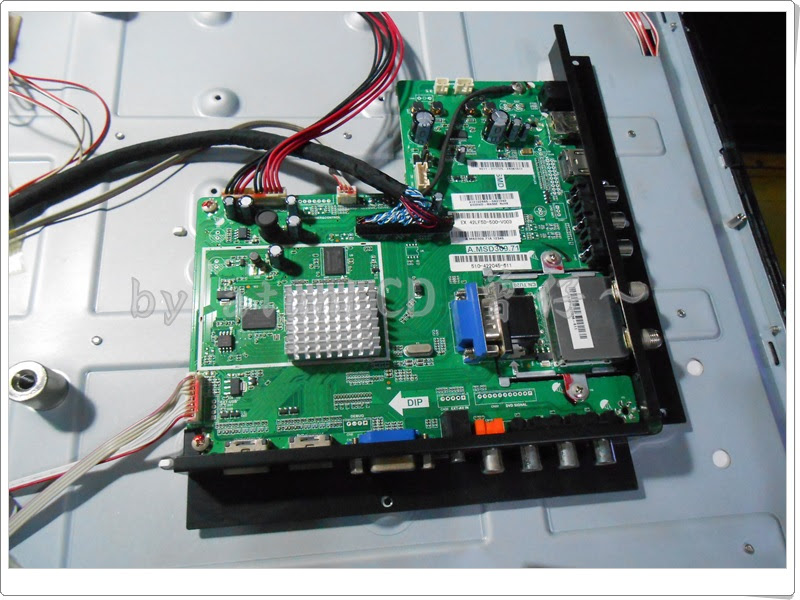

這是它的內部電路分佈：
這裡是它的故障現象：
待機藍燈號，啟動後熄滅…
此時背光應該亮起的…

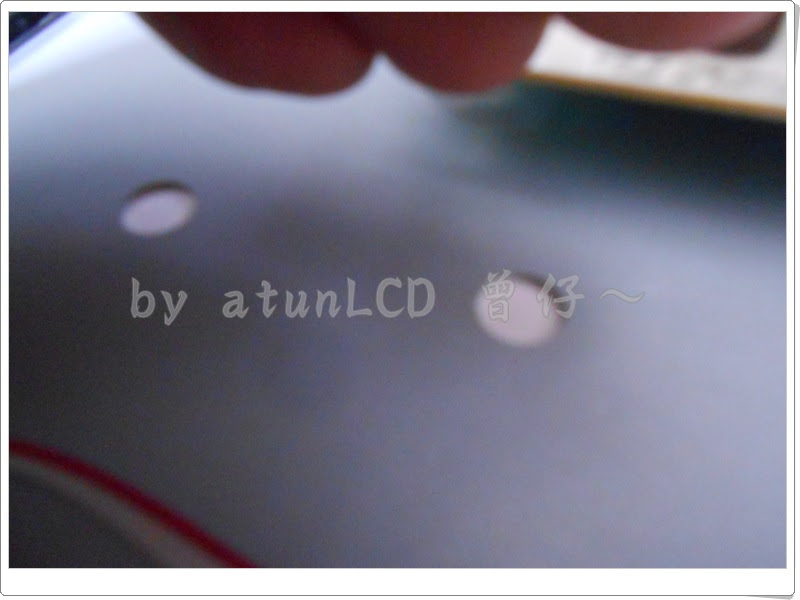

你現在有看到，光芒並沒有從面板的底部射出…

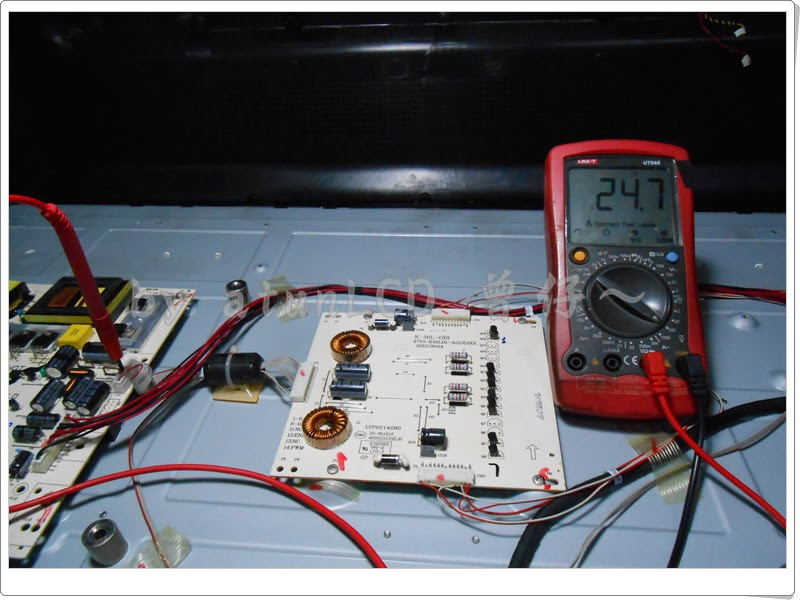

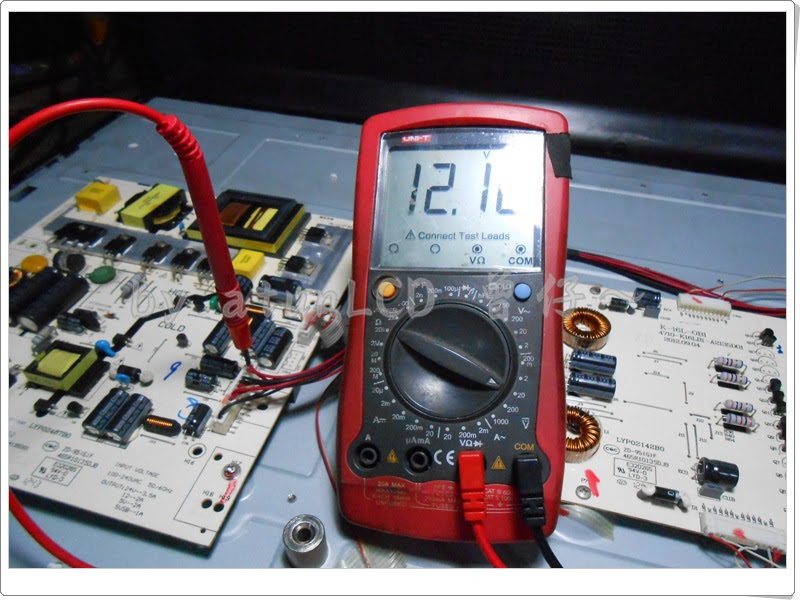

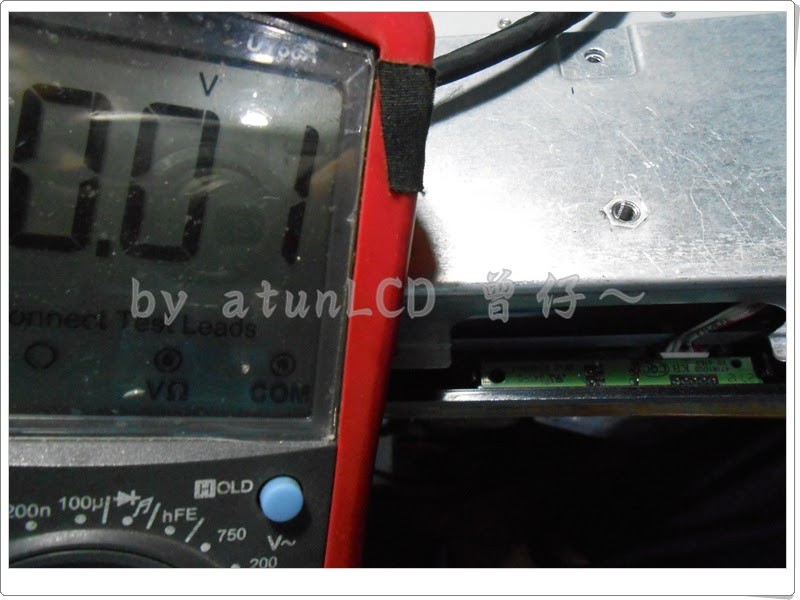

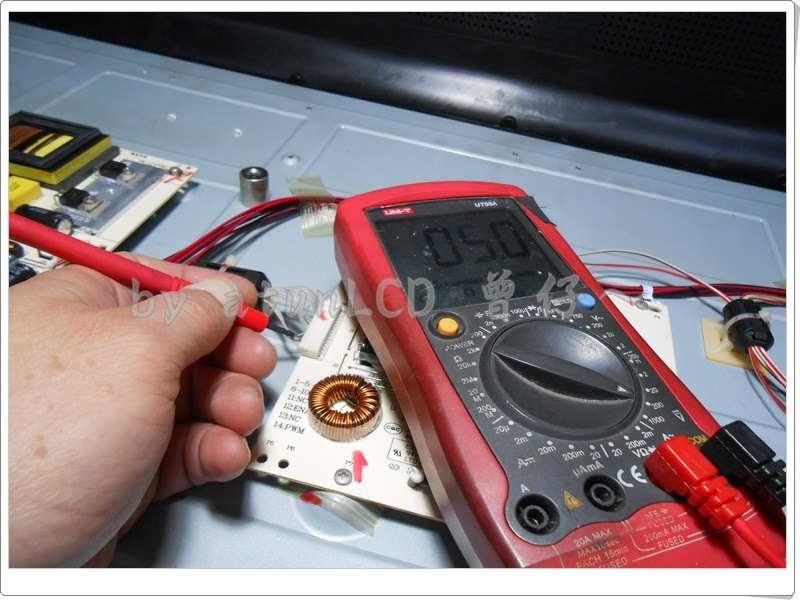

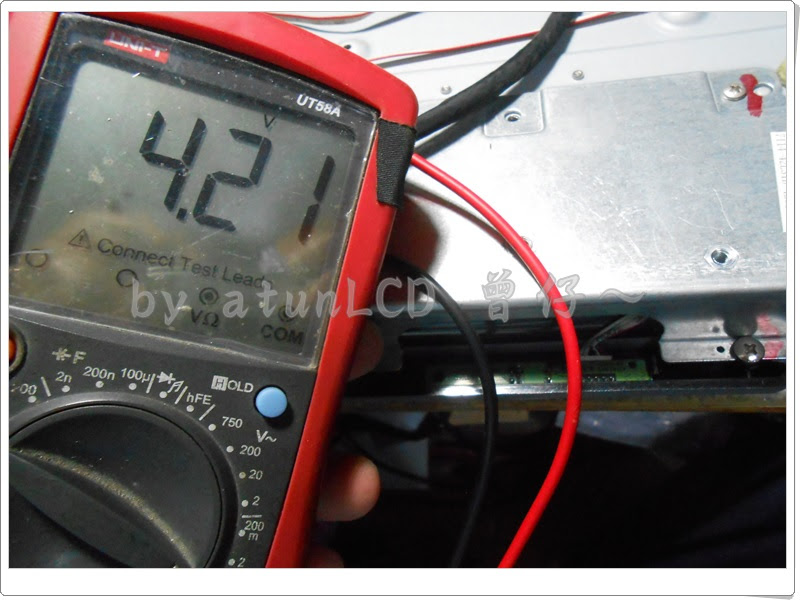

再一次送電查量電力輸出，並且也查檢背光驅動的工作條件…
由上述查量……

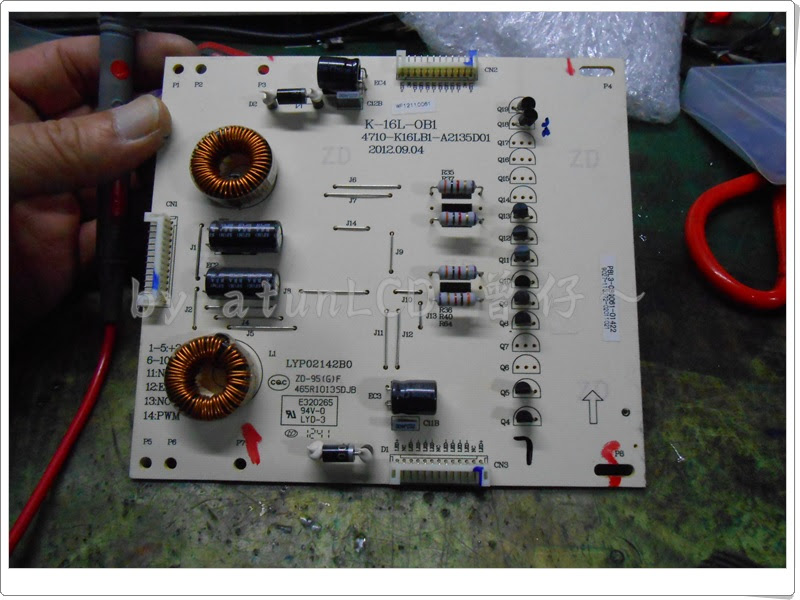

很明顯～工作條件都是存在的，那麼…從底下這一個電路啟的後端電路，應當都是可能出問題的『鹹魚飯』，解下它…開始來檢測……

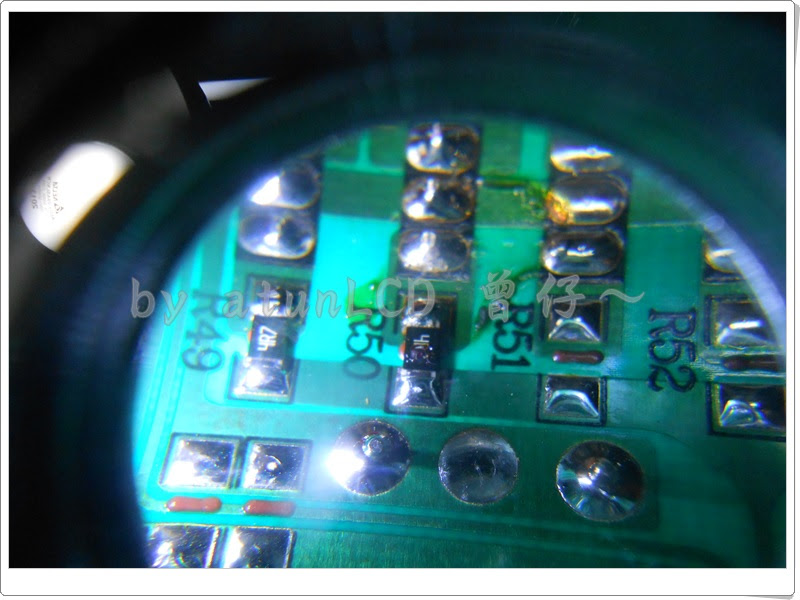

東看西測…，看到這一處有燒焦的痕跡…，以為找到寶了說…
結果清潔整理後，僅是助焊劑焊接乾涸的痕跡…

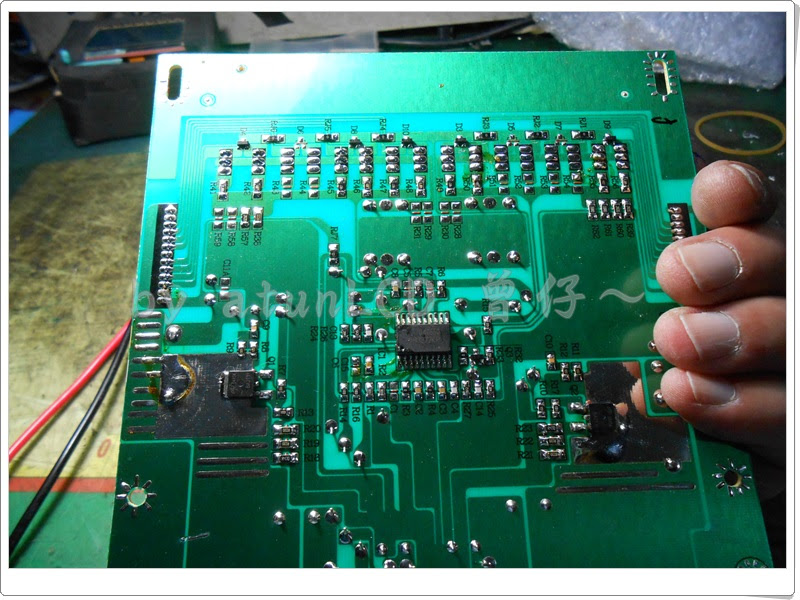

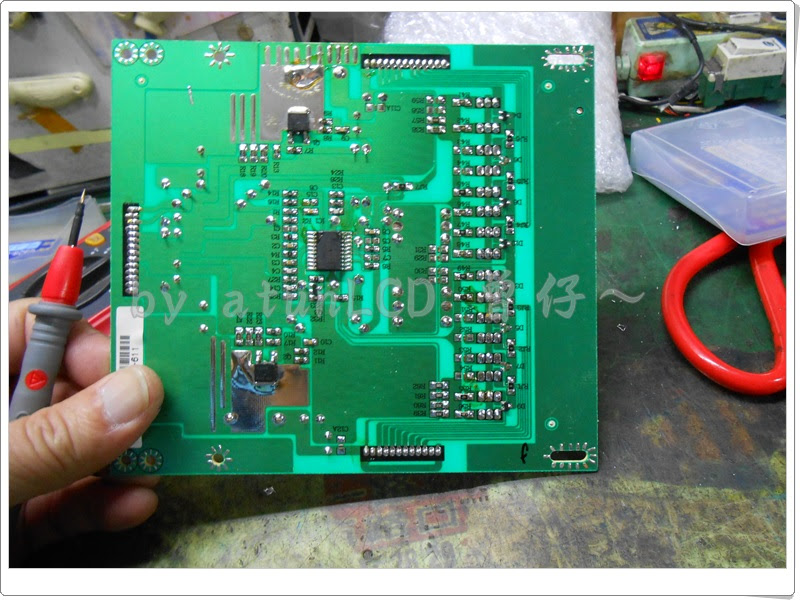

我在驅動板上並沒有找到可疑的故障元件…

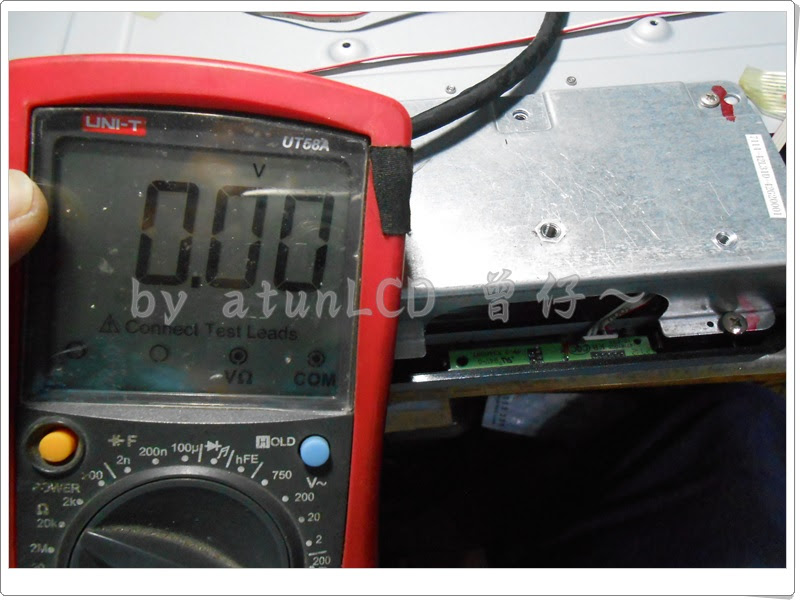

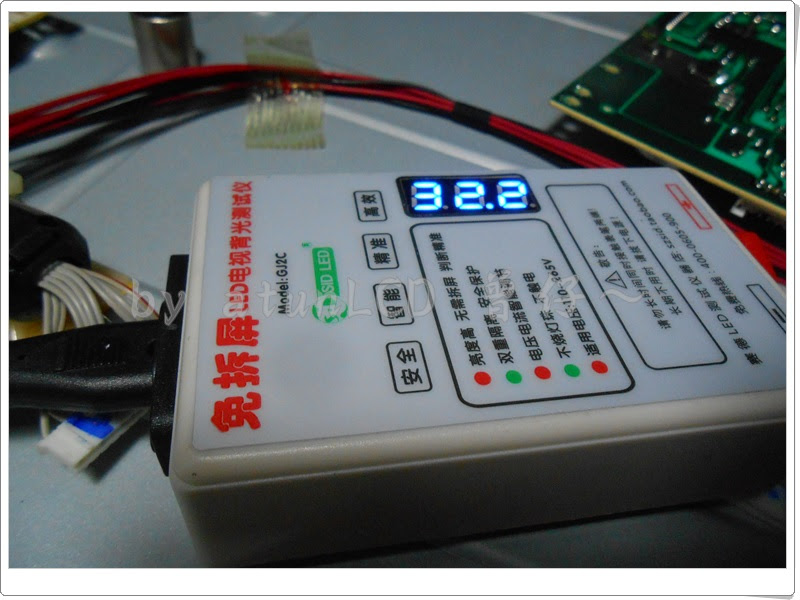

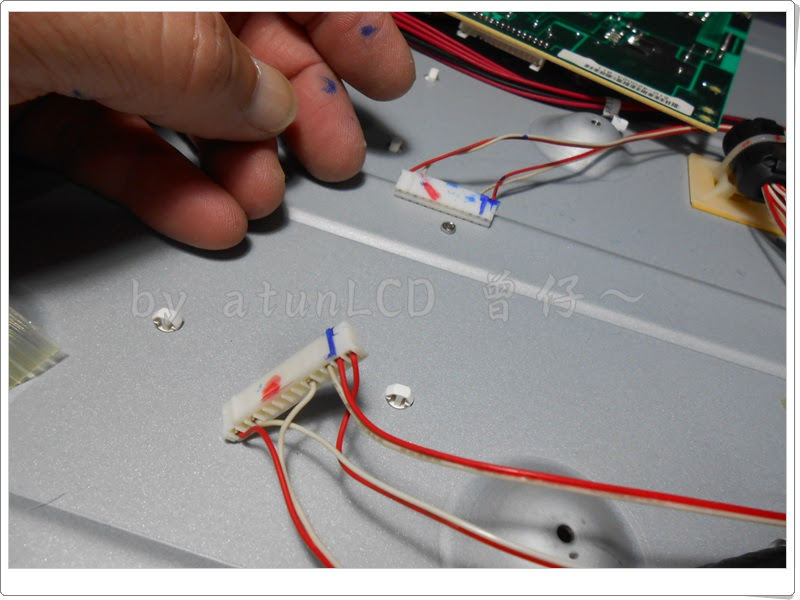

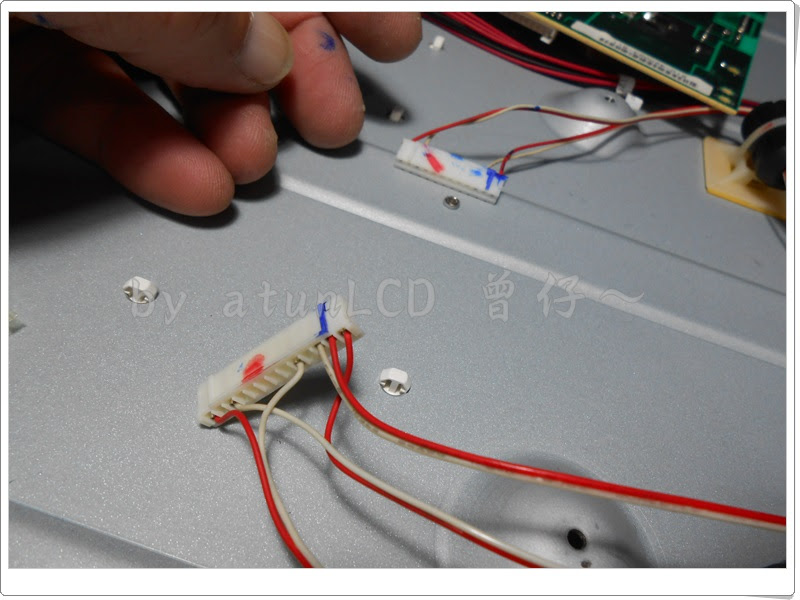

現在需要借助一下LED背光測試具，來試點一下各節數燈條的驅動電壓
哭了…，沒一個節數電壓幾乎都相同……

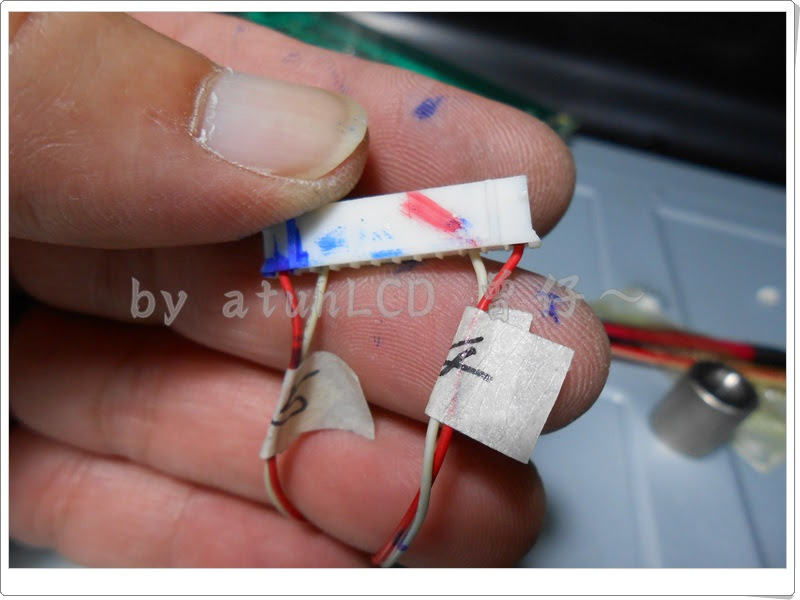

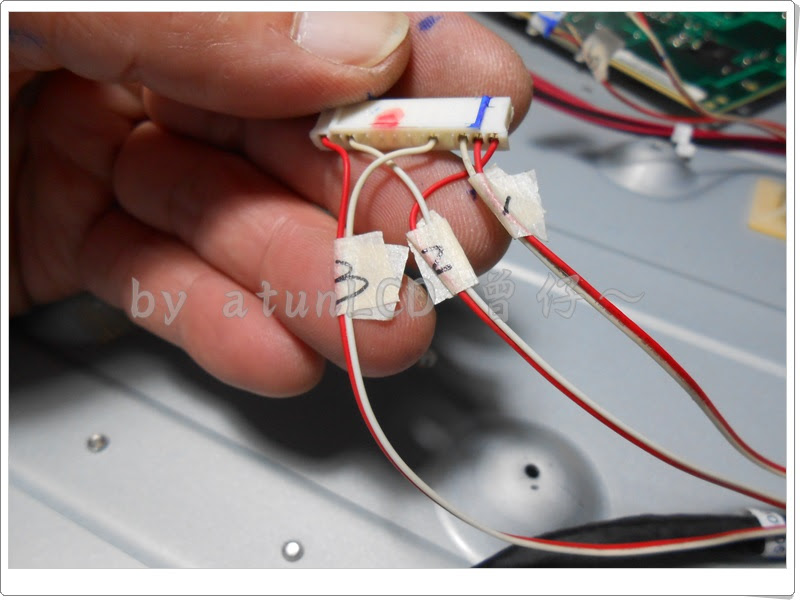

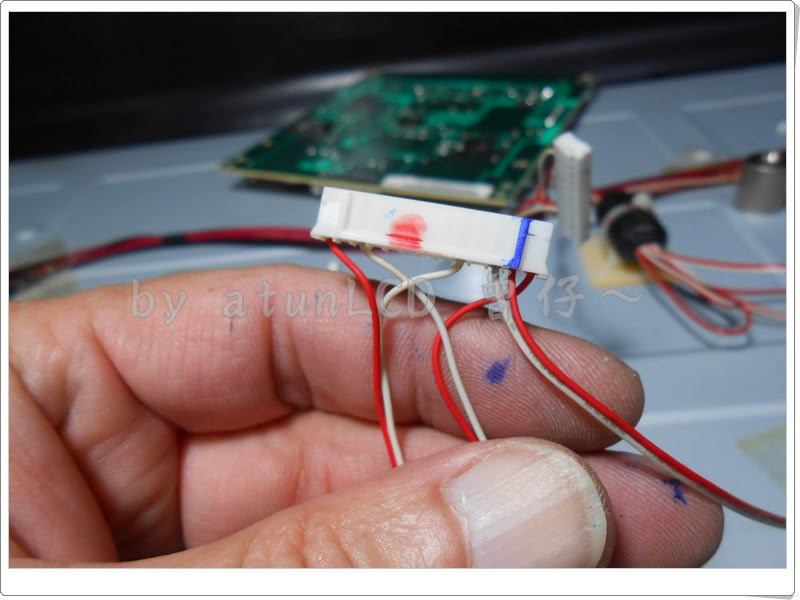

最後便以更換公用背光驅動橫流板，來取代之……

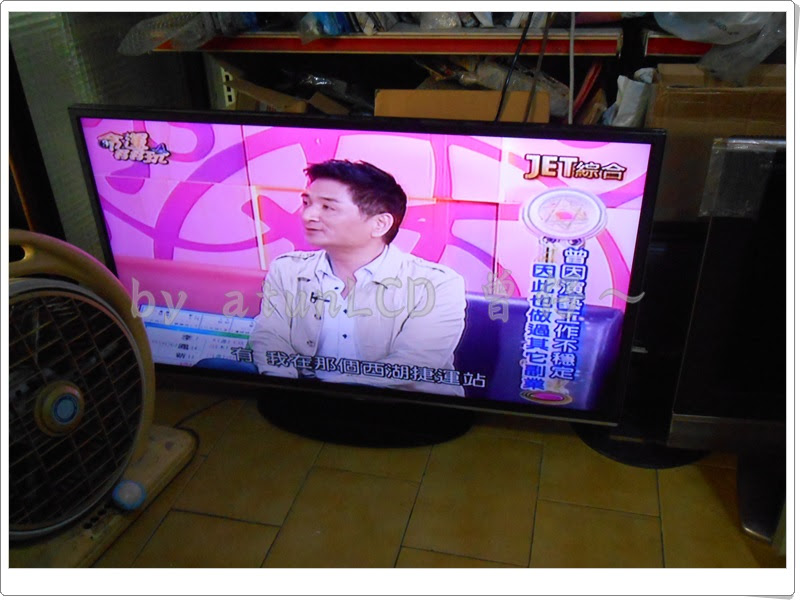

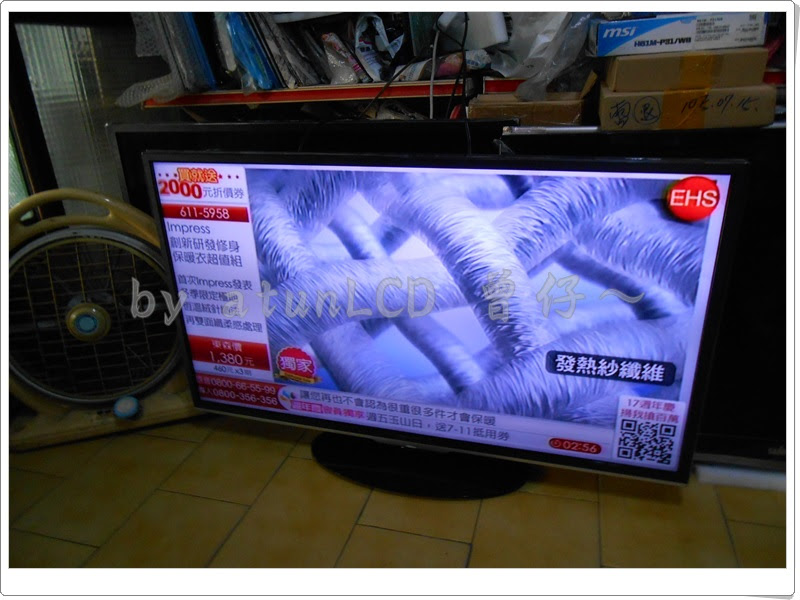

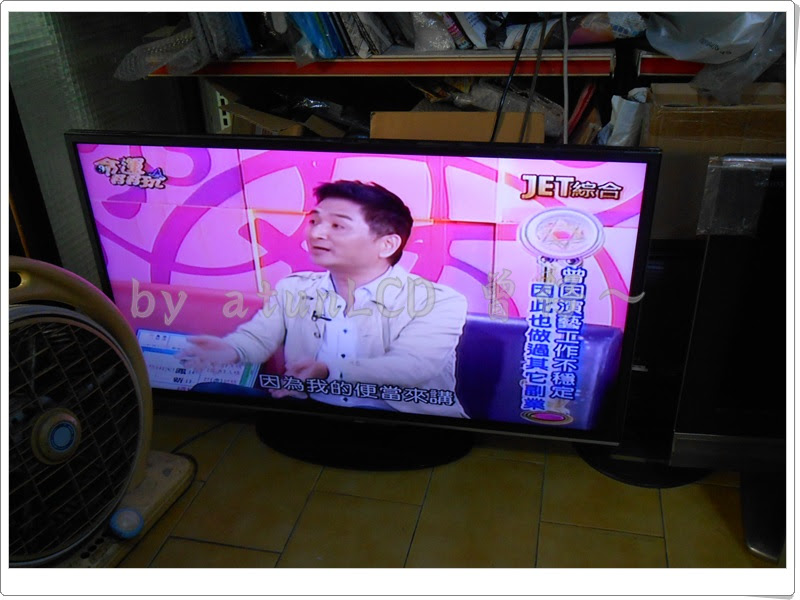

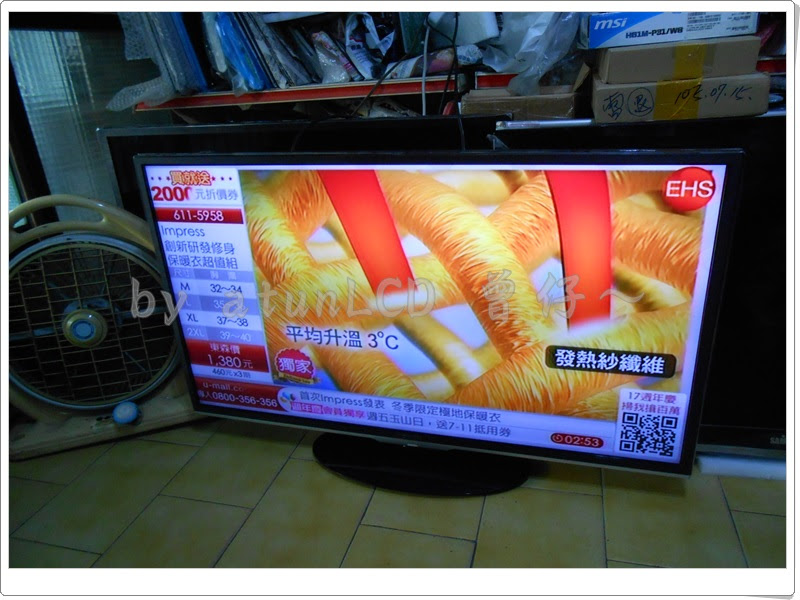

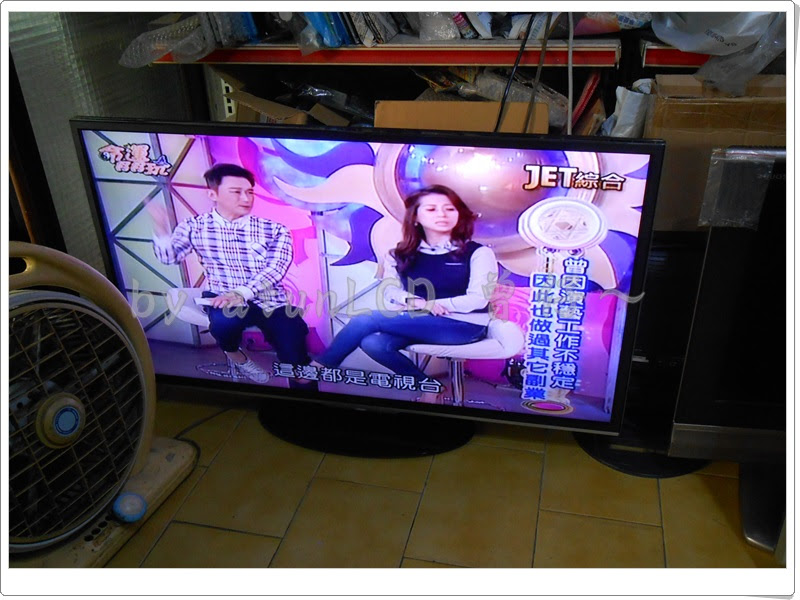

雖然可以驅動了…看起來也還能接受，可是你看得出，它有一個節數沒亮嘛？
是的～
再與主人商討結果，就在不拆面板處理的狀況下，先行這般使用……，帶他日再有不亮屏，非拆不可時，再來做處理…
提供參考，請多指教！
