大家好～

天天都要編輯維修文章～實在有點懶，不PO又不行，只好繼續下去

今天來看一台CHIMEI（奇美）22吋的液晶維修，因為已經冒煙了，所以～不再做送電測試，以免災情再度擴大～而且！我也怕把工作室給燒了～哈哈！沒那麼誇張啦～一起來看下去～

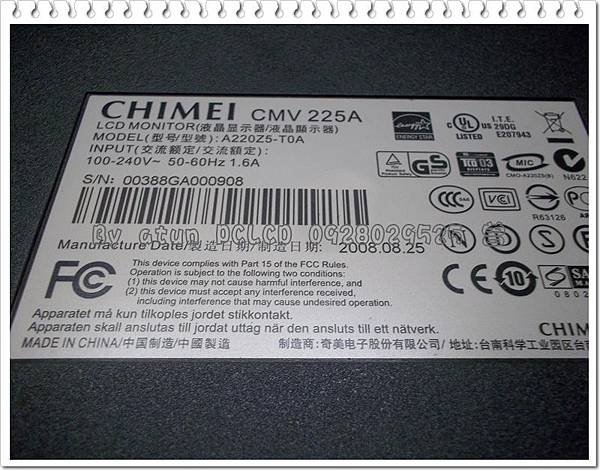

這是它的背後照及其出廠標貼～

直接拆機進入內部，這些燈管的導線，在以前的實例中就說過了實在不應該啦～

挺耐操的啊～還沒有被拆過～這可是一手維修喔～


再解下整個控制電路盤～呼呼～這個面板的底板，被煙燻得很嚴重～『少年ㄟ』！香煙不要抽這麼兇咩～

翻開控制電路盒！已經可以看到冒煙起始點～

這一塊黑色的絕緣膠片，是放在PI板的底部的，藉著它將PI板與面板底板，再一次更保險的分隔～

再取下絕緣膠片，就是這一處，燒成一個黑洞

對照黑洞的正面，看來連電路板都往上爆凸隆起ㄋ～

來給它現場清創一下，像是一ㄎ貼片電容的所在位置，上頭的那些焊點，是一次側變壓器的位置，屬於PI板內最高的電位處，會燒到電路板隆起，可以想見當時短路電流之大～

那個『黑洞』，一定要把它清創得非常完善～留下了太多的碳化物，兩端的阻抗會降低喔～降低後又會再度『發爐！』

我有實驗過～真的別懷疑啦～

送電單測PI板～

24V與5V都有出來喔～

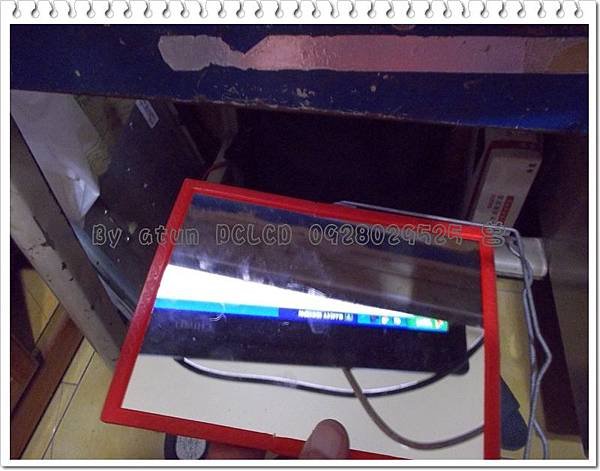

尬回主板上去～指示燈及液晶顯示是正常的～

其實我應該是還有再整理它的PI板，只是沒有拍到～

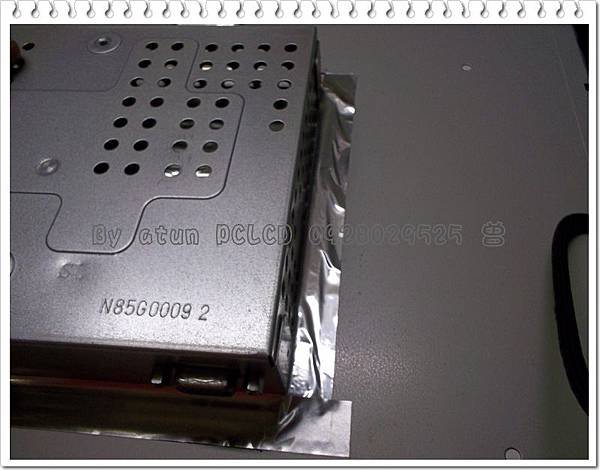

固定好控制電路鐵盒～

組裝起來預熱囉～


提供參考，請多指教！
